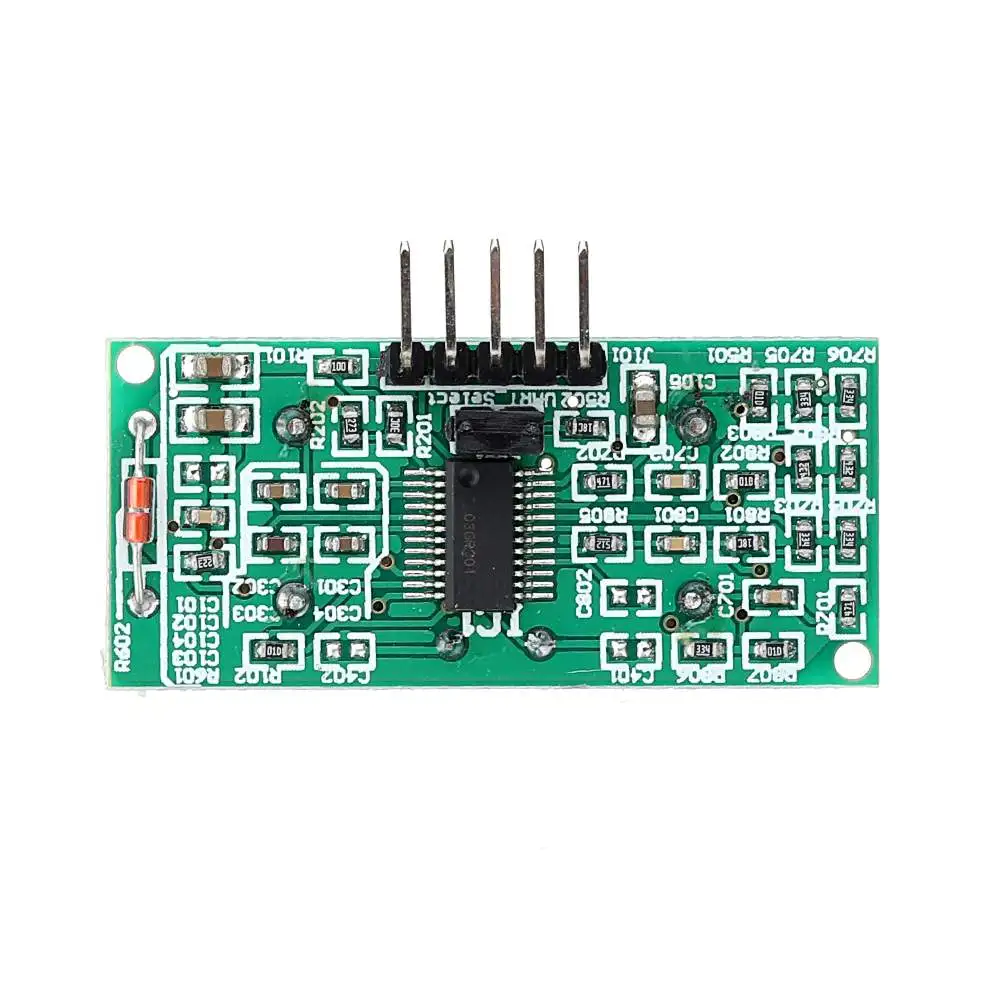

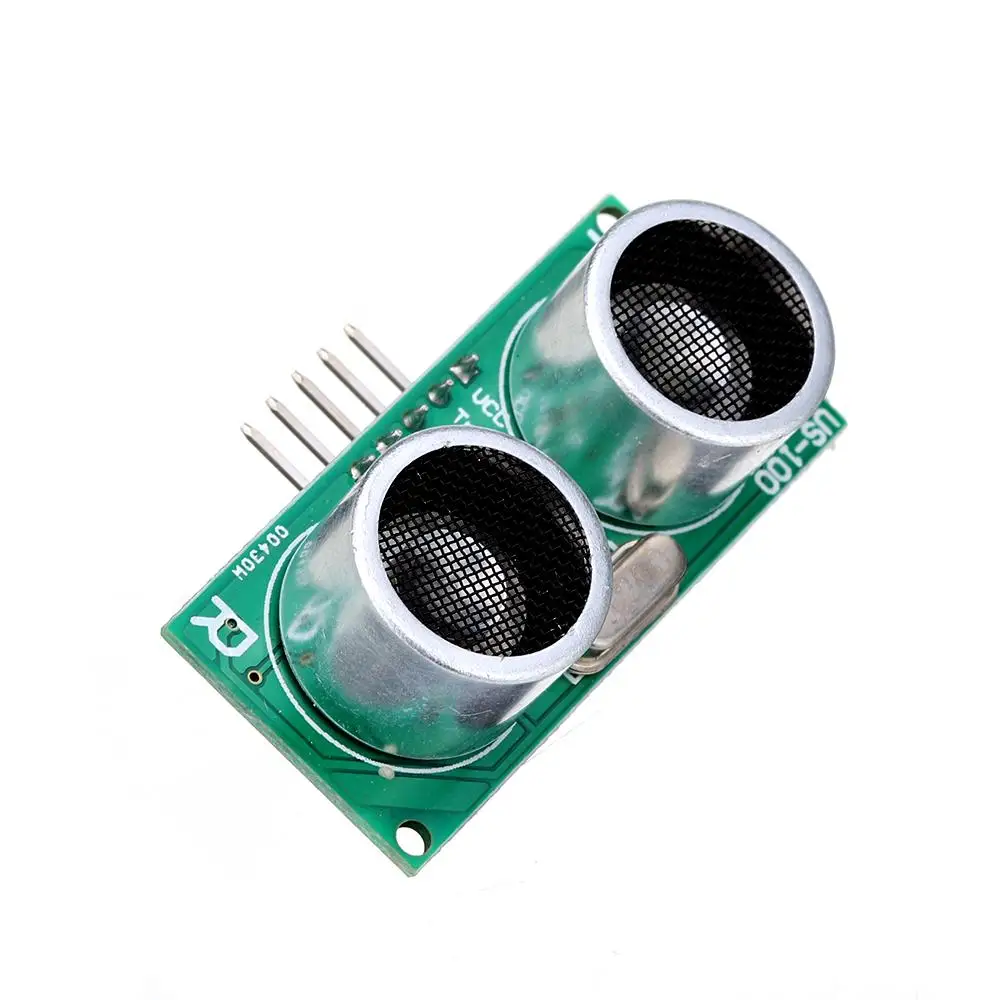

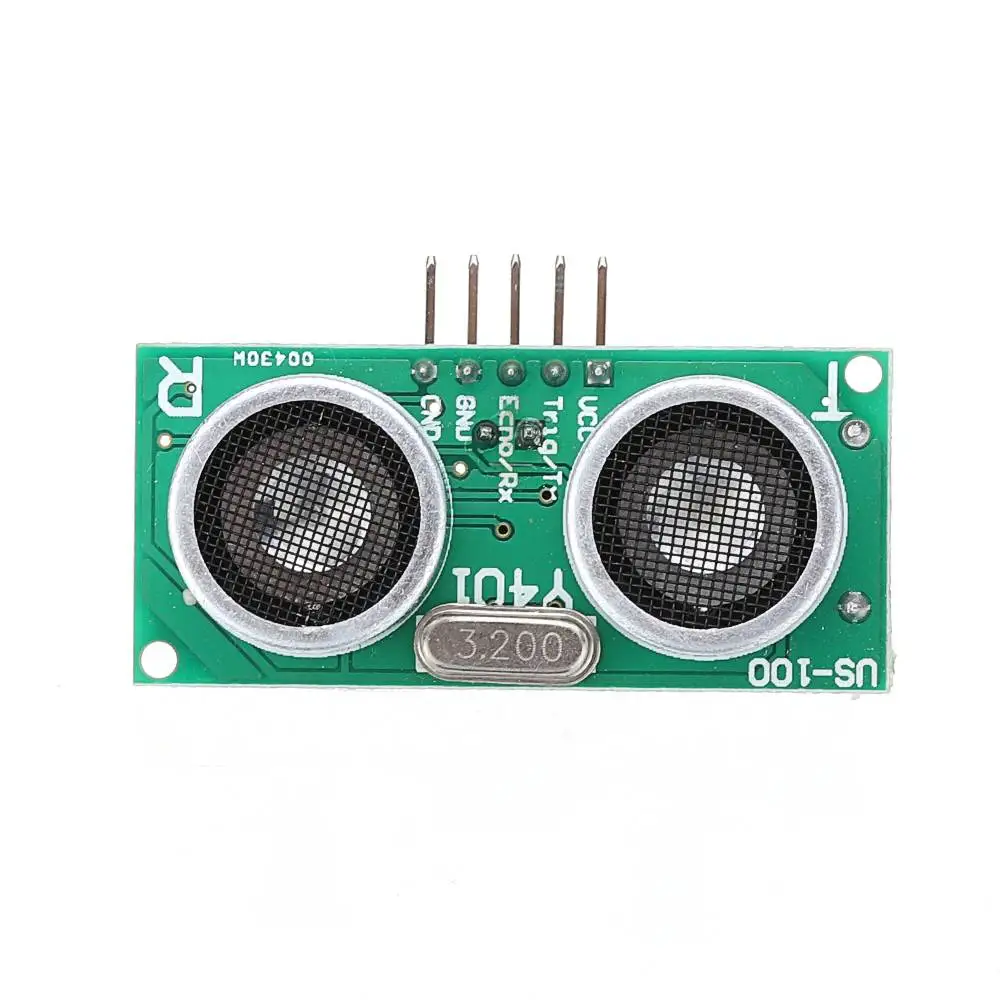

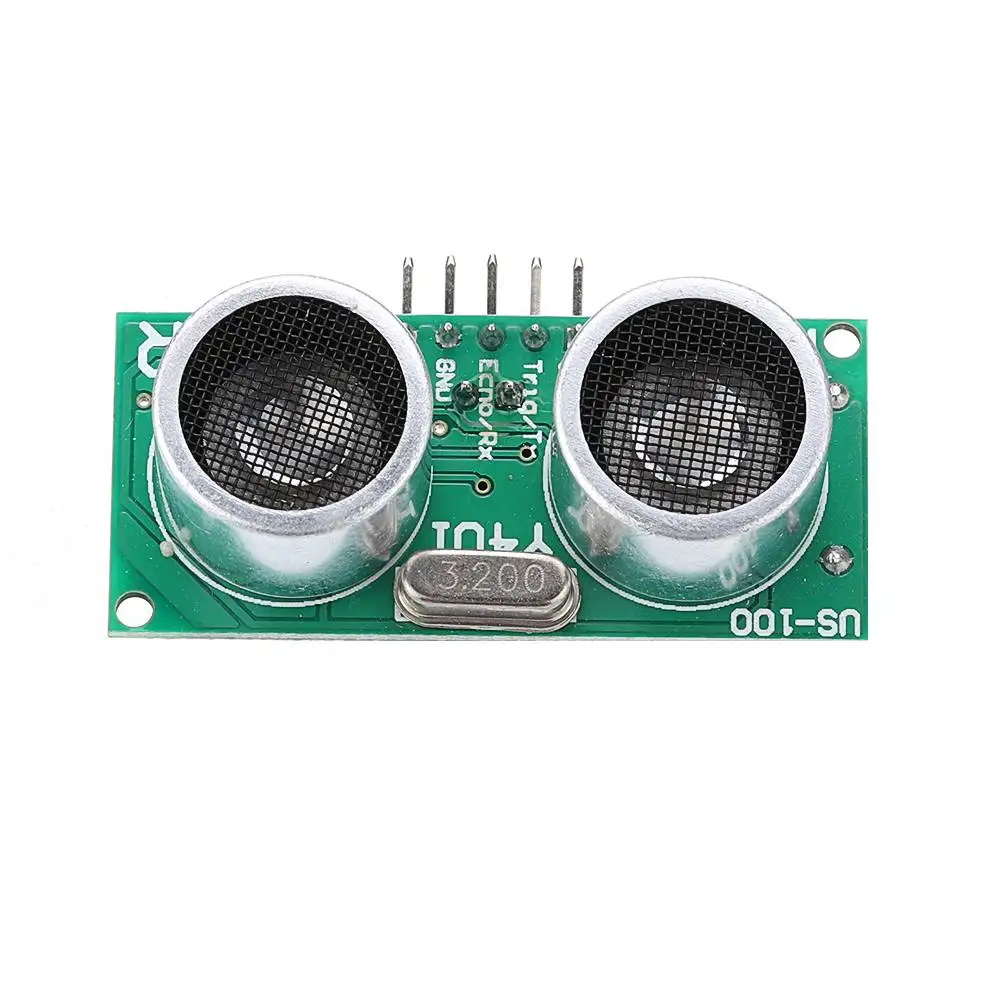

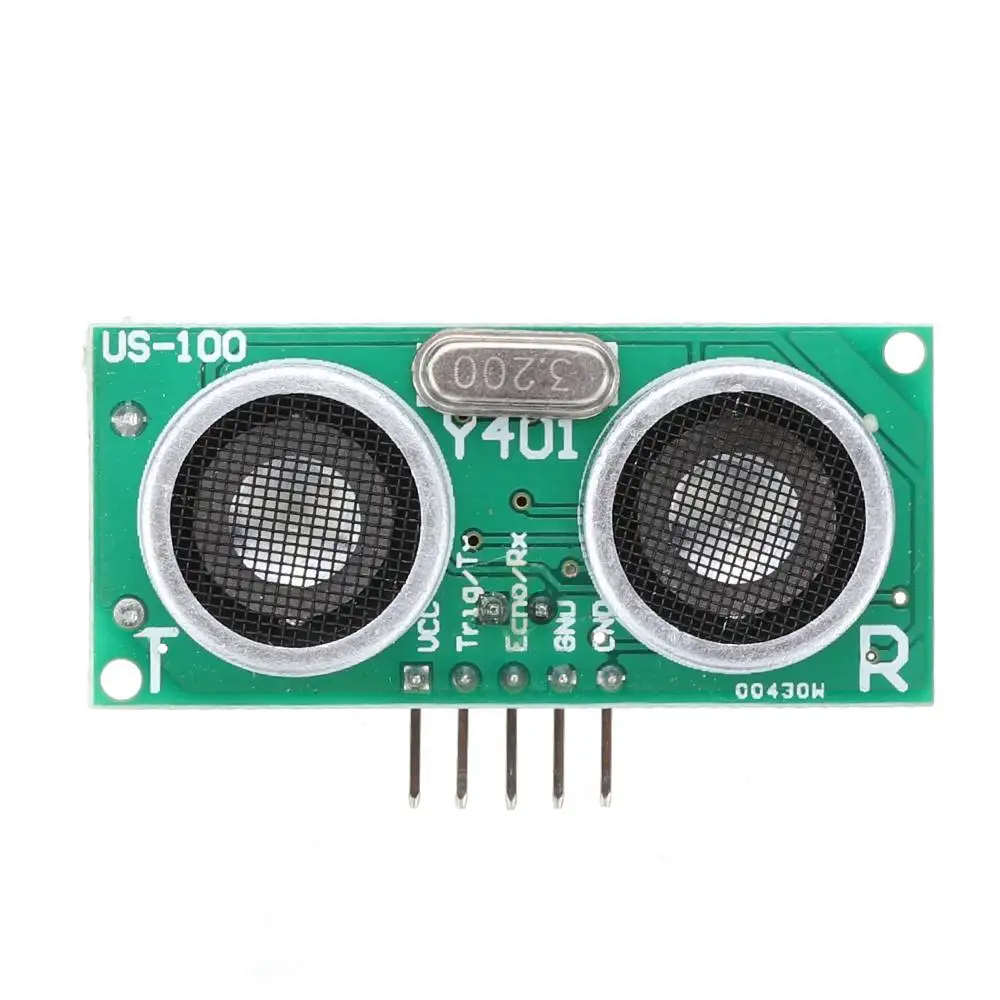

LEORY DC 2,4 V-5,5 V US-100 модуль измерения расстояния с помощью ультразвука с датчиком температуры двойной режим последовательный порт

Описание

Характеристика:

США-100 модуль измерения расстояния с помощью ультразвука может обеспечить 2 см-450 см Бесконтактный расстояние срабатывания функция, широкий диапазон рабочего напряжения, автономные, датчик температуры, чтобы исправить начиная результат, а также имеет GPIO, последовательный порт и другие методы связи. Собака Стабильная и надежная.
Модуль включает передатчик, приемник и цепь управления, который является пьезоэлектрическим датчиком, который изготовлен с использованием электростриктивных явлений.
Переменное напряжение применяется к пьезоэлектрический материал ломтика (например, кварцевый кристалл, пьезоэлектрическая керамика, свинцовый висмут титанит и т. Д.), чтобы вызвать электростриктивную вибрацию для генерирования ультразвуковых волн. Резонанс генерируется, когда частота применяемого переменного напряжения равна естественной частоте вафли, и ультразвуковая волна, Генерируемая в это время, является самой сильной.
Пьезоэлектрические ультразвуковые приемники, как правило, работают с помощью обратного эффекта ультразвукового генератора. Структура в основном такая же, как у ультразвукового генератора, и иногда тот же преобразователь используется как генератор, так и приемник.
Когда ультразвуковая волна действует на пьезоэлектрический вафель, Вафля растягивается и сокращается, и переменные заряды генерируются на двух интерфейсах вафли, И затем преобразовано в напряжение и усилено, чтобы быть отправлено на измерительная цепь, и, наконец, записано или отображено.

Электрические параметры US-100 модуль измерения расстояния с помощью ультразвука
Рабочее напряжение DC 2,4 V ~ 5,5 V
Потребляемый ток 2mA
Рабочая температура-20 ~ + 70 градусов

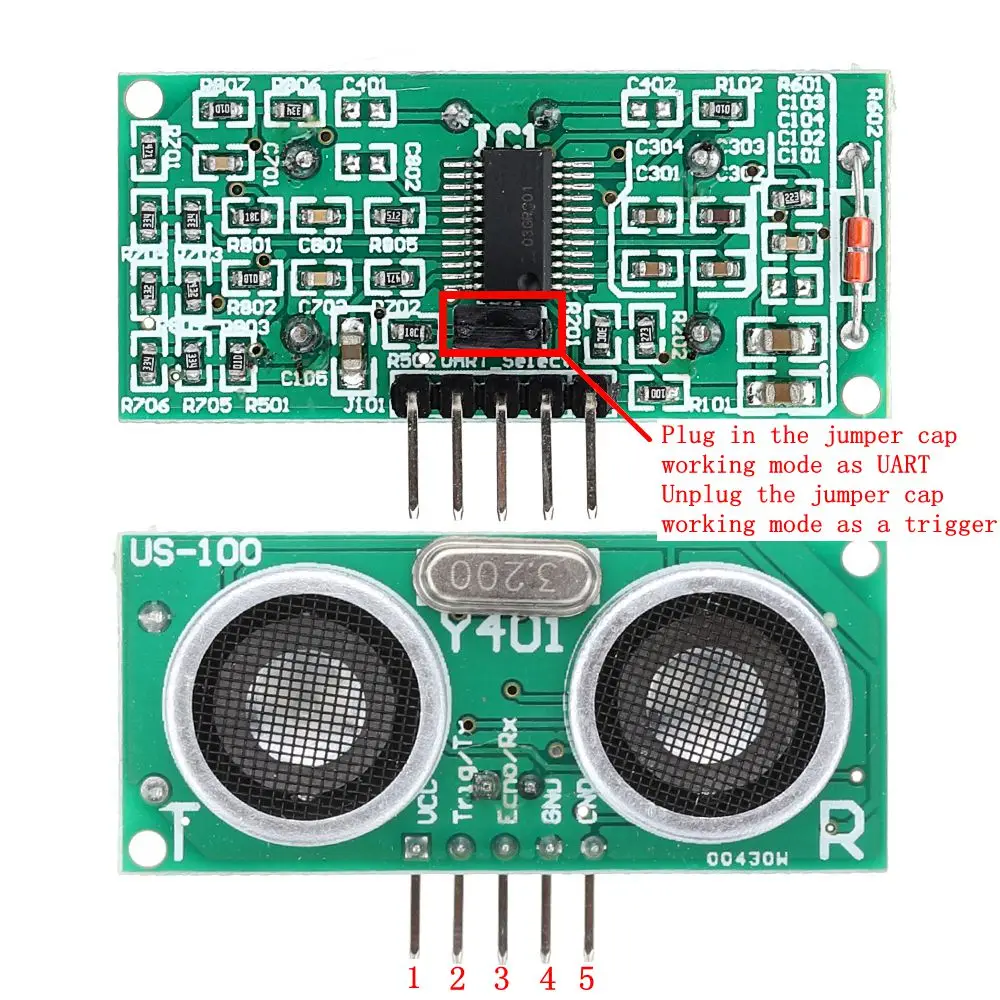

Уровень выходного способа или UART (выбор перемычки)
Индукционный угол менее 15 градусов
Расстояние обнаружения 2 см-450 см
Точность обнаружения 0,3 см + 1%
Конфигурация последовательного порта в режиме UART скорость передачи данных составляет 9600, стартовый бит-1 бит, стоп-бит-1 бит, бит данных-8 бит, Нет паритета, нет контроля потока.

Меры предосторожности:

1. Этот модуль не должен быть подключен к питанию. Если вы хотите иметь прямое соединение, сначала Подключите GND терминал модуля, в противном случае это повлияет на нормальную работу модуля.
2. При измерении расстояния Площадь измеренного объекта не менее 0,5 квадратных метров и плоскость должна быть ровной как можно больше, в противном случае результат измерения будет зависеть.
3. Если испытательная поверхность не является очень обычной или при тестировании удаленного объекта, для ее корректировки можно использовать несколько измерений.

Посылка включает в себя:

1 x US-100 модуль измерения расстояния с помощью ультразвука
