LINK-MI EX24 120 м hdmi-удлинитель Протокола по IP с кодировщик H.264 по TCP IP с ИК-подсветкой, RS232 Поддержка точка-точка, точка ко многим (от 12555 руб.)

Описание

Введение

В LM-EX24HDMI удлинитель 120 м по TCP IPИспользуйте Расширенный H.264 как тип сжатия, что делает его занимать более низкую полосу пропускания и передавать через LAN более плавно. Он поддерживает 120 м над одним cat5e/6 кабелем в точку, а также точка ко многим и многим по Ethernet-коммутатору. Более IP решение широко используется в различных местах, таких как конференц-зал, класс, метро, аэропорт, дом, торговый центр рекламы... и т. д..

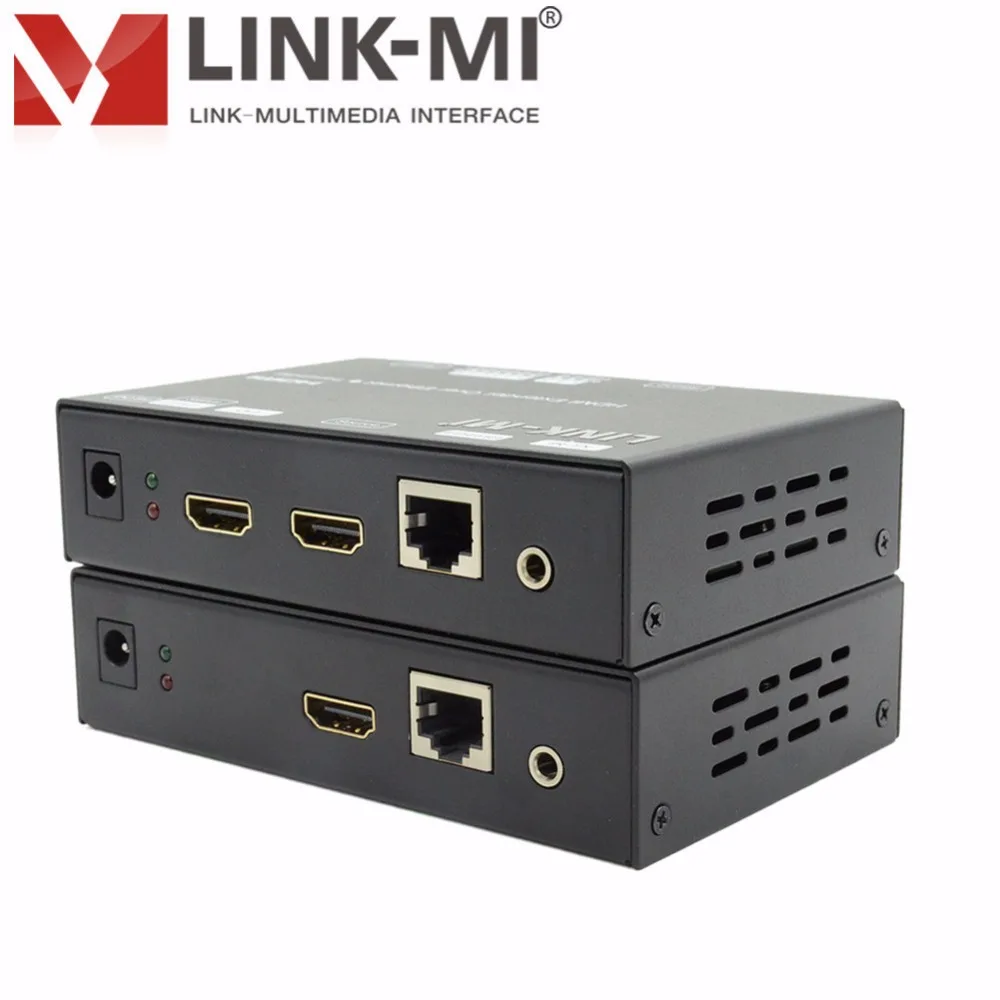

Изображение продукта

LINK-MI EX24 120 м hdmi-удлинитель Протокола по IP с кодировщик H.264 по TCP IP с ИК-подсветкой, RS232 Поддержка точка-точка, точка ко многим

Панель Описание

Схема подключения

А. точка-точка

1. Подключите исходное устройство и блок передатчика с кабелем HDMI.

2. Подключите HDMI looping выход передатчика к локальному hdmi-дисплею.

3. Подключите другой HDMI дисплей и приемник HDMI блок с HDMI кабелем.

4. Подключите передатчик и приемник с Cat5e/6 кабелем

5. Подключите кабель IR TX к порту передатчика "IR TX"; Подключите кабель IR RX к порту приемника "IR RX". Затем вы можете управлять источником на стороне RX с ИК.

6. Подключите один Cable кабель от ПК или системы автоматизации к port порту на передатчике; Подключите один cable кабель от приемника к device устройству, который будет управляться.

7. Мощность на передатчик и приемник с адаптером 5В 2A.

B. точка на многие

1. Настройка ip-адреса для передатчика и приемника и подготовка переключателя по указанным выше шагам (5.1.1 и 5,2)

2. Подключите исходное устройство и блок передатчика с кабелем HDMI.

3. Подключите HDMI looping выход передатчика к локальному hdmi-дисплею.

4. Подключите передатчик и коммутатор/маршрутизатор с cat5e или cat6 кабель.

5. Подключите все приемники и коммутатор/маршрутизатор с Cat5e/6 кабелем.

6. Подключите hdmi-дисплеи и приемник HDMI-устройства с HDMI-кабелем.

7. Подключите кабель IR TX к порту передатчика "IR TX"; Подключите кабель IR RX к порту приемника "IR RX". Затем вы можете управлять источником на стороне RX с ИК.

8. Подключите один Cable кабель от ПК или системы автоматизации к port порту на передатчике; Подключите один cable кабель от приемника к device устройству, который будет управляться.

9. Питание на передатчик и приемник с адаптером 5V2A, питание на переключателе с его адаптером
