Описание
LINK-MI LM-PVS01 Профессиональный VGA до 3g/HD/SD SDI конвертер с DIP-переключателем Настройка до 1080 p
Введение
LM-PVS01VGA конвертер SDI, Устройство, которое может преобразовывать сигнал VGA в сигнал 3g/HD/sd sdi, Встроенный приемник VGA и кодировщик 3g/HD/sd sdi. LM-PVS01VGA конвертер SDIМожет встроить внешний аналоговый стерео аудио в 3g/HD/sd SDI сигнал и поддерживает функцию преобразования частоты, может передавать VESA стандартный входной сигнал VGA на стандартный сигнал SDI. И выходное разрешение может быть выбрано переключателем DIP, прост в использовании.

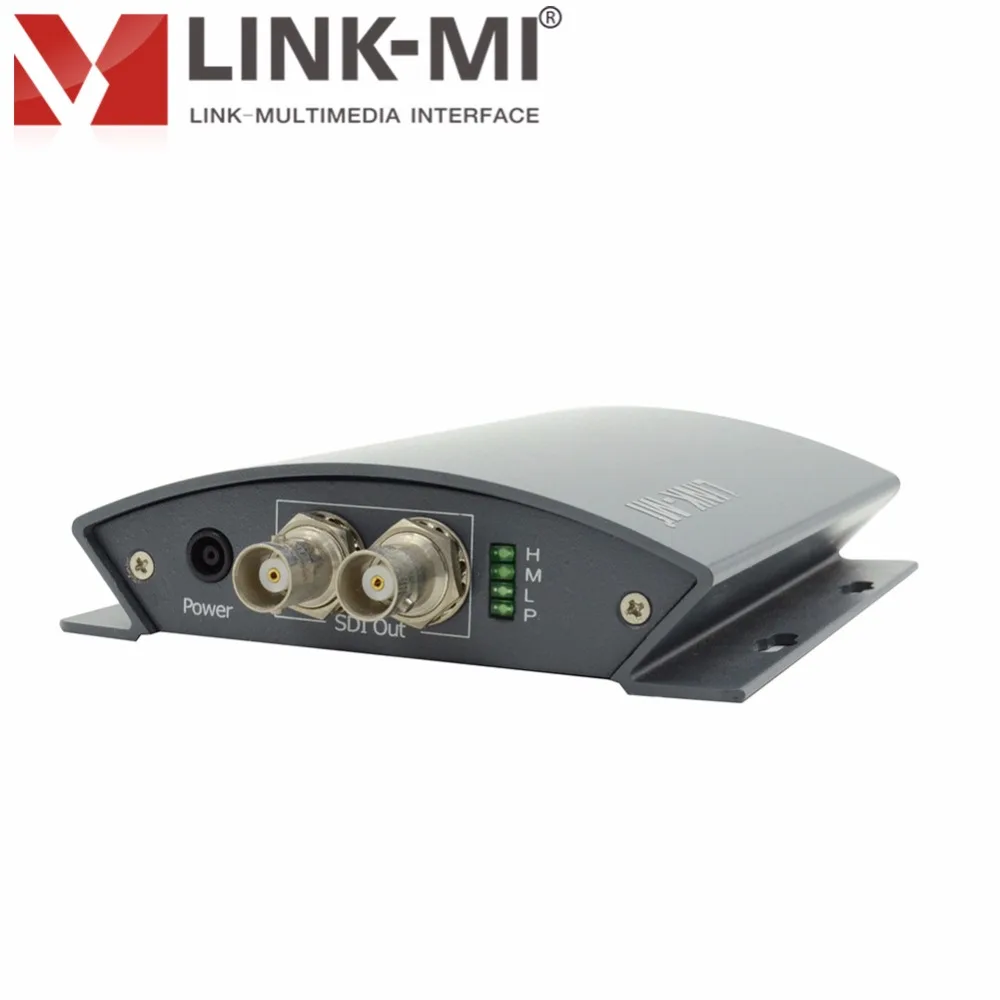

Изображение продукта
Модель No.:
LM-PVS01
Вид продукции:VGA конвертер SDI
Особенности
♦VESA стандартный вход сигнала VGA
♦Выход сигнала 3g/HD/sd sdi
♦Высокое разрешение видео выход формат 1080 p/1080i/720 p/480i/576i/1080psf
♦VGA входной сигнал адаптивно
♦Поддерживает встроенный внешний аналоговый стерео аудио для SDI сигнала
♦SDI можно установить как «функция преобразования частоты» выход
♦SDI может быть установлен как "Фиксированная частота" выход
♦Специальные функции могут быть настроены
Параметры
| Вид продукции | VGA конвертер SDI | |
| Модель No. | LM-PVS01 | |
| VGA Вход | Вход сигнала | VESA Стандартный сигнала VGA |
| Разъем | DB-15 | |
| Амплитуда сигнала | 800mV±10% (75R) | |
| Импеданс | 75Ω | |
| Аналоговый аудио Вход | Вход сигнала | Аналоговый стерео аудио |
| Цифровая система отбора проб | 48 K | |
| Импеданс | 16Ω | |
| Разъем | Наушники | |
| SDI выхода | Выход сигнала | 3g/HD/sd sdi |
| Скорость | 270Mbps-2.97Gbps | |
| Амплитуда сигнала | 800mv±10% | |
| Импеданс | 75Ω | |
| Разъем | BNC (стандарт IEC169-8) | |
| Общие параметры | Питание | 5-12 В постоянного тока |
| Мощность потребления | <2 Вт | |
| Размеры (Д x Ш x В) | 141x102x30 мм | |
| Управление | DIP-переключатель | |
| Вес | 0,3 кг | |
| Операционной Температура диапазон | 0-50 градусов Цельсия | |
| Для хранения Температура диапазон | От-20 до 75 градусов Цельсия | |
| Рабочий диапазон влажности | 20-70% RH | |
| Диапазон влажности при хранении | 0-90% RH | |
Панель Описание
Переключатель DIP установка
| Кодирования | Разрешение |
| 1080i @ 50 Гц | |
| 1 | 1080p @ 60 Гц |
| 2 | 1080p @ 50 Гц |
| 3 | 1080i @ 60 Гц |
| 4 | 1080p @ 30 Гц |
| 5 | 1080p @ 25 Гц |
| 6 | 1080p @ 24 Гц |
| 7 | 720p @ 60 Гц |
| 8 | 720p @ 50 Гц |
| 9 | 720p @ 30 Гц |
| А | 720p @ 25 Гц |
| B | 576i @ 50 Гц |
| C | 480i @ 60 Гц |
| D | Защищены |
| E | Защищены |
| F | Защищены |
Схема подключения
Упаковка содержит:
♦Основной блок. 1 шт. VGA в SDI конвертер
♦1 шт. DC 5 в адаптер питания
♦1 шт. Руководство пользователя
Упаковка и доставка
Наши услуги
Характеристики
- Номер модели
- LM-PVS01
- Бренд
- LINK-MI
- Color
- Brown
- Product Type
- VGA to SDI Converter
- VGA Input Signal
- VESA Standard VGA Signal
- Analog Audio Output Signal
- Analog Stereo Audio
- SDI Output Signal
- 3G/HD/SD SDI
- VGA Connector
- DB-15
- Audio Connector
- Earphones
- SDI Connector
- BNC (IEC169-8 Standard)
- Control
- DIP Switch
- Power Supply
- DC 5V-12V
