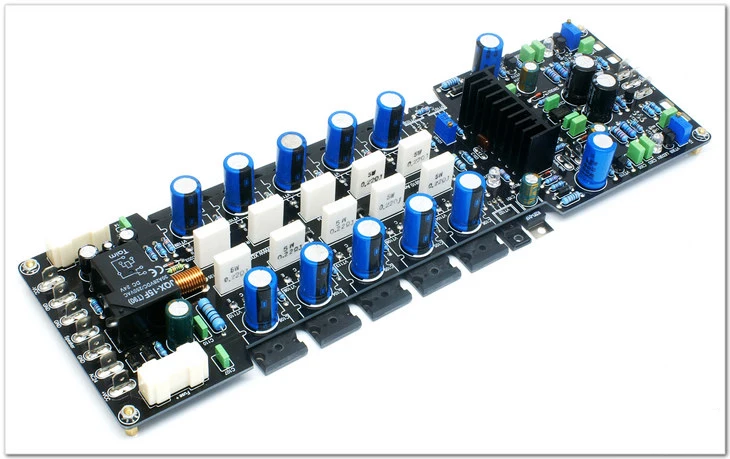

LME49810 усилитель мощности плата постоянного тока Сервоусилитель класса B 400 Вт моно усилитель мощности плата

Описание

Информация о продукте● Плата подойдет как для повседневной носки, так● Рабочий статус: класс A и B (можно отрегулировать под класс A по мере необходимости)● Выходная мощность: 400 Вт * (8Ω) <* V = ± 65 в>● Рабочее напряжение: Рекомендуемая ступень привода напряжения ± 65 в; ток выходной ступени ± 55 В, ток выходной ступени напряжения всегда ниже, чем напряжение ступени привода напряжения около 5 В, защита динамика: 20-24 В переменного тока● Режим питания: Двойной режим питания, напряжение привода и ток выходной мощности являются отдельно питание ed, и также может быть объединен.● Размер печатной платы: 298,5x93,5 мм, толщина печатной платы 2 мм, толщина медной фольги PCB 2 унции● Вес нетто: 400 г● Особенности конструкции платы усилителя мощности:● Сервопривод постоянного тока принимается, так что средняя точка выхода платы усилителя мощности составляет менее 5 мВ.● Накопитель принимает Toshiba original 2SA1930/2SC5171.● Текущий выходной этап использует 5 пар силовых трубок Toshiba 2SA1943/2SC5200, которые имеют низкое выходное сопротивление и большой запас мощности.● Ошибка сопряжения трубки питания в пределах 2%.● Есть идеальная цепь защиты среднего напряжения, схема защиты от задержки динамика, и основной чип принимает UPC1237, который является стабильным и надежным.● Уровень напряжения/ток сценический источник питания разработан отдельно, чтобы избежать влияния колебаний источника питания на передней сцене, когда текущий уровень большой и динамичный, чтобы минимизировать звук и краску.Введение в LME49810:● LME49810 с 300 Вт моноусилитель мощности плата NS последний LME49810 Драйвер IC является ядром, может использоваться с различными выходными трубами мощности, чип LME49810-это высокооригинальный монозвуковой усилитель мощности, наиболее подходящий для аудиофильской и профессиональной аудиосистемы. Уникальной особенностью чипа LME49810 является встроенная схема Baker clamp, которая гарантирует, что выход усилителя не будет насыщаться в случае овердрайва, потому что звуковой сигнал высокого уровня проходит через «мягкое обрезание» после любого нежелательного звука. Подавляются Ложные сигналы. Функция «мягкого клиппинга» очень полезна, потому что старые твердотельные усилители особенно подвержены звуковым артефактам из-за сильного клиппинга.● Плата усилителя мощности LME49810-моно-дизайн. Для формирования двух каналов требуются две платы усилителя мощности. Каждый канал принимает один LME49810 + 5 силовой трубки (биполярный транзистор и MOSFET pin совместимый) дизайн, левый и правый канал PCB. Симметричная структура. Печатная плата изготовлена из качественного листа толщиной 2 мм.Основные параметры чипа LME49810:● Широкий диапазон напряжения ± 20 в до ± 100 в● Коэффициент конверсии 50 В/мкс● Ток привода 60 мА (тип)● Коэффициент отклонения пульсации источника питания (f = DC) 110 дБ● Общее гармоническое искажение + шум (f = 1 кГц) 0,007
