3 370 руб.

Описание

Lmx2582официальное руководство устройства показывает, что выход может reach5.5GHz, но из фактического теста, мы обнаружили, что, reach5.5ghzdevices не может быть заблокирован нормально, он может только reach5.4GHzCan блокировка.

LMX2582It-это Частотный синтезатор PLL с выдающейся производительностью, отличными характеристиками фазового шума и высокой выходной мощностью.

Диапазон выходных частот может быть от 20 mhzreach5.4ghz;

Программируемая Выходная мощность, Контроль усиления возможно;

3,3 В одиночный источник питания, в чип интеграцииldo 。

Применение:

Миллиметрового беспроводное оборудование

Тестирование и измерительное оборудование

Радар

MINO

Оденьте и луча

Высокоскоростные часы преобразования данных

Lmx2582микроволновый модуль источника сигнала развертки, 20MHz-5.4GHzPLL Частотный синтезатор, съемка в виде, точечная готовая продукция.

1. Модуль usage4V-17VPower питания, рекомендуемый use5V.Будьте осторожны: при использовании с платой управления, напряжение питания не должно быть выше чем 5.8в, в противном случае, чип последовательного порта платы управления будет поврежден.

2. Чип-контроль pinCSB, SCK, SDI, MUXOUT, CEAll контакты светодиодные до 14 футов ряд 。

3. Принять режим соответствия индуктивности, пара дифференциальных выходных портов, высокая выходная мощность получена.

4. 2*7 расстояние между контактами кронштейна составляет мм.

5. Модуль принимает высокочастотную нержавеющую сталь RFSMAInterface, наружное винтовое отверстие 。

6. Модуль сохраняет внешнюю ссылку outputSMAInterface (левая медь platedSMAInterface,При использовании внешней ссылки необходимо изменить цепь внутренней опорной части модуля), Наружное отверстие для винта 。

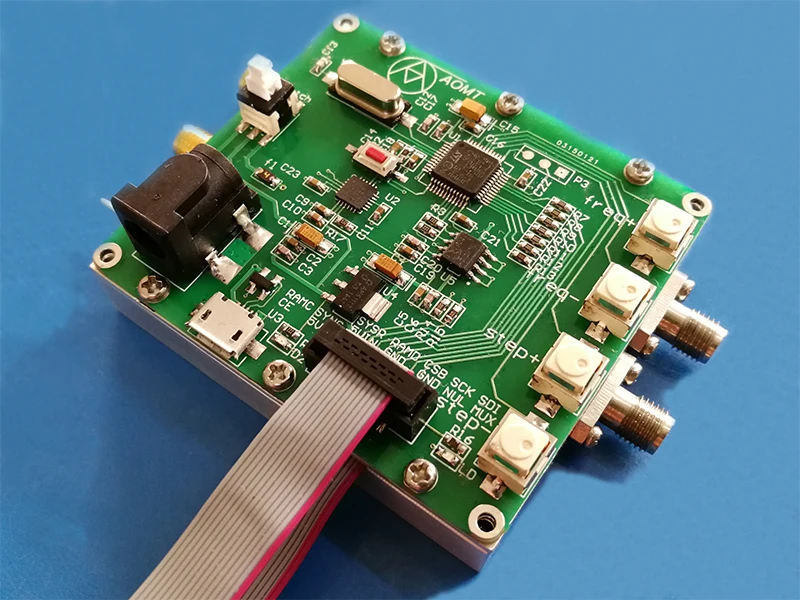

7. Модуль может быть осуществлен через панель управленияФиксированная частота, частота развертки, скачок частотыДругие функции, настройка функции и изменение частоты могут быть осуществлены верхним программным обеспечением компьютера, модуль может работать в автономном режиме через панель управления, плата управления может сохранить последние рабочие параметры, с платой управления, питание на модуле для работы, нет необходимости записывать параметры на компьютер каждый раз.

8. Источник питания индикатора RedLEDLight, блокировка индикатора greenLEDIndication (необходимо установить upLMX2582register) 。

9. Proviestm32version базовый драйвер, включает детальную настройку всех параметров регистра, повышение эффективности разработки.

10. Необходимо приобрести matching18GHzCustomers RF совпадающей нагрузки, пожалуйста, нажмитеHttps://item.taobao.com/item.htm?spm=0.7095261.0.0.1d3f1deb1ApURd&id=566572782164

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

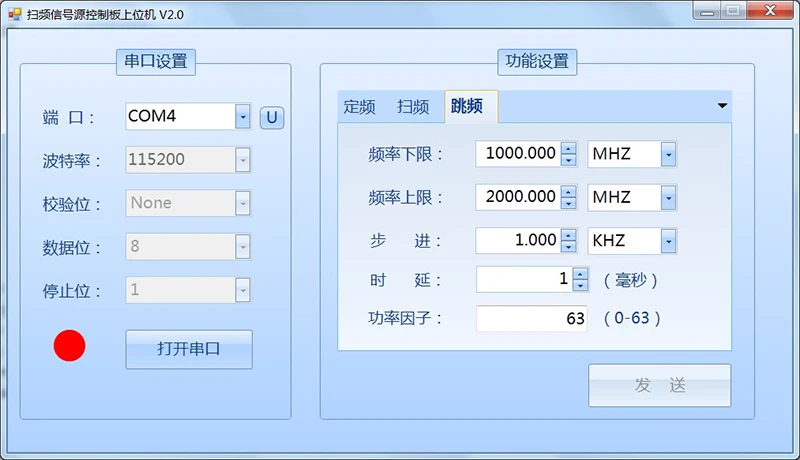

Настройка частоты интерфейса программного управления

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

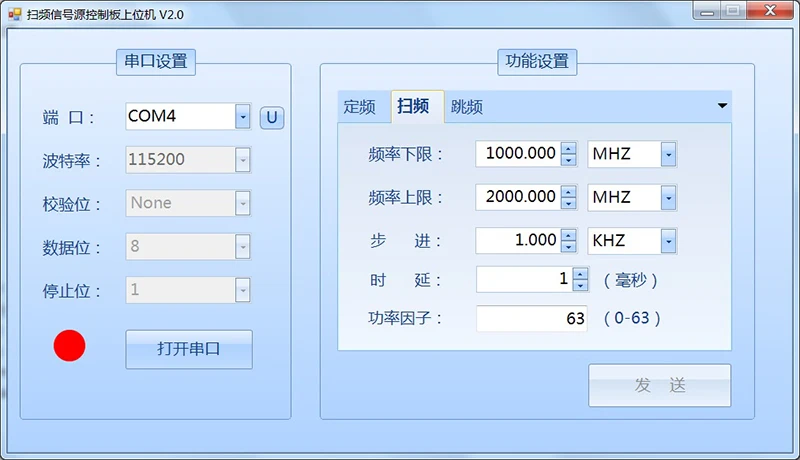

Частота развертки интерфейса управления программным обеспечением

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

Интерфейс управления программным обеспечением

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

Модуль Измеренные данные:

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

20 MSignal амплитуда

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

20 Mphase шум @ 10 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

20 Mphase шум @ 100 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

100 MSignal амплитуда

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

100 Mphase шум при 10 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

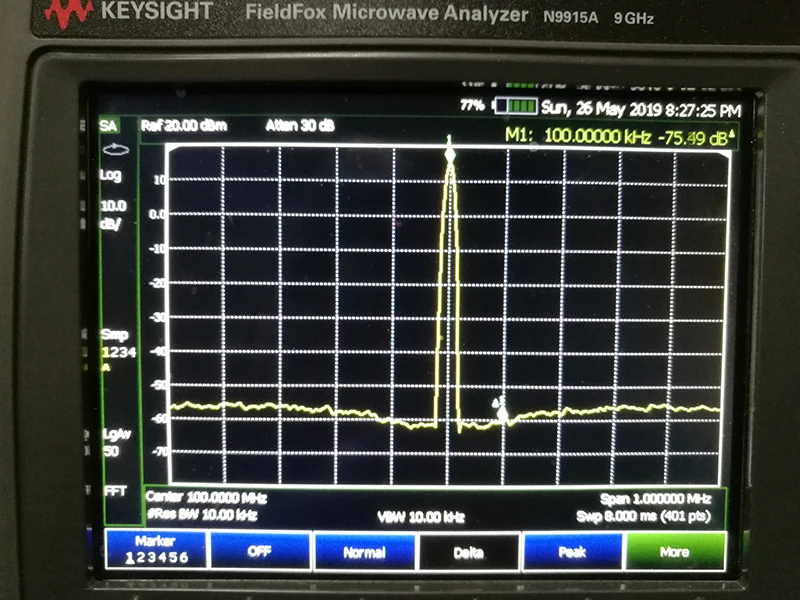

100 Mphase шум @ 100 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

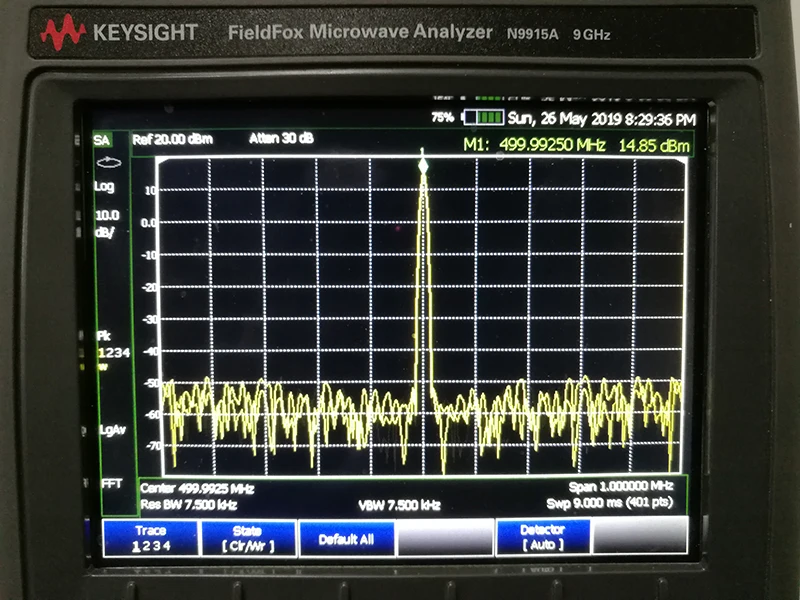

500 MSignal амплитуда

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

500 Mphase шум при 10 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

500 Mphase шум @ 100 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

1 GSignal амплитуда

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

1 Gphase шум @ 10 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

1 Gphase шум @ 100 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

2 GSignal амплитуда

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

2 Gphase шум @ 10 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

2 гфазный шум @ 100 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

3 GSignal амплитуда

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

3 Gphase шум @ 10 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

3 гфазный шум @ 100 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

4 GSignal амплитуда

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

4 Gphase шум @ 10 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

4 гфазный шум @ 100 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

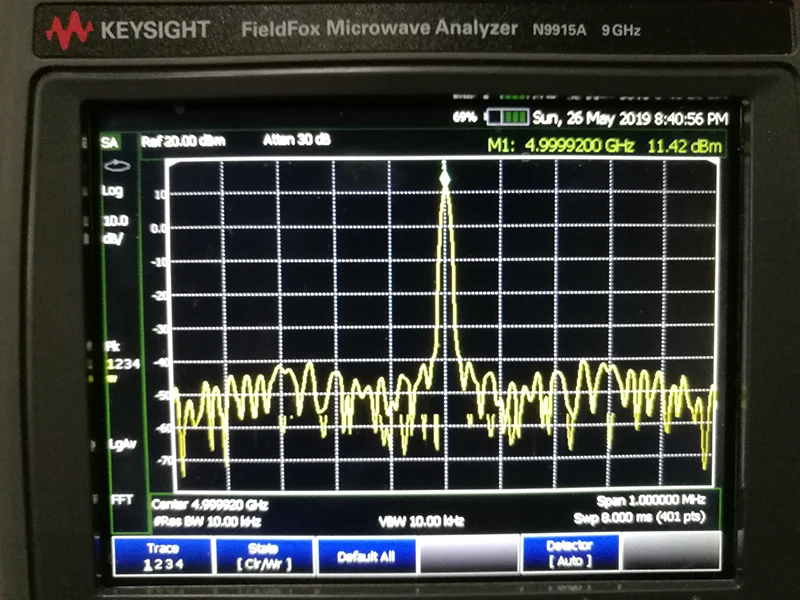

5 GSignal амплитуда

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

5 гфазный шум при 10 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

5 гфазный шум @ 100 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

5,4 GSignal амплитуда

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

5,4 гфазный шум при 10 K

LMX2582 Частотный Синтезатор Модуль PLL фазовый блокированный контур 20 м-5,4 г Высокочастотный источник СВЧ сигнала источник развертки

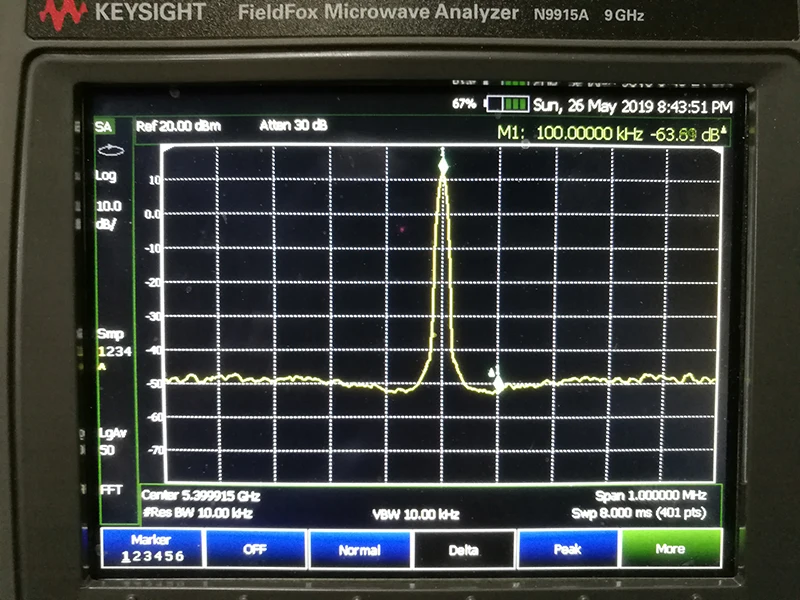

5,4 гфазный шум @ 100 K
