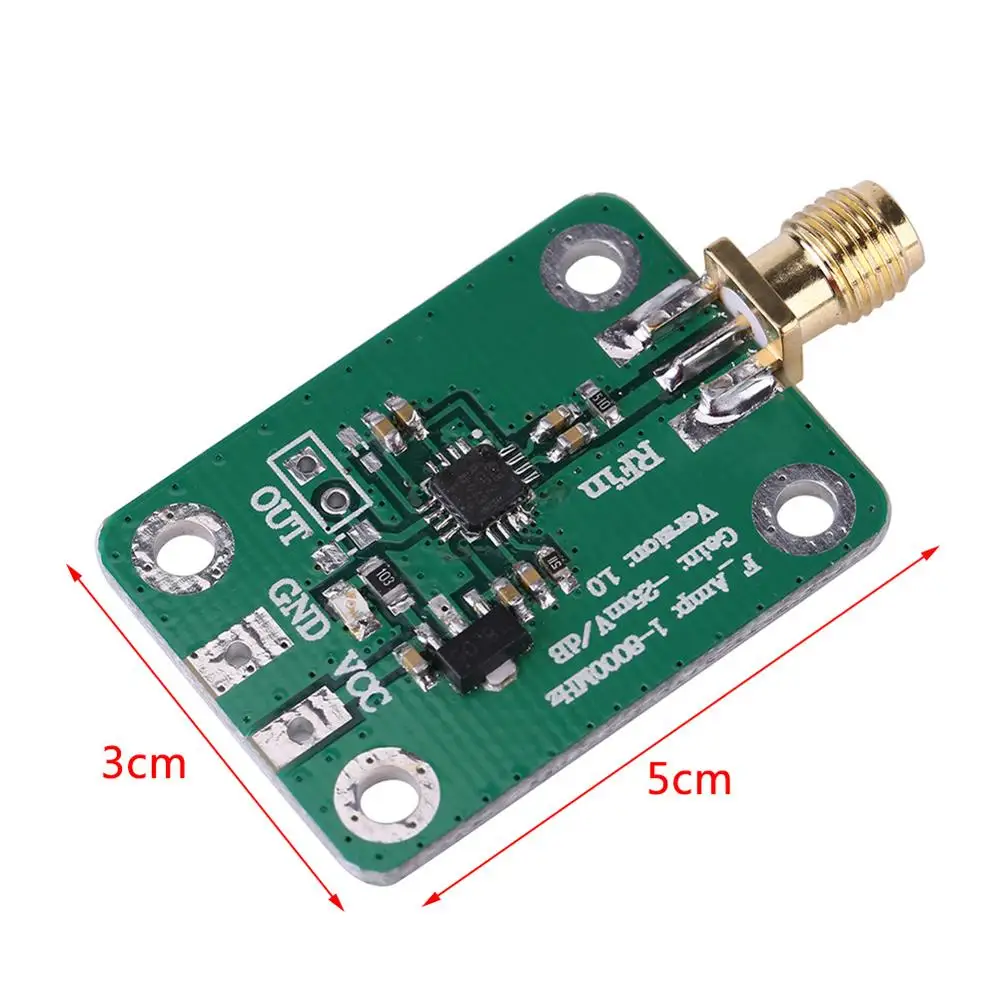

Логарифмический детектор 1-8000 МГц AD8318 логарифмический детектор rf 70dB RSSI измеритель мощности части осциллографа

2019 Новый логарифмический детектор 1-8000 МГц AD8318 логарифмический детектор rf 70dB RSSI измеритель мощности части осциллографа

Описание:РЧ-детектор изготовлен из чипа AD8318, конструкция цепи регулятора напряжения питания такая, что точность обнаружения стремится к официальным данным.Диапазон рабочих частот составляет 1-8000 МГц, может обнаруживать от-65 до 5 дБм РЧ-сигнал и с выходным напряжением постоянного тока уровень обнаруженного сигнала (в дБм, логарифмическое обнаружение).ВЧ-сигнал преобразуется в выходное напряжение постоянного тока. ВЧ-сигнал, соответствующий амплитуде или мощности выходного напряжения.Вы можете сделать индикатор мощности сигнала RSSI, анализатор спектра, контроль усиления.Обладает очень хорошей чувствительностью.Технические характеристики:Рабочая частота: 1-8000 МГцДинамический диапазон: от-65 дБм до + 5 дБмНаклон обнаружения:-25 мВ/дБ (стандартные значения)Диапазон выходного напряжения: 0,5-2,1 вНапряжение питания: 7-15VDC (содержащий цепь регулятора мощности)Входное сопротивление: 50 ОмРЧ интерфейс: Стандартный SMA femaleРазмер: 5*3 см/1,97*1,18 дюймаПосылка включает в себя:1x1-8000 МГц AD8318 логарифмический детектор rf
