Описание

2A 4A 15A 25A EMI модуль электромагнитного фильтра помех

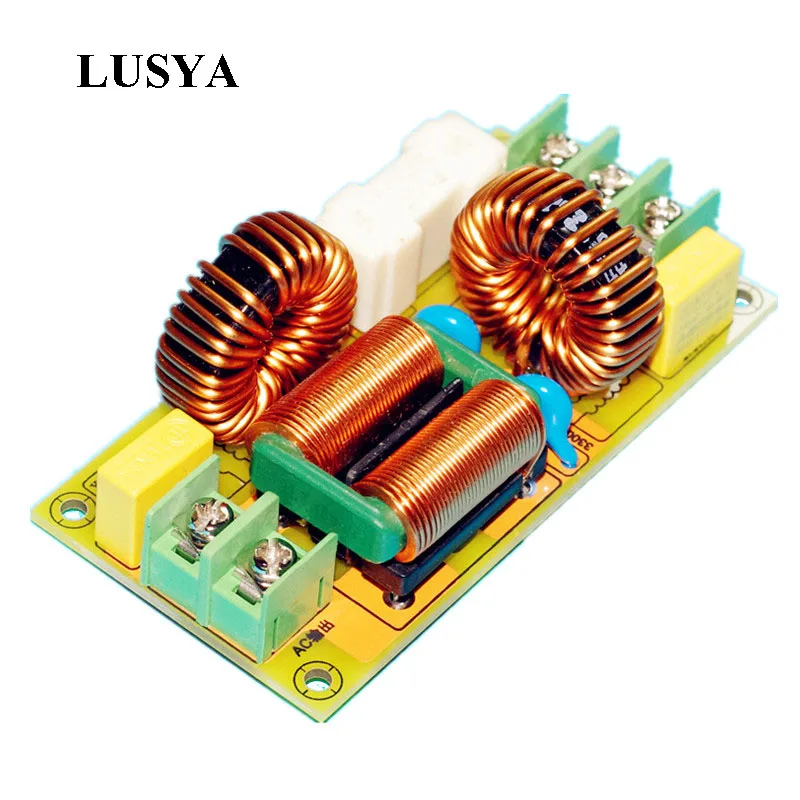

Lusya 2A 4A 15A 25A EMI модуль электромагнитных помех фильтр переменного тока T1186

EMI схема сетевого фильтра введение: цепь состоит из трех частей, первая часть является дифференциальным режимом Фильтрующей Части, вторая часть является общим режимом фильтрующей цепи, третья часть является страховкой, И он оснащен держателем предохранителя. Сменные предохранители различных спецификаций.

Во внутренней цепи двухступенчатого композитного фильтра EMI используется Двухступенчатая (также называемая Двухступенчатая) фильтрация, поэтому эффект фильтрации шума лучше.

83X42X1,6 мм

Индукторы общего режима доступны в спецификациях 2A, 4A, 15A и 25A.

2A стандартная конфигурация 2A индуктор общего режима фильтр

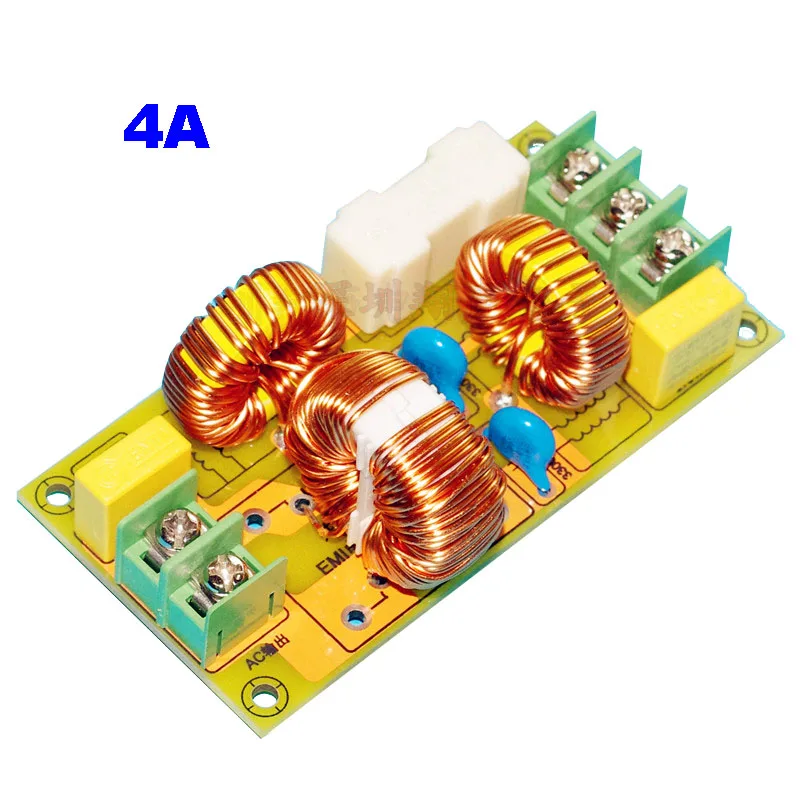

4A индуктор общего режима фильтр в 4A изображение

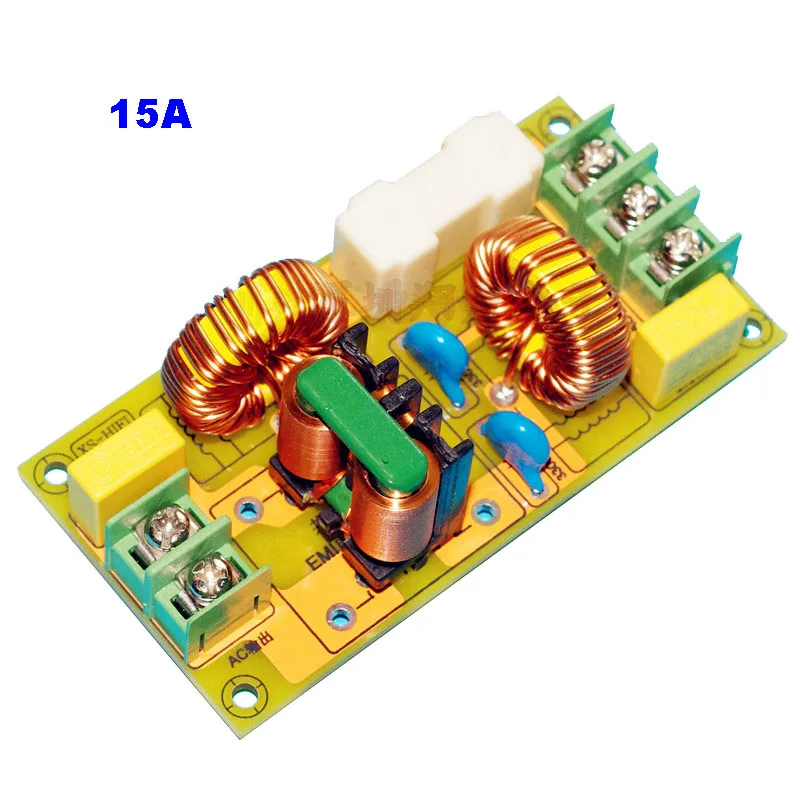

15A плоская медная полоса индуктор общего режима на картинке

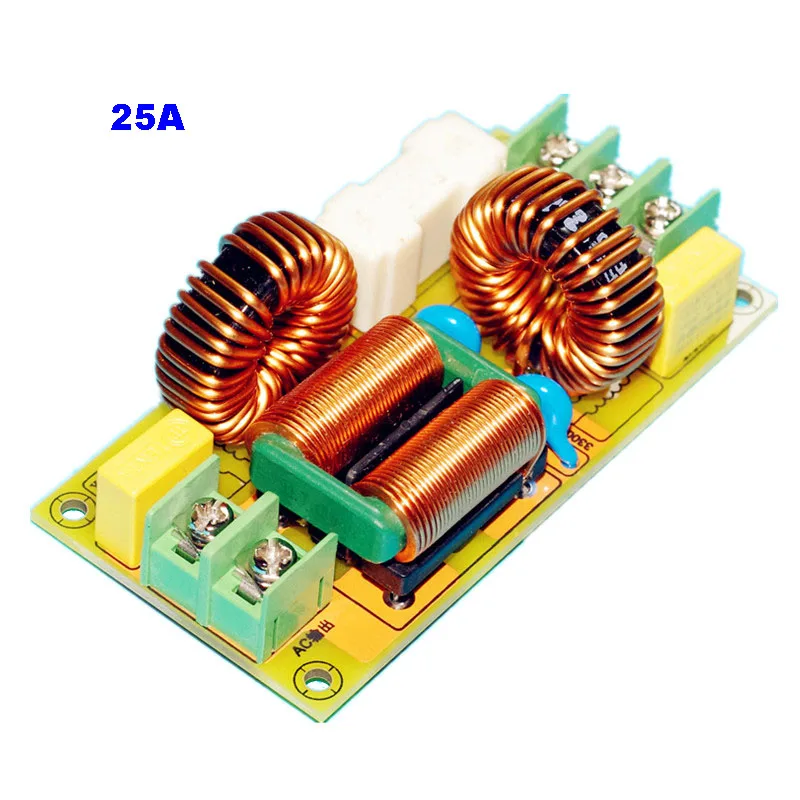

25А плоский медный индуктор общего режима и железо кремний алюминий дифференциальный индуктор

Примечание: фильтры 2A и 4A, стандартные предохранители 5A, фильтры 15A и 25A, стандартные предохранители 20A.

Этот модуль используется в сочетании с декодером или усилителем мощности, который может фильтровать высокочастотный шум источника питания, устранять помехи от сети и очищать источник питания. Он позволяет значительно улучшить качество звука усилителя мощности, улучшить разрешение и тихий фон.

Посылка включает в себя:
1 шт.Мощность фильтрДоска

Lusya 2A 4A 15A 25A EMI модуль электромагнитных помех фильтр переменного тока T1186

Ниже приведены некоторые общие сведения о высокочастотных электромагнитных помех EMI фильтров.

Для высокочастотных электромагнитных помех (EMI), как правило, три технологии могут выполнять фильтрацию источника питания для подавления помех. При фактическом использовании в сочетании используются две или даже несколько технологий. Они заключаются в следующем:

1. Добавьте конденсатор между живыми и нейтральными проводами блока питания, то есть X конденсатор. Выбран тип X2, его основная функция-устранение помех общего режима, а Диапазон емкости-0,01 мкФ --- 0,47 мкФ.

2. Добавьте конденсатор между линией электропитания и заземлением, то есть Y конденсатор. Тип Y2 выбран, чтобы в основном устранить помехи. Диапазон емкости 2200pF ~ 0,1 мкФ. Чтобы уменьшить ток утечки, емкость не должна превышать 0,1 мкФ. Эта печатная плата использует 3300PF.

3. Подавление общего режима, индуктивность общего режима (подавление катушек на двух линиях электропитания). Если Номинальный ток большой, диаметр катушки дросселя общего режима также должен быть соответственно увеличен, чтобы выдерживать большие токи. Кроме того, соответствующее увеличение индуктивности может улучшить низкочастотные характеристики затухания. В этой линейке используется 10MH.

4. Дифференциальное подавление, дифференциальная индуктивность, подавление помех между линиями электропитания.
