Lusya JADIS JP200 HiFi желчный Предварительный усилитель для мм фонокоррекция 320 в 100мА без трубки T0664

Резистор изготовлен из пятикольцевого медного ножного прецизионного металлического пленочного резистора, а высокомощный резистор использует резистор из оксида металла. Резистор из углеродистой пленки не используется, потому что тепловой шум резистора из углеродистой пленки большой.

PCB принимает 1,6 мм толстый двухсторонний лист, 1 унций (35 мкм) толщина меди, и аэрозольная жестяная баночка полный процесс, чтобы обеспечить хорошую проходящую производительность больших и малых токов. Первоклассное качество PCB. Размер печатной платы: 298 мм * 205 мм, высота содержит 9 см.

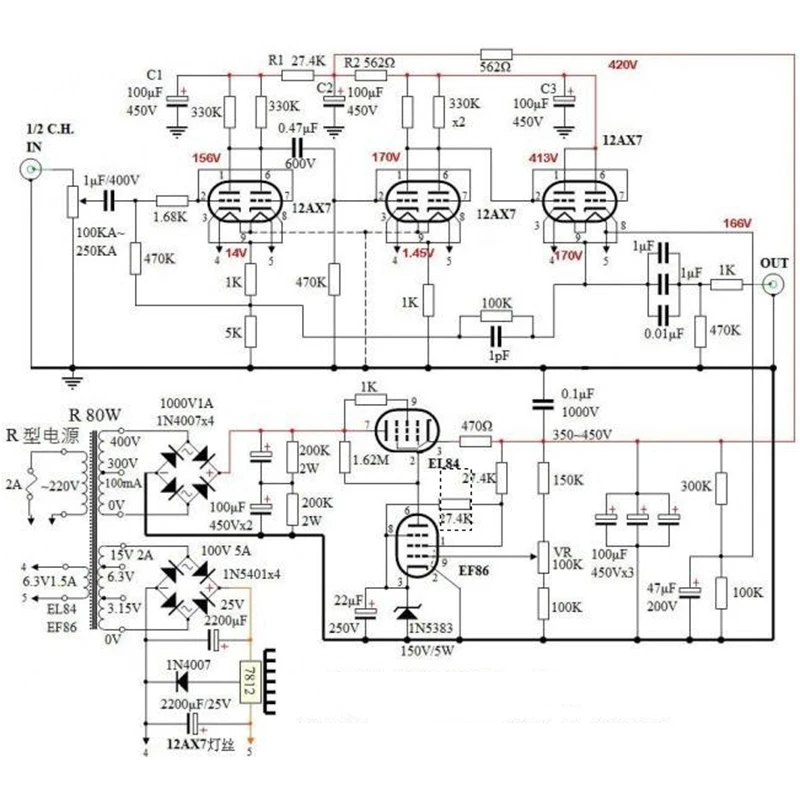

С помощью полевой Эффект Модуль быстрого восстановления диода для выправления изгибов, 6P14/EL84 и 6N2/EF86 желчь стабилизации напряжения, многоступенчатые фильтрующие обеспечивает стабильную и чистый источник питания постоянного тока для фронтальной ступени, который больше подходит для использования в местах с большими колебаниями мощности. Эффект быстрого восстановления диодов похож на выпрямление желчи, но ток выпрямления больше, и левый и правый каналы самостоятельно питаются.

Нити труб являются все 7812 регулируемыми и затем DC-питание. Сочетание небольшой заземления и разумной проводки, это не только ясно, но и не производит Хум. Максимальный уровень шума всей платы составляет всего 3 мВ.

Стандартный электронная трубка (опционально электронная трубка посылка): Регулировка напряжения трубка Шанхай 6P14/EL84 * 2, Шанхай, 6N2/EF86 * 2, и усиления трубки рассветает 12AX7*6, все они являются новыми трубками.

Требования к напряжению: AC 320V-0 100MA; 6,3 V 2A; 13 V 2A;

Сигнальные конденсаторы с соединением используют американские античные TI-enthusiast-grade Соединенные бесконечные конденсаторы и MKP из метализированной полипропиленовой пленки конденсаторы

Высоковольтный конденсатор фильтра принимает PHILIPS 180 мкФ 500v× 14

Керамическое Основание трубки частично посеребрено

LC7812 использует алюминиевый радиатор большого размера
