Lusya параллельный класс А Регулируемый сервопривод питания 5-60 в непрерывно регулируемый для предварительного усилителя платы T1050 (от 2502 руб.)

Описание

Параллельный класс А Регулируемый сервопривод питания 5-60 в непрерывно регулируемый

Lusya параллельный класс А Регулируемый сервопривод питания 5-60 в непрерывно регулируемый для предварительного усилителя платы T1050

Стандартная версия может непрерывно регулироваться от 12 до 60 в. Если вам нужна версия 5-11 в, пожалуйста, обратите внимание при заказе!

Nichicon версия принимает настройки напряжения 5-36 в, заказ отметки напряжения и параметров тока

Этот проект принимает только пользовательское обслуживание напряжения в течение 400 мА тока.

Оптимизация точек:

1. Переключение на одномостовое выпрямление, совместимое с трехпроводными и четырехпроводными выходными двойными трансформаторами напряжения переменного тока;

2. пассивная часть постоянного тока обновляется до постоянного тока, напряжение более стабильное, отладка проще, и непрерывная Регулировка может быть осуществлена без замены соответствующего значения сопротивления;

3. Увеличение тепловыделения, и количество токов, которые могут быть поддерживаются, также увеличивается одновременно

4. Используйте на 15030-15031 (или его управление), чтобы иметь высокое Выдерживаемое Напряжение

Напряжение окружающая Обстановка:

Линейные настройки с помощью регулируемых резисторов на плате

Регулировка тока:

Правильная Настройка тока поможет улучшить чувство слуха. Общая настройка: на 30% выше фактического применяемого тока, например:

Когда фактический ток приложения составляет 60 мА, HP-2A устанавливает ток до 100 мА; сопротивление битов R1 регулируется по формуле;

I = V/R,

0.1A = 0,65 V/R, (0,65 V является постоянной)

R = 6,5 Ом,

В положении PCB R как положительное, так и отрицательное напряжение имеют два сопротивления, и резистор 6,5 Ом не является парой холодных ворот. В это время в положении R можно использовать два 13 Ом для получения значения сопротивления 6,5 Ом. Если есть сопротивление 6,5 Ом, его можно использовать непосредственно на одном из положительных и отрицательных напряжений с резистором 6,5 Ом.

О рассеивание тепла:

Теплоотвод в стандартной комплектации и готовая плата выдерживают почти 1 Вт энергопотребления. Можно предсказать по PT = VI. Когда тепло слишком большое, рекомендуется использовать нижнюю пластину шасси для отвода тепла.

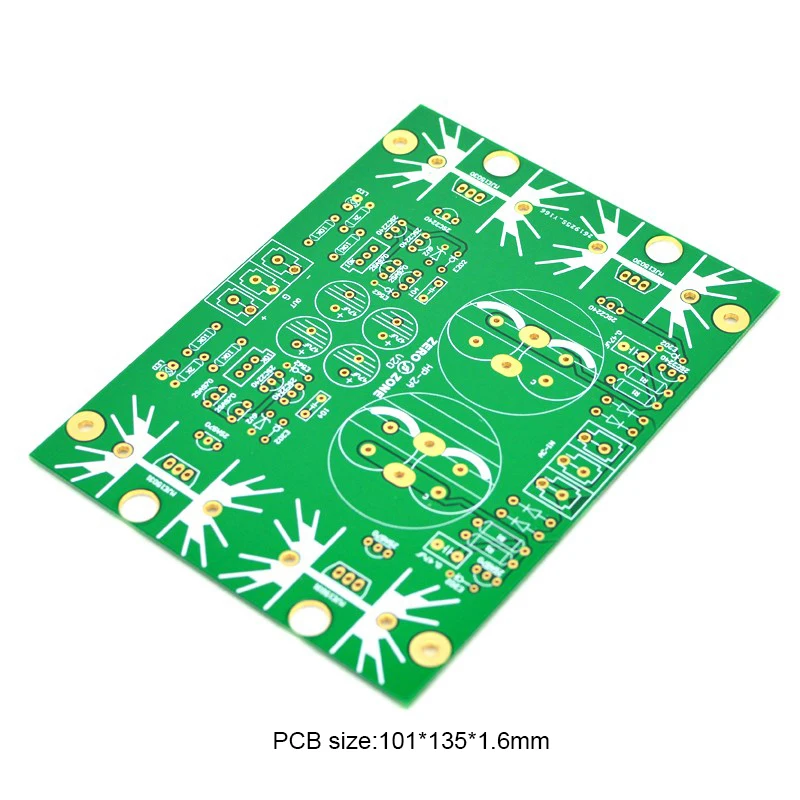

Характеристики печатной платы: 101 мм * 135 мм * 1,6 мм

Посылка включает в себя:

1 * Мощность источника питания доска
