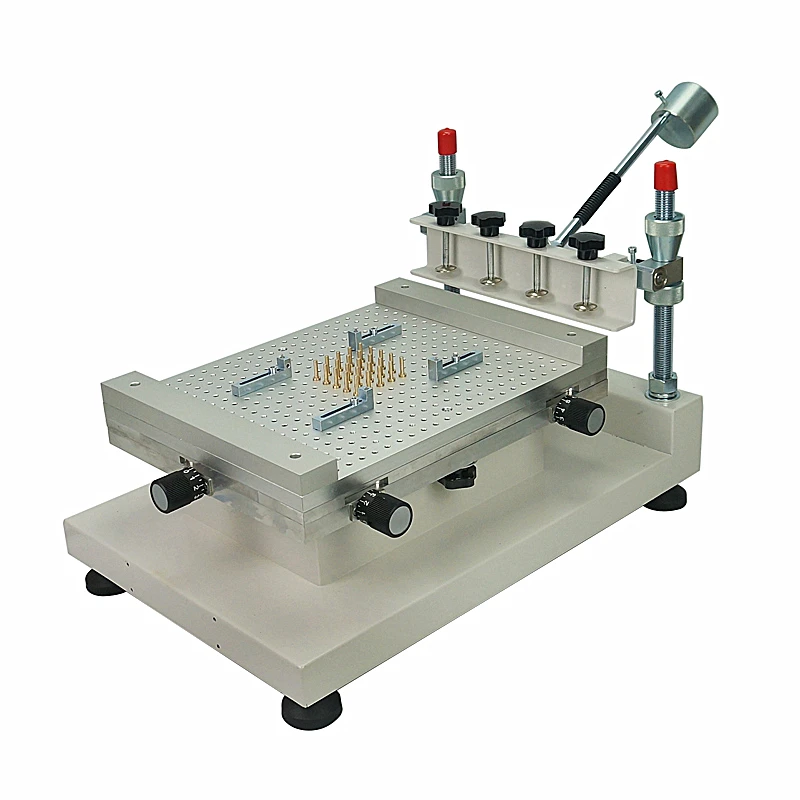

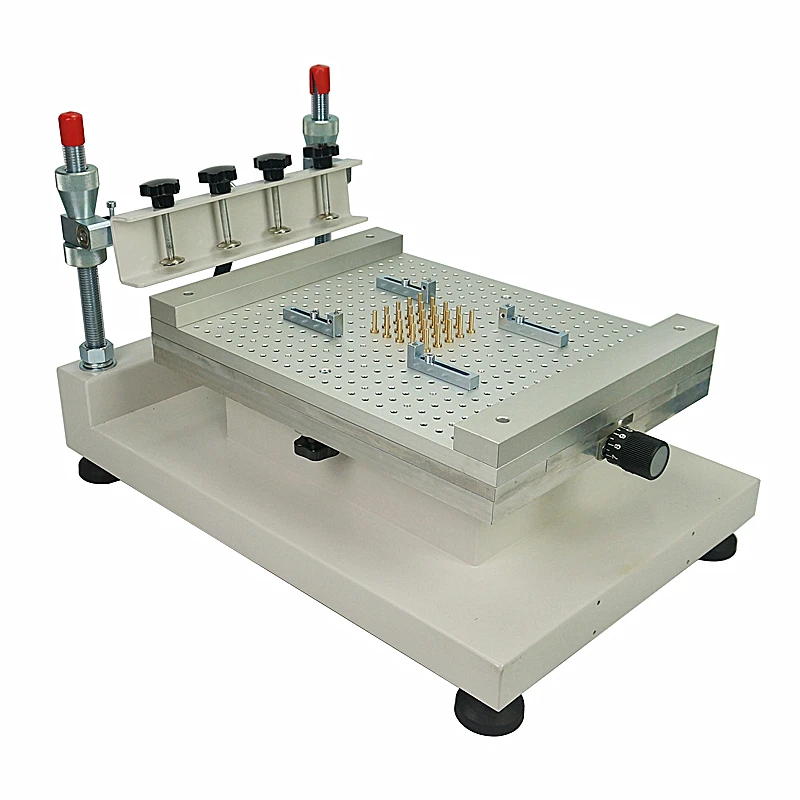

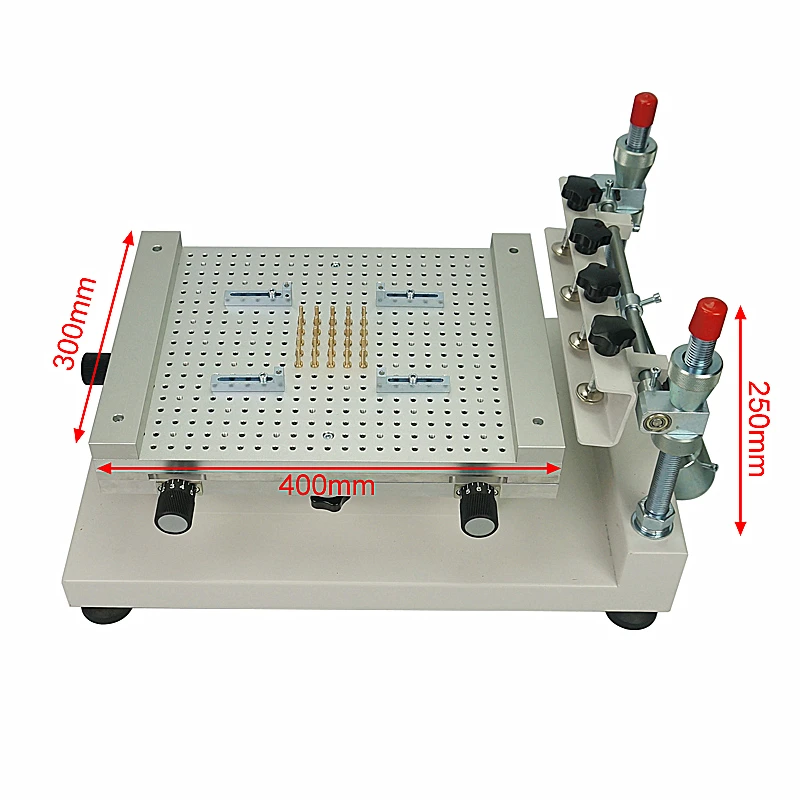

LY NW-4025 принтер для нанесения паяльной пасты или клея на печатные платы печатная машина для шелкографии Высокоточный SMT экран принтер Односторонняя печатная плата

Описание

LY принтер для нанесения паяльной пасты или клея на печатные платы печатная машина для шелкографии высокой точности SMT экран принтер Односторонняя печатная плата паста

Печатная машина для шелкографии информация о продукте:

LY Высокоточный шелкография в основном для односторонней печатной платы пасты или красный клей требования к дизайну печати, Рабочая платформа выбирает высококачественную алюминиевую доску с сотовым отверстием позиционирования, плинтус принимается утолщенная стальная пластина сварки литья, прочный, прочный.

Позиционный штырь используется в печатной плате, и фиксированный стержень и фиксированная пластина расположены так, чтобы быть удобным для позиционирования и гарантировать точность повторной работы

Режим коррекции перемещается стальной сеткой и регулируется Микрометрическая Регулировка оси X и Y печатной платформы

Стальная проволочная рама принимает спиральный винт, который может регулировать высоту вверх и вниз, чтобы контролировать толщину печатной платы и количество печатной пасты

Печать экрана фиксируется 4 ручкой с нажимной пластиной, и это быстро и надежно

Печатная машина для шелкографии Установка:

Снимите упаковку, внимательно прочитайте инструкции и поддерживайте основная рама с обеих рук. Поднимите главный двигатель и разместите хост в правильном направлении. Грунт требует твердого и гладкого места

Отрегулируйте основание на четыре ступни, так что вся машина остается горизонтальной и стабильной

Установите печатную пластину, отрегулируйте положение и угол баланса и фиксированной ручки, чтобы печатная пластина всегда была в подходящем положении угла

Печатная машина для шелкографии Управление:

Шаг 1: Снимите печатную плату и поместите на четыре позиционирования, поверните регулятор высоты, чтобы сделать модуль печати и контакт печатной платы, затем Отрегулируйте игла для позиционирования положения, сделайте печатное отверстие печатного шаблона совместимым с печатной поверхностью печатной платы, зафиксированная четыре игла для позиционирования

Шаг 2: в соответствии с положением размер печатной платы и компоненты платы, соответствующий наперсток от четырех до игла для позиционирования позиции, а также регулировать х и Y регулирование оси ручка, печатная поверхность и отверстие печатной монтажная панель Печатающая шаблон точное позиционирование, через фиксирующая рукоятка фиксируется.

Шаг 3: в соответствии с печатной платой удалите соответствующую пасту для припоя или Возьмите небольшое количество пасты для припоя, помещается в шаблон (Примечание: паста должна быть полностью смешиваться после использования, и рекомендуется использовать автоматический смеситель для пасты ZB500S), Используйте скребок с паяльной пастой в подходящей униформе через положение печати в качестве шаблона. Время завершения работы, не повторная работа

Шаг 4: после печати, если количество паяльной пасты на печатной плате меньше или больше, зазор между шаблоном печати и печатной платой можно отрегулировать с помощью шаблонов, регулировочная ручка по высоте, чтобы контролировать количество пасты припоя, напечатанной на печатной плате

Шаг 5: печатная плата завершена, излишки паяльной пасты должны быть помещены в другой контейнер, не могут быть помещены обратно в оригинальную неиспользованную паяльную пасту, чтобы не повредить неиспользованную паяльную пасту и шаблон печати и скребок для очистки, общее использование спиртовые чистки

Вопрос:

1: каждый раз после завершения работы, своевременная Чистка и обслуживание машины, чтобы не повлиять на срок службы машины

2: печать шаблонов вверх и вниз, не слишком сильно, чтобы не повредить машину, влияет на точность позиционирования

3: Возьмите или Положите печатную плату, мы должны обратить внимание, чтобы защитить игла для позиционирования, чтобы не повредить, для различных размеров отверстия позиционирования, вы можете

Также подходит для соответствующего позиционирования
