M8 тестер емкости индуктивности для измерения индуктивности и емкости электролитических конденсаторов цифровой индуктивности

Описание

Советы: для производства комплекта требуется соответствующая электронная технология, пожалуйста, убедитесь, что вы можете выполнить! Пакеты, которые мы предлагаем, являются аутентичными элементами, и все они осуществлены путем предоставления бесплатных файлов установки PDF и технической поддержки, установка попытайтесь помочь вам решить проблемы, но отрезать ножки оловянные компоненты и PCB не могут быть возвращены, не принимаем результат установки не удалось и запросить возврат или плохой! Если вы не уверены, пожалуйста, покупайте товары напрямую!

У нас также есть собранный продукт. Если у вас возникнет необходимость. Это 24 долл. США/шт. Когда вы покупаете их. Пожалуйста, оставьте сообщение и сообщите нам, что вам нужно.

Обратите внимание, что кнопка-это ключевое направление сварки: внимание! Для доступа к цепи часто запускается! Сейчас многие проблемы с обратной связью не обратили внимание на направление результатов установки этого компонента назад!

Многие люди в этой цепи производят различные страны и регионы, высокая точность, широкий диапазон измерений, что облегчает отладку. Диапазон сенсорного переключателя, чрезвычайно прост в использовании. Владелец цепи сделал некоторые улучшения, чтобы сделать его более надежным, более простым в использовании.

Диапазон измерения индуктивности: 0,1 μH-2 H
Диапазон измерения емкости: 1pF-2.5 μF
Электролитический конденсатор с алюминиевой крышкой, Диапазон измерений: 0,1 μф-30000μf

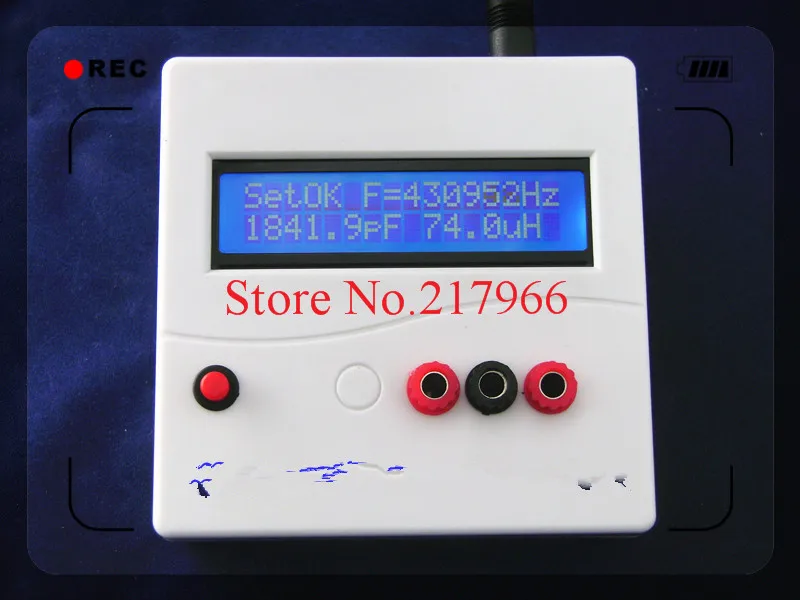

Диапазон измерения покрывает Общий диапазон индуктивности и емкости, очень практично. Вы можете использовать магазин, поддерживающий 86 коробок, установка в готовый, тестовый терминал может использоваться с тестовым гнездом оболочки (удобство подключения) или банановый разъем (SMD компоненты с тестовыми крючками или тестовыми зажимами). Ниже находится владелец установки закончили две фотографии (комплект не включает корпус и другие аксессуары, съемка причин поднятой контрастности экрана, фактический дисплей более резкий красивый):

Применение:
Вставляется в внешний блок питания (9 V или рекомендации 12 V, внешний отрицательный к положительной полярности) о том, что загрузиться в калибровки статус (в этот чехол измерения терминалы не может получить доступ к устройству);

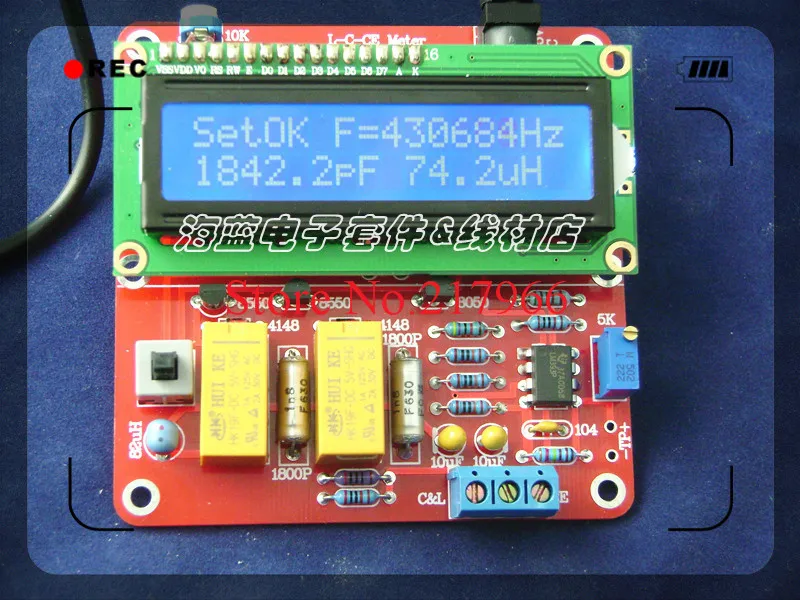

Показать набор ОК после завершения калибровки, затем нажмите кнопку, чтобы переключиться между различными способами измерения, C & L-COM измерения небольшой емкости и индуктивности, COM-CE измерения электролитического конденсатора, измеренное значение отображается непосредственно на экране.

Измерительный 22PF постоянной ёмкости, универсальный конденсатор:

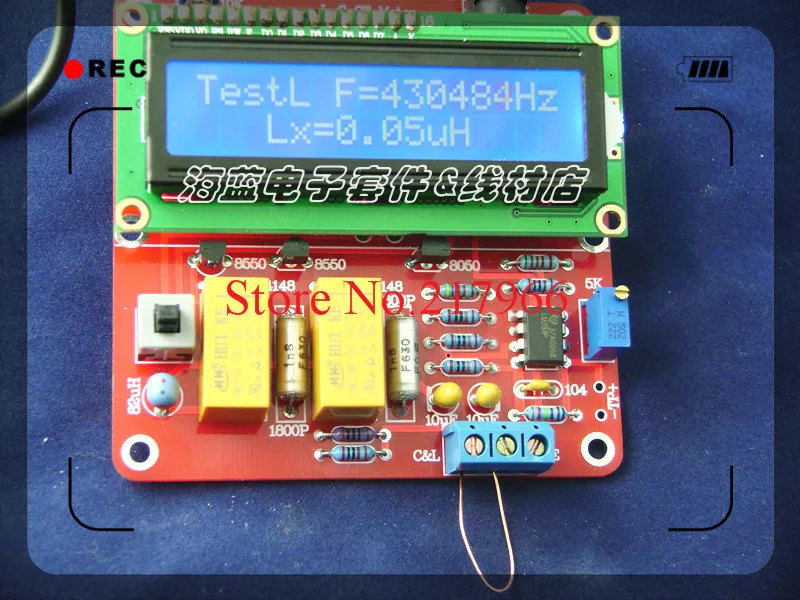

Измерения индуктивности, вставьте небольшой провод для измерения крошечного значения индуктивности, показывая высокую чувствительность и разрешение:

Измерение индуктора 100UH:

Измерение 100 мкФ электролитический:

Измерение 6800 мкФ электролитический:

В наборе используются высококачественные компоненты, критические компоненты с использованием прецизионных конденсаторов с погрешностью 1% (F файл), прецизионных резисторов и танталов, точность конструкции цепи 2%, используемые наборы основных компонентов были выше, чем этот стандарт,Убедитесь, что вся Точность измерения:

Блок управления с помощью ATMEGA8, до отгрузки и имеют написанные процедуры на машине для обнаружения нормального.

Машина очень простая отладка, сварка правильной мощности для регулирования 5 к регулируемого резистора, монтажная плата с надписью TP измеряет напряжение между клеммами 0,632 * Напряжение питания (5 В), обычно можно отрегулировать до 3,16 В.

10 K над дисплеем регулировка контрастности переменный резистор регулируется так, что экран дисплея Ясно, что это сопротивление может быть.

В комплект входят все детали печатных плат и плат, за исключением клеммы (клеммы на картинке для удобства только демонстрационные, не поддерживающие), винтов, корпуса и других аксессуаров, вы должны завершить оболочку можете нажать на ссылку ниже:

Покупка полного комплекта и оболочки, которые крепят винты и ключи!

Мини-комплект с подробным руководством по установке, пожалуйста, свяжитесь с пользователем для получения фотографии.

Для отладки сварочной цепи хороший продукт, подлежат 30 юаней затраты на сварку, в то время как стоимость труда относительно высока, но главное, мы все еще рекомендуем вам сделать это самостоятельно, больше удовольствия! Просто чтобы иметь некоторые базовые знания в области электроники, следуйте инструкциям по установке терпения операций, может быть успех!

Я желаю вам наслаждаться забавой DIY в!
