1. Безопасность

Тестер сопротивления земли (далее именуемый метром), который составляет до GB4793.1-1995 (IEC-1010-1: 1990, требование о безопасности электронных измерительных приборов, разработан и изготовлен в соответствии со стандартом безопасности IEC61016, который считается загрязняющим веществом класса II, и максимальное напряжение измерителя для зонда не может превышать CAT III 300 V.

Руководство пользователя включает в себя предостережения и правила безопасности, в которых указаны правила использования счетчика, чтобы избежать личного травматизма и долго держать счетчик в хорошем состоянии, поэтому, пожалуйста, прочитайте руководство перед использованием счетчика и Придерживайтесь инструкции по эксплуатации внутри него, И невыполнение инструкции при использовании счетчика может привести к личной травме или повреждению счетчика.

Знаки безопасности

Опасность: неправильная работа может привести к тяжелым или фатальным повреждениям.

Предупреждение: неправильная работа может привести к тяжелым или фатальным повреждениям

Внимание!:Неправильная работа может привести к телесным повреждениям или повреждению счетчика

-1

-2

Внимание:

Использование этого прибора в среде с сильным радиочастотным электромагнитным полем

(Приблизительно 3 В/м), может повлиять на точность измерений. Результат измерения может сильно отличаться от фактического значения.

-3

2. Описание

Измеритель применим к испытанию земного Сопротивления проводов питания, распределительных проводов внутри комнаты, электрического оборудования или прибора, которые могут быть выполнены в двух режимах измерения: двухполюсный или трехполюсный, и его также можно использовать для измерения земного напряжения.

Большой цифровой ЖК-дисплей и подсветка, приложенные к измерителю, облегчают считывание информации на ЖК-дисплее. Кроме того, измеритель способен хранить до 100 групп измерительных данных, которые не будут потеряны даже в случае отключения питания, так что пользователь может легко проконсультироваться с данными истории. Кроме того, измеритель может также использоваться для измерения максимального, минимального или среднего и относительно измерения. Для этого предусмотрена функция автоматического отключения питания.

2,1 метр Описание

(1) поворотный переключатель

Используется для выбора между измерением земного напряжения, измерением сопротивления в двухполюсном способе или измерением сопротивления в трехполюсном способе.

(2) ключ ASP

Используется для запуска или отключения функции автоматического отключения.

(3) ключ света

Используется для включения или выключения подсветки.

(4) ключ ясности

Используется для очистки данных.

-4

(5) ЖК-дисплей

Используется для отображения данных и различных символов.

-5

(6) ключ чтения

Он используется для чтения данных, получаемых.

(7) ключ заметки

Используется для хранения данных, получаемых.

(8) ключ измерения

Используется для начала или остановки измерения сопротивления.

(9) ключ

Используется для выбора памяти для хранения получаемых данных.

-6

(10) ключ Макс/мин/AVG

Используется для переключения между измерениями максимального, минимального и среднего.

(11) ключ ввода

Используется для подтверждения хранения или чтения данных.

(12) Отн

Используется для выбора относительного измерения.

(13) ключ

Используется для выбора памяти для хранения получаемых данных.

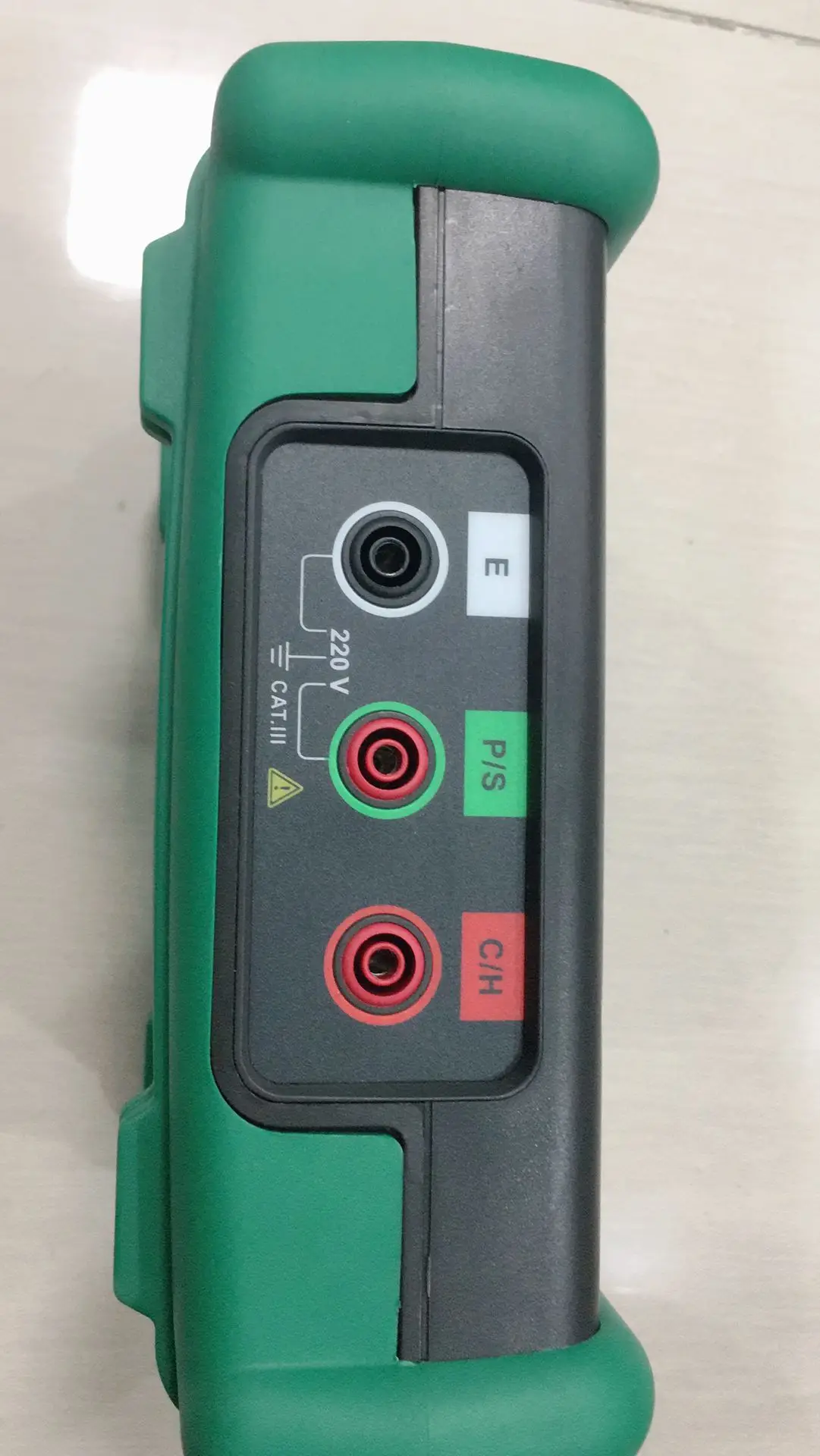

(14) розетка E

Используется для соединения с заземляющим полюсом.

(15) гнездо P/S

Используется для соединения с вспомогательным заземляющим полюсом.

(16) гнездо C/H

Используется для соединения с вспомогательным заземляющим полюсом.

-7

2,2 ЖК-дисплей

(1) имитирующий бар

(2) Отображение получаемых данных

(3) отображение памяти, используемой для хранения данных.

Описание символов на ЖК-дисплее:

Тест: тест проходит

> Лимит: лимит был превышен

-8

Макс: максимум

Мин: минимум

AVG: Средний

Отн: относительного измерения

Следующим образом: Считывание данных

Примечание: Данные помещаются в память

Используется: есть данные в памяти.

2 полюса: двухполюсный метод используется для измерения сопротивления.

3 полюса: Ti-POLE метод используется для измерения сопротивления.

V: вольт (напряжение)

КОм: Ом (сопротивление)

: Автоматическое выключение было начато с символом на

: Батарея низкая с символом на

: Для гнездо идентификации

: Ток переменного тока используется.

: Для предупреждения и предупреждения

-9

3. Технические характеристики

Температура воздуха: 23 ± 5℃ Относительная влажность: <75%

3,1 диапазон Технические характеристики

3,2 метод измерения

Преобразование постоянного тока используется для измерения сопротивления земли, с частотой тестового тока около 800 Гц и размером около 3 мА.

Для измерения земного напряжения используется среднее выпрямление.

Температура и влажность 3,3 для измерения

0 ~ 40 ℃, относительная влажность до 85%

3,4 температура и влажность для сохранения счетчика

-10 ~ 50 ℃, относительная влажность до 85%

-10

3,5 Батарея

Шесть батарей типа АА 1,5 в

3,6 объем

330X125X265

3,7 Вес

3,45 кг

3,8 защитная крышка объектива

3 шт. измерительные наконечники (один 15-метровый-длинный красный свинец, один 10-метровый зеленый свинца и один 5-метровая-длинный черный провод), 2 вспомогательный земли бары

-11

4. Управление инструкция

Перед использованием счетчика, проверьте электричество в батарее, включите счетчик, проверьте, есть ли «"На дисплее и замените батарею, следуя шагам, описанным в разделе" Замена батареи ", если символ существует.

4,1 измерение земного напряжения

Поверните переключатель в положение ~ VE, вставьте конец измерительного кабеля в розетки E и S, с другим концом измерительного кабеля, подключенного к любому концу источника напряжения или нагрузке сопротивления параллельным способом для измерения. При наличии напряжения он будет отображаться на ЖК-дисплее.

4,2 как измерить сопротивление земли по двухполюсному способу

Существующих полюса Земли, как, например, похоронены металлы (металлическая водопроводная труба и т. д.), объединенные земли, предназначенных для продажи, блок питания или молниеотводов высоких зданий, вместо того, чтобы вспомогательные земли стержни используются в качестве вспомогательная ручка в соответствии с этим методом.

-12

(1) схема тестового соединения

-13

(2) измерение земного напряжения.

Измерение земного напряжения должно быть сделано перед измерением сопротивления земли для проверки количества земного напряжения, так как напряжение более 10 В, скорее всего, вызовет большую погрешность при измерении сопротивления земли. В этом случае Отрежьте измеренный предмет от источника питания и подождите, пока земное напряжение не выпадет для другого измерения.

(3) Измерение сопротивления заземления

Поверните переключатель на 2 положения POL, нажмите кнопку измерения, чтобы начать измерение, светодиодный ключ включен и сверкает. Когда замеры доходят до конца автоматически, звуковой сигнал выдает звук, светодиодный ключ выключится, и данные будут храниться автоматически.

Внимание: > LIMIT4000Ω, отображаемый на ЖК-дисплее, предостерегает, что вспомогательное сопротивление земли вспомогательных земных стержней настолько высок, что ток не может течь через метр. Проверьте, являются ли Тестовые провода свободными и количество земного сопротивления вспомогательных земных стержней

(4) измеренное значение

Re, значение сопротивления земли, измеренное двухполюсным методом, равна сумме re, сопротивления земли земных стержней, и RX, фактическое сопротивление земли измеренного объекта; поэтому RX = Re-re, что означает, что реальное сопротивление измеренного объекта равен Re минус re.

-14-

4,3 измерение сопротивления с помощью трехполюсного метода

Возможный метод падения используется на метраж для измерения сопротивления земли. В частности, RX, сопротивление заземления измеряется, сначала позволяя мне, номинальный ток, поток между E, измеренный предмет (земные стержни) и C, ток полюса, затем измеряя V, разность потенциалов между E и P, Полюс напряжения.

(1) Подключите тест К измерителю следующим образом

-15

Проедьте в глубину вспомогательные заземления P, C в прямой линии в грунт и убедитесь, что стержни находятся между 5 и 10 метров друг от друга. Подключите концы тестовых проводов (черный, красный и зеленый), которые соответственно от портов E, P, C, отдельно к измеренному объекту, вспомогательному земляному стержню P и вспомогательной земле C.

Внимание: Управляйте вспомогательными стержнями, где земля влажная; в случае, если нет другой земли, кроме глины, песка или гравия, которые сухие, доступны, распылите немного воды на них, чтобы сохранить их влажным; в случае, если измерения выполнены на бетонном полу, Поместите вспомогательные земные стержни горизонтально и распылите на них немного воды или накройте их влажной тканью.

(2) измерение земного напряжения

Измерение земного напряжения должно быть сделано перед измерением сопротивления земли для проверки количества земного напряжения, так как напряжение более 10 В, скорее всего, вызовет большую погрешность при измерении сопротивления земли. В этом случае Отрежьте измеренный предмет от источника питания и подождите, пока земное напряжение не выпадет для другого измерения.

(3) Измерение сопротивления заземления

Поверните переключатель на 3 положения POL, нажмите кнопку измерения, чтобы начать измерение, светодиодный ключ включен и сверкает. Когда замеры доходят до конца автоматически, звуковой сигнал выдает звук, светодиодный ключ выключится, и данные будут храниться автоматически.

-16

Внимание: > LIMIT4000Ω, отображаемый на ЖК-дисплее, предостерегает, что вспомогательное сопротивление земли вспомогательных земных стержней настолько высок, что ток не может течь через метр. Проверьте, являются ли Тестовые провода свободными и количество земного сопротивления вспомогательных земных стержней. При измерении Тестовые провода скручиваются вместе или связываются друг с другом, что может привести к погрешности в измерении; поэтому убедитесь, что измерения выполнены, когда Тестовые провода разделены. Кроме того, слишком большое вспомогательное сопротивление земли принесет неприемлемую погрешность в измерениях, поэтому, соответственно, зарывайте глубинные вспомогательные земные стержни, такие как P и C, в слишком влажных местах и обеспечивают хорошее соединение в каждом соединении.

4,4 хранение данных

Измеритель способен хранить до 100 групп измерительных данных, которые не будут потеряны даже в случае отключения питания

(1) Когда счетчик стоит, нажмите MEMO, чтобы позвонить на дисплей для хранения данных, с «памяткой» сверкающей в нижней правой части ЖК-дисплея; если бы имеющаяся память была использована для хранения других данных, «использованная» будет отображаться на ЖК-дисплее при нажатии на памятку для выхода из хранения данных.

(2) Пресс «войти» кратко, чтобы переключить немного памяти положения и 10 бит, а памяти положения могут быть проверены по Пресс ing""Или"".

(3) нажмите «введите» в течение 2 секунд, чтобы сохранить группу данных в памяти и в случае, если есть данные, хранящиеся в памяти, данные по току будут покрываться предыдущими данными.

-17-

4,5 считывания данных

Функция считывания данных счетчика позволяет проверять данные, хранящиеся в измерителе.

(1) Когда счетчик стоит, нажмите MEMO, чтобы позвонить на дисплей для хранения данных, с «памяткой» сверкающей в нижней правой части ЖК-дисплея; если бы имеющаяся память была использована для хранения других данных, «использованная» будет отображаться на ЖК-дисплее при нажатии на памятку для выхода из хранения данных.

(2) Пресс «войти» кратко, чтобы переключить немного памяти положения и 10 бит, а памяти положения могут быть проверены по Пресс ing""Или"".

(3) нажмите «введите» в течение 2 секунд для чтения группы данных в памяти, если есть данные, сохраненные до в памяти

4,6 REL-относительное измерение

Относительные измерения могут быть доступны только тогда, когда тестер используется для измерения сопротивления земли. Нажмите REL, чтобы переключить режим относительного измерения с нормальным или обратно.

(1) в режиме относительного измерения символ «REL» показан на ЖК-дисплее, и существующее чтение храниться в памяти для будущих справочных целей. При следующем относительном измерении, то, что ЖК-дисплей показывает разницу между входным значением и справочным значением, то есть существующим чтением = входным значением-справочным значением

(2) при нормальном измерении сопротивления заземления не допускается вход в режим REL, когда измерение происходит.

(3) не допускается вход в режим REL при чтении или хранении данных.

(4) не допускается вход в режим REL, когда действующее чтение превышает лимит.

-18-

4,7 Макс/мин/AVG измерение

Нажмите клавишу MAX/MIN/AVG, чтобы переключить режимы между измерениями максимального, минимального, среднего и нормального, соответствующие каждому из которых символ показан на ЖК-дисплее.

(1) Когда Макс выбран, ЖК-дисплей показывает максимум всех данных.

(2) Когда мин выбран, ЖК-дисплей показывает минимум всех данных.

(3) когда AVG выбран, ЖК-дисплей показывает среднее количество всех данных.

4,8 удаления данных

Данные можно удалить при нажатии на чтение или заметку. Нажмите CLEAR коротко, чтобы удалить данные, хранящиеся в существующих позициях, и нажмите его долго, чтобы удалить все сохраненные данные.

4,9 светодиодная подсветка

Бумага для печати, чтобы включить или выключить подсветку, и она автоматически выключается через 15 секунд после включения.

4,10 автоматическое выключение

Нажмите ASP, чтобы начать или отменить автоматическое отключение. Символ""Показанный на ЖК-дисплее означает, что функция автоматического отключения была начата и исчезновение символа означает, что функция была остановлена. В случае, если работа не выполняется в течение 15 минут после включения автоматического выключения, счетчик переходит в режим сна, и звуковой сигнал будет звучать, чтобы напоминать об этом. Нажмите любую клавишу для пробуждения счетчика. Обязательно установите переключатель на «выключение», если измеритель не будет использоваться в течение длительного времени.

-19-

5. Замена батарей

5,1 Отвинтите крышку аккумулятора и снимите его.

5,2 Замените старые батареи на новые и обратите внимание на их полярность.

5,3 положите крышку аккумулятора и закрутите его.
