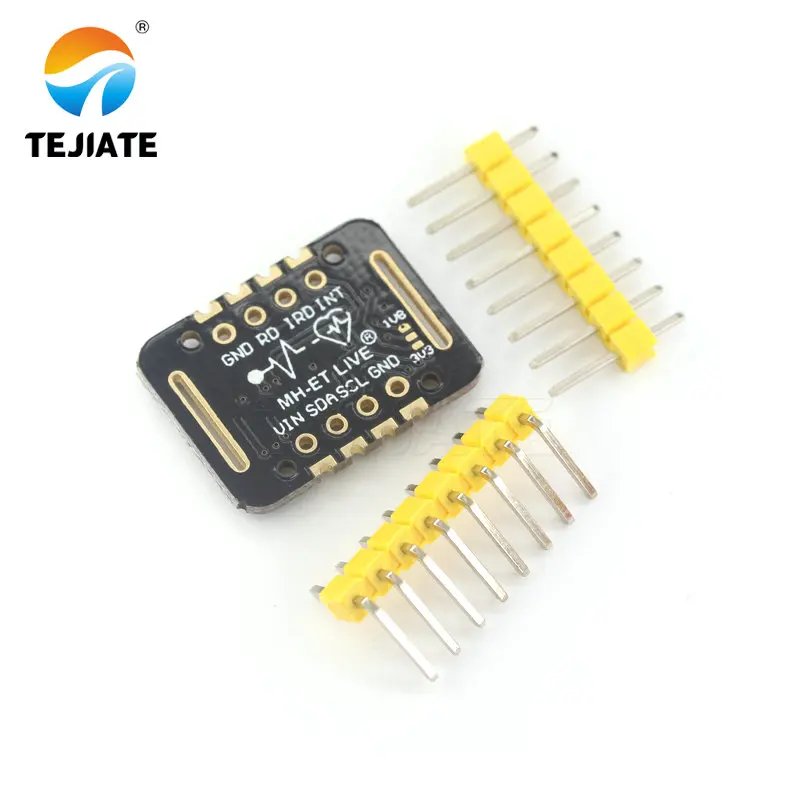

MAX30102 сердечного ритма Сенсор модуль Puls обнаружения концентрация кислорода в крови Тесты для Arduino STM32 сверхнизкой Мощность

Описание

MAX30102-это интегрированный Пульсоксиметр и модуль биодатчика сердечного ритма. Он интегрирует красный светодиодный и инфракрасный светодиодный, фотодетектор, оптическое устройство и малошумные электронные схемы с подавлением окружающего света. MAX30102 использует источник питания 18 в и отдельный источник питания 50 в для внутренних светодиодов. Носите устройство для измерения пульса и кислорода в крови и носите его на пальцах, наушниках и запястьях. Стандартный I2C-compatible интерфейс связи может передавать собранные значения на Arduino, KL25Z и другие микроконтроллеры для измерения сердечного ритма и кислорода в крови. Кроме того, чип также может выключить модуль через программное обеспечение, ток в режиме ожидания близок к нулю, и источник питания всегда поддерживается. Благодаря отличной производительности чип широко используется в мобильных телефонах серии samsung Galaxy S. Чип интегрирует стеклянную крышку для эффективного устранения внешних и внутренний свет помех и обладает лучшей надежной производительностью.Светодиодный пиковый Длина волны: 660nm/880nmСветодиодный источник питания: 3,3-5 ВТип сигнала обнаружения: светоотражательный сигнал (PPG)Выход сигнальный интерфейс: I2C интерфейсНапряжение интерфейса связи: 18-3.3V-5V (опционально)Размер отверстия в сборке: 0,5X8,5 ммПринцип работы:Метод рассеивания света: измерение пульса и насыщения крови кислородом с помощью ткани человека, чтобы вызвать различный коэффициент пропускания света, когда кровеносный сосуд бьется;Источник света: определенной длины волны освещения труба для танцев на пилоне селективный для oxyhemoglobin (HbO2) и гемоглобина (Hb) в артериального;Коэффициент пропускания преобразуется в электрический сигнал: объем артериальной пульсации изменяется на коэффициент пропускания света. В это время свет отражается тканью человеческого тела при фотоэлектрическом преобразовании, преобразованном в электрический сигнал, усиленном и выходном.Описание контакта:Вин: основной источник питания входной терминал 1,8 V-5 V;3-bit pad: Выберите подтягивающие уровня автобуса, в зависимости от pin мастер напряжения, выберите 1,8 v или 3,3 V (этот терминал содержит 3,3 V и более поздних версий); SCL: подключите часы I2C автобуса;Внесение изменений: подключенная к данным на I2C автобуса;INT: штырь прерывания чипа MAX30102;RD: Красный Чип MAX30102, светодиодный наземный терминал,-как правило, не подключен;IRD: ИК, светодиодный заземление чипа MAX30102, как правило, не подключен;Заземление: провод заземления
