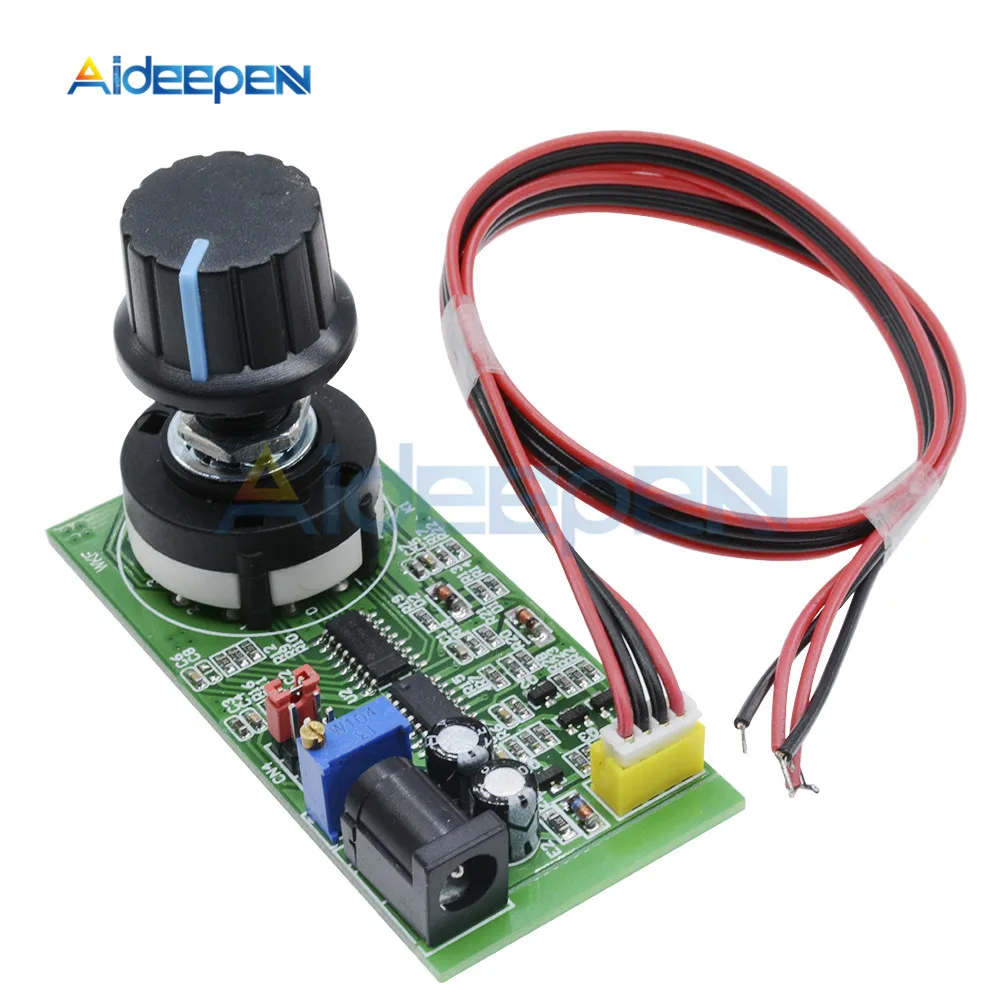

MC-11 1 Гц-100 кГц Генератор импульсных сигналов ШИМ квадратный генератор волн Модуль Регулируемая кнопка поворота DC 5-12 В

Размеры: 3,5x7 см

Питание: 5-12 В постоянного тока

Амплитуда импульсного выходного сигнала: 5-12 Vpp 50 мА (амплитуда импульса меньше входного напряжения 0,3 в)

Выход импульсный Полярность:

Положительный импульсный выход (от низкого до высокого подъема + выхода)

Выход отрицательного импульса (сбрасывается с высокой на низкую)

1Hzmdash100Hz

100Hzmdash10KHz

1KHzmdash100KHz

Широтно-импульсная модуляция: в общей сложности 11 киосков

0 выход низкий, выключен

Для детей 1-9 выход были 10%-90%

10 высокой выходной. Нормально разомкнутый

(Например, выбор отрицательного выхода, функция всего обратного)

Применение для: генератор сигналов квадратной волны, источник частоты и различные потребности и частотная модуляция Используйте устройство управления шириной импульса
