MCR14 пользовательский штрих-код, самообслуживание шкафчик встроенный модуль, КПК красная сканирующая головка, модуль двигателя

Описание

A. Профиль

MCR12 одномерный красный световой модуль является стабильной производительностью, экономически эффективные OEM продукты, в медицинской промышленности, лотерейные терминалы, торговые автоматы, автоматические шкафы для хранения

И другие отрасли широко используются. Этот продукт может обеспечить различные USB, последовательный порт, ttl, чехол с клавиатурой модели, кроме того, продукт может также обеспечить различные

Режим чтения, такой как ручное сканирование, автоматическое сканирование, Индукционное сканирование и т. д., разнообразие режима работы может обеспечить разнообразие для вашей интеграции продукта, и принесет вам хорошую соревнование

Бороться за превосходство.

B особенности и преимущества

Стабильная производительность: годы зрелых продуктов, низкое энергопотребление, Стабильная и надежная производительность. Различные режимы чтения: ручное сканирование, автоматическое сканирование, Индукционное сканирование, управление командой (последовательная поддержка) и другие режимы работы. Поддержка нескольких интерфейсов: Поддержка USB, последовательного порта, TTL-RS232, чехол с клавиатурой, различные режимы интерфейса. Узкая длинная планка сканирования кода: Быстрое сканирование штрих-кода, легко иметь дело с напечатанным штрих-кодом, бумажный напечатанный штрих-код, палочка для дисплея код. Даже при сканировании, ношении, сморщении или повреждении штрих-кодов также хорошо представлены. Поддержка нескольких систем: Поддержка Linux, Windows, Android, IOS и других систем.

C сфера применения

Шкафчики для супермаркетов, сборочные линии, оборудование для автоматизации, торговые автоматы, производство, встроенное оборудование и т. д.

D физических параметров

Вес тела	17g (USB)
Размер	18ммч * 44 мм Ш * 32 мм Д
Интерфейс	11PIN шаг 1,25
Длина провода	1500 мм
Интерфейс типа	USB *, RS232, TTL-RS232, PS/2

E эксплуатационных характеристик

Источник света	Видимый красный свет, длина волны 632 нм
Оптическая система	CCD датчик с соединением заряда
Процессор/частота	8 бит/24,5 МГц
Скорость чтения	100 раз в секунду
Питание	+ 5 V 120mA + 5%
Читайте статус	Рев ушел
Разрешение	4mil/0.1mmPCS90%
Экологические светостойкость	5000Lux Max
Штрих-кода с функцией подставки	Все, оптический патч-корд/не принимается; EAN/JAN, CODE11, CODE26, код 39, код 93, CODE128, код, бар/NW7, GS1-128, GS1 Databar, Interleaved 2, 5, Стандартный 2, из 5, Matrix 2, из 5, telesen, ISBN/ISSN, ISBT, MSI/Plessey, Китай, почтовые расходы

F Параметры окружающей среды

Рабочая температура	От 0 до 50 градусов C
Температура хранения	-20, to, 70
Относительная влажность	От 5% до 95% (без конденсации)

G надежность параметр

Срок службы
Ключ	1000000 раз
Светодиодный	30000 часов
Температура тест
Высокая температура	60 DEG C (140 F)
Низкая температура	-20 градусов C (-4 градуса F)
Время цикла	30, минут, для, высоких, темп., 30, минут, низкий, темп.
Время цикла	24 циклов
Aseismatic дизайн	2000 г, 0,7 мс, 3 оси

H глубины резкости

Плотность этикетка	Штрих-код Тип	Глубина резкости
4 мил (0,1 мм)	Код 39	На рост от 80 до 130 мм
6 мил (0,15 мм)	Код 39	70-150 мм
10 мил (0,26 мм)	Код 39	В переменного тока, 50-280 мм
13 мм (0,33 мм)	Код 39	40-280 мм
20 мм (0,5 мм)	Код 39	40-500 мм

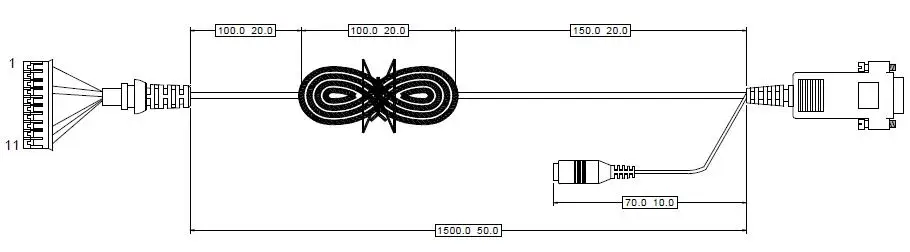

Я спецификация провода

Единица измерения: мм

(1) RS232

(2) разъем USB

(3) клавиатура

J Описание контакта

(1) RS232

(2) интерфейс USB

(3) интерфейс KBW

Интерфейс передачи данных высокой четкости

Тпе	MOLEX (или, совместимый) 11 P шаг 1,25
Pin нет.	Функция
1	GND
2	Vcc (+ 5 V)
3	ТСД
4	RXD
5	Для передачи данных хост
6	Хост CLK
7	KB данных
8	KB CLK
9	РТС
10	CTS
11	Щит

К внешнему виду Размер

Единица измерения: мм

L команду управления

Когда вы используете серийный сканер, вы можете контролировать освещение модуля и закрывать через последовательную команду

Отправить команду (16 шестигранных): 02820383

Удачное возвращение (шестнадцать шестигранных): 06

Не удалось вернуть (16 шестигранных): 15
