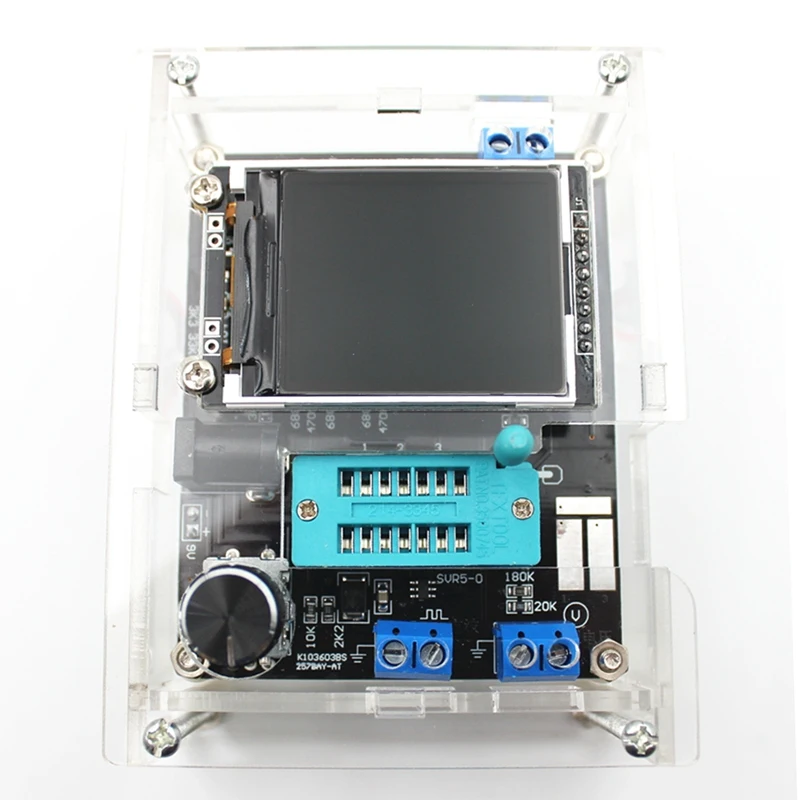

Mega328 Полный Собранный lcr-тестер Диодная емкость ESR метр ШИМ квадратная волна генератор сигналов частоты

Транзистор может быть питание от 6,8 в-12 В постоянного тока. Для этого можно использовать галетную батарею 9. Два литий-ионных аккумулятора 3,7 в серии или адаптер переменного тока. При включении, ток около 30 мА при DC 9 В.
Тестер транзисторов управляется "вращающимся импульсный кодер с переключателем" (RPEWS). Есть 4 режима работы-Короткое нажатие на ручку, длительное нажатие, левое и правое вращение ручки. Короткое нажатие включит транзистор и начнет тест. Он автоматически выключается в конце теста. Длительное нажатие и поворот влево или вправо активируют функциональное меню. Используйте больше, чем для выбора товаров. Нажмите и удерживайте ручку для выхода из функционального меню.
ТРАНЗИСТОР имеет 3 тестовых точки, TP1, TP2 и TP3, в тестовом разъеме. Справа от тестового гнезда находится тестовая площадка SMT с идентификационными номерами. Внимание: перед подключением к тестеру обязательно разряжать конденсаторы, чтобы предотвратить повреждение. Требуется дополнительная осторожность, если вы попытайтесь проверить компоненты, смонтированные в цепи. В любом случае оборудование должно быть отключено от источника питания, и вы должны быть уверены, что остаточное напряжение не остается в оборудовании.
Советы: обычно Тестер показывает напряжение батареи с каждым запуском. Если напряжение ниже предельного, отображается предупреждение. Если вы используете перезаряжаемую батарею 9 В, вы должны заменить батарею как можно скорее или зарядить ее. Если вы попытайтесь измерить небольшие значения резистора, вы должны держать сопротивление разъемов и кабелей в виду.
Важное значение имеют качество и состояние штекерных разъемов, а также сопротивление кабелей, используемых для измерения. То же самое относится к измерению конденсаторов ESR. С плохим соединительным кабелем значение ESR 0,02ohm может вырасти до 0,61ohm. Вы не должны ждать очень высокой точности результатов измерений, особенно измерения ESR и результаты измерения индуктивности не очень точные
Самопроверка и калибровка:
Самоиспытание может быть подготовлено путем соединения всех трех тестовых точек вместе и толкания RPEWS. чтобы начать самопроверку, RPEWS должен быть нажат снова в течение 2 секунд. тестер с подсказкой для следующего шага. подождите, пока в подсказке «изолировать зонды», а затем отсоедините тестовые точки.
Тестер скоро отобразит «1-|-3 более 100 nf». конденсатор с любой емкостью от 100 NF до 20 мкФ, подключенный к pin 1 и pin 3, необходим для последней задачи калибровки. вы должны подключить конденсатор, после того как этот текст будет показан. С помощью этого конденсатора напряжение сдвига Аналогового компаратора будет компенсировано за лучшее измерение значений емкости.
Функция меню:
1. Выключите
Введите эту функцию, тестер немедленно отключится.
2. Транзистор
Для тестирования транзистора, это также функция по умолчанию при включении.
3. Частота
Измерение частоты, для частот ниже 25 кГц нормальное измерение происходит с измерением времени. Это дополнительное измерение выполняется только после нормального измерения частоты.
4. F-генератор
Генерация сигнала, эта функция может выводить квадратную волну. С различной частотой на выбор.
5. 10-битная ШИМ
Функция «10-битная ШИМ» (импульсный Ширина модуляция) генерирует одночастотный (7812,5 Гц) с выбираемым импульсом
Цвет: черный
Материал: пластик
Посылка в комплект входит:
1 * Полностью Собранный транзисторный тестер
1 * акриловый чехол DIY
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
