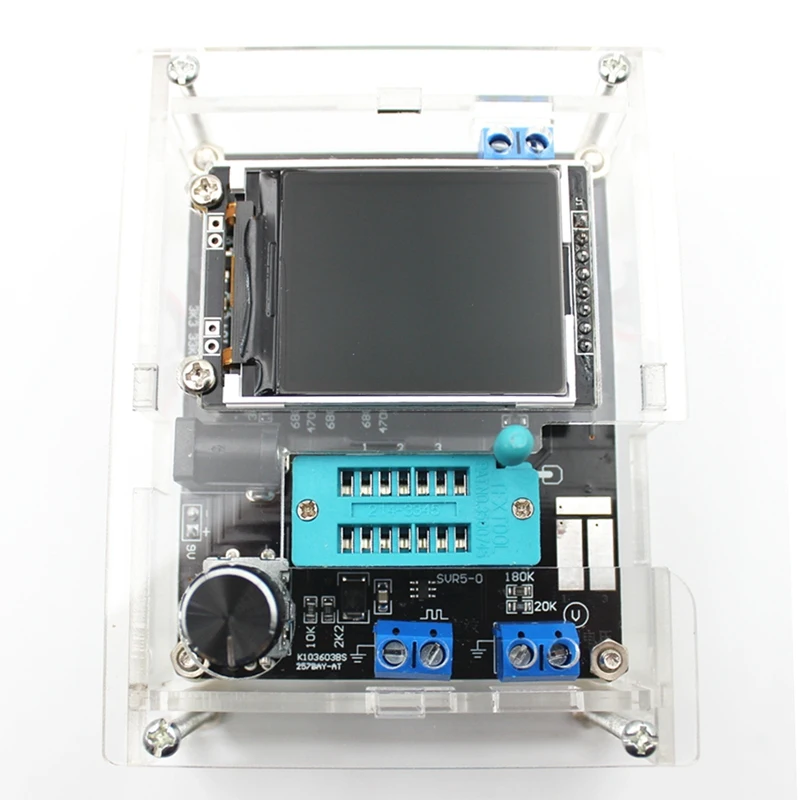

Mega328 Полный Собранный Транзистор тестер LCR диод емкость ESR метр ШИМ квадратная волна генератор сигналов частоты

ТРАНЗИСТОР может питаться от 6,8-12 В постоянного тока. Этого можно достичь с помощью аккумулятора со встроенным слоем 9 В. Два литий-ионных аккумулятора 3,7 в серии или адаптер переменного тока. При включении питания ток составляет около 30 мА при 9 В постоянного тока.
Транзисторный тестер управляется с помощью «поворотного импульсного датчика с переключателем» (RPEWS). Есть 4 режима работы-Короткое нажатие на ручку, длительное нажатие, поворот ручки влево и вправо. Короткое нажатие включит транзистор и начнет тест. Он выключится автоматически в конце теста. Длительное нажатие и поворот влево или вправо активируют функциональное меню. Используйте больше, чем для выбора элементов. Нажмите и удерживайте ручку для выхода из функционального меню.
ТРАНЗИСТОР имеет 3 тестовых точки, TP1, TP2 и TP3 в тестовом гнезде. Справа от тестового гнезда находится тестовая площадка SMT с идентификационными цифрами. Внимание: все способы обязательно разряжайте конденсаторы перед подключением их к тестеру, чтобы предотвратить повреждение. Дополнительная осторожность требуется, если вы попытайтесь проверить компоненты, смонтированные в цепи. В любом чехол оборудование следует отключать от источника питания, а также вы можете быть уверены, что в оборудовании не оставалось остаточного напряжения.
Советы: обычно Тестер показывает напряжение батареи при каждом запуске. Если напряжение опускается ниже лимита, отображается предупреждение. Если вы используете перезаряжаемую батарею 9 В, вы должны заменить батарею как можно скорее или вы должны подзарядить. Если вы попытайтесь измерить небольшие значения резисторов, вы должны иметь в виду сопротивление штекерных разъемов и кабелей.
Качество и состояние штекерных разъемов имеют важное значение, а также сопротивление кабелей, используемых для измерения. То же самое имеет силу для измерения ЭСР конденсаторов. С плохим соединительным кабелем значение ESR 0,02 Ом может вырасти до 0,61 ohm. Вы не должны ждать очень высокой точности результатов измерений, особенно измерение ЭСР и результаты измерения индуктивности не очень точные
Самостоятельная проверка и калибровка:
Самопроверка может быть подготовлена путем соединения всех трех тестовых точек вместе и толкания RPEWS. чтобы начать самопроверку, RPEWS необходимо нажать снова в течение 2 секунд. тестер с подсказкой для следующего шага. подождите, пока в подсказке не появится сообщение "изолировать зонды", а затем отключите тестовые точки.
Тестер скоро покажет "1-|-3 более 100 НФ". для последней задачи калибровки требуется конденсатор с любой емкостью от 100 нФ до 20 мкФ, подключенный к контакту 1 и контакту 3. вы должны подключить конденсатор, после этого текста. С этим конденсатором смещенное напряжение Аналогового компаратора будет компенсировано для лучшего измерения значений емкости.
Функция меню:
1. Выключите
Введите эту функцию тестер немедленно выключится.
2. Транзистор
Тест транзистора, это также функция по умолчанию при включении.
3. Частота
Измерение частоты, для частот ниже 25 кГц за нормальным измерением следует измерение времени периода. Это дополнительное измерение следует только после нормального измерения частоты.
4. F-генератор
Генерация сигнала, эта функция может выводить квадратную волну. С различной частотой на выбор.
5. 10-битная ШИМ
Функция «10-битная ШИМ» (импульсный Ширина модуляция) генерирует фиксированную частоту (7812,5 Гц) с выбираемым импульсом
Цвет: черный
Материал: пластик
Посылка в комплект входит:
1 * Полностью Собранный тестер транзисторов
1 * акриловый чехол DIY
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
