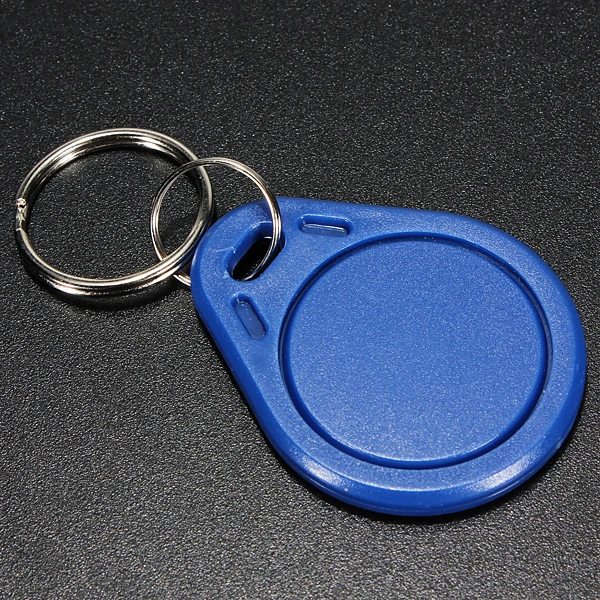

MFRC-522 RC522 RFID модуль IC карты индукционный датчик с бесплатной S50 карты брелок

Описание

MF522-AN модуль оригинальный Philips MFRC522 чип дизайн схема кард-ридер, простой в использовании, низкая стоимость, и относится к разработке пользовательского оборудования, считывателю и разработке передовых приложений, необходимость в дизайне/производстве пользовательской РЧ-карты.
Этот модуль может быть непосредственно загружен в различные формы для чтения.
Использует напряжение 3,3 В, через SPI интерфейс простые несколько линий непосредственно с любым пользователем cpu материнская плата, подключенная связь может гарантировать стабильную и надежную работу модуля, считыватель карт расстояния
Электрические параметры:
Рабочий ток: 13-26mA/DC 3,3 V
Холостой ток: 10-13 мА/3,3 В постоянного тока
Ток сна: <>
Пиковый ток: <>
Рабочая частота: 13,56 МГц
Поддерживаемые типы карт: mifare1 S50, mifare1 S70 MIFARE Ultralight, mifare Pro, MIFARE DESFire
Рабочая температура окружающей среды:-20-80 градусов Цельсия
Температура хранения окружающей среды:-40-85 градусов Цельсия
Относительная влажность: Относительная влажность 5%-95%
RC522 чип
MF RC522 применяется к высокоинтегрированной технологии чтения и записи 13,56 МГц бесконтактной карты связи, NXP запускается компанией для "настольного" применения низкого напряжения, низкой стоимости, небольшой размер бесконтактной карты чипа для чтения и записи, умные счетчики и портативные устройства разработали лучший выбор.
MF RC522 использует передовую схему модуляции и демодуляции, полностью интегрированную во все типы 13,56 МГц пассивных бесконтактных методов и протоколов связи.
14443A совместимые транспондерные сигналы.
Цифровая часть для обработки кадров ISO14443A и обнаружения ошибок.
Кроме того, поддерживает быстрый алгоритм шифрования крипто1, термическую проверку продуктов MIFARE.
MFRC522 Поддержка серии MIFARE высокоскоростной бесконтактной связи, двусторонняя скорость передачи данных до 424 кбит/с.
В качестве новых членов серии карт чтения 13,56 МГц высокоинтегрированного чипа, MF RC522 MF RC500 MF RC530 есть много сходств, но также имеют много характеристик и различий.
Связь между ним и режимом SPI хоста помогает уменьшить подключение узкий Объем печатной платы, снизить расходы.
Интерфейсы модуля SPI Параметры:
Скорость передачи данных: максимум 10 Мбит/с
