MHS-3225A двухканальный DDS генератор сигналов 25 МГц Синусоидальная волна 200MSa/s DDS источник сигнала частотомер ttl выход (от 3257 руб.)

Описание

MHS-3200 добавляет генератор сигналов является экономичным многофункциональным генератором сигналов, который был запущен компанией Minghe Electronics в 2015 году. Прибор принимает крупные интегральные схемы FPGA и высокоскоростные микропроцессоры MCU. Внутренняя схема принимает поверхностную технологию патч, которая значительно улучшает анти-помехи и срок службы инструмента. Интерфейс дисплея принимает жидкокристаллический экран LC1602 и разделен на две линии дисплея. Верхняя линия показывает частоту тока. Следующая строка показывает другие переменные параметры или функции. Этот инструмент имеет большие преимущества в генерации сигнала, сканировании формы волны, измерении параметров и применении. Это идеальное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий и обучения, научных исследований. Основные характеристики прибора описаны ниже:

1. Хорошее качество сигнала

Наша модель может выдать небольшой сигнал в 15 mVpp на минимальном уровне и может достигать шагового значения в 1 mVpp на минимальном.

2. Различные формы волны

Может выводить синусоидальную волну, квадратную волну, треугольную волну, восходящую зубную волну пилы, падающую зубную волну пилы и 4 канала ttl сигнала, может выводить синусоидальную волну, квадратную волну, треугольную волну, подъемную зубную волну пилы, падение пилы зубной волны и 4 канала sawtooth сигнала.

3. Различные измерительные функции

Он имеет пять элементов измерения, таких как частота измерения, цикл, ширина положительного импульса, ширина отрицательного импульса и отношение занимаемого воздуха. Из них частота измерения может выбрать четыре разных момента (10 секунд, 1 секунда, 0,1 секунд и 0,01 секунд), чтобы сбалансировать скорость измерения с разрешением измерения., Также имеется счетчик 10 бит.

4. Точная регулировка амплитуды

Сигнал двух каналов этой машины оснащен прецизионным аттенюатором, Малый выход сигнала более точен, и разрешение регулировки достигает 1 мВ под минимальным выходным сигналом. Этот параметр превзошел настольную машину с ценой более тысячи юаней ..

5. Более гибкий

Оба канала могут осуществлять линейную частоту развертки и логарифмическое Время развертки.

6. Функция синхронного отслеживания является гибкой и изменяемой

Два канала этой машины могут осуществить многоканальную синхронизацию. После включения отслеживания частота CH2 полностью синхронизируется с CH1, а разность фаз регулируется. Кроме того, синхронное отслеживание амплитуды или коэффициента нагрузки может быть гибко настроено по мере необходимости.

7. Безопасный источник питания с защитой от перенапряжения

Постоянного тока в 5V1A адаптер питания используется для этой машины, и выходной интерфейс-это 5,5-2. 1 стандарт резьбового соединения. Однако, учитывая, что у пользователя могут быть адаптеры для других напряжений, таких как 12 В, 24 В и т. Д., существует возможность интерполяции. Эта машина имеет встроенную схему защиты электропитания. Вставляя адаптеры non-5 в (до 50 в), машина автоматически защищает от работы.

8. Мощная функция связи

Машина имеет интерфейс USB, может быть подключена к компьютеру для управления всеми параметрами машины, и предоставляет программное обеспечение ПК для общения и рисования любой волны, протокол связи раскрыт, и вторичное развитие облегчается.

9. Схема интерфейса является разумной

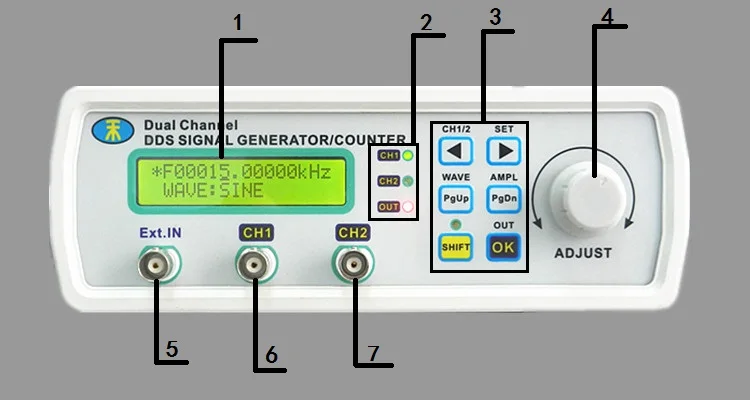

Эта машина небольшого размера, расположение интерфейса очень разумно, сигнальные выводы находятся под левым ЖК-экраном, а кнопки и ручки управления находятся справа, таким образом, когда пользователь подключается к сигнальному кабелю, операционные ручки и кнопки не будут мешать, Благодаря кнопкам SHIFT, а также клавишам «вверх» и «вниз», вы можете гибко устанавливать необходимые функции.

10. Гибкая система хранения

Функция этого источника сигнала слишком богата, пользователи в использовании процесса, если вам нужна функция, может потребоваться часто нажимать клавишу подкачки, машина имеет функцию быстрого хранения, то есть, долгое нажатие кнопки SHIFT более 2 секунд, вы можете поставить текущее функциональное хранилище интерфейса, И в следующий раз загрузка автоматически настроена на текущие настройки, например, вам нужно, чтобы линия ЖК-дисплея ниже амплитуды по умолчанию, тогда вы можете долго нажимать SHIFT, В следующий раз вы вспомните, что значительно облегчит манёвренность пользователя.

11. Дополнительный Мощность модуль

Максимальное напряжение этого выходного сигнала машины является пиковым пиком 15 В, ток в пределах 50 мА, эта амплитуда сигнала не очень большая, но может удовлетворить Общие требования, для того, чтобы решить некоторые потребности более крупных и современных приложений, наш продукт может быть выбран модуль усилителя, Таким образом, амплитуда выхода достигает 30Vpp, ток до 1 A, соответствующий суффикс модели машины изменяется с A на P, чтобы указать разницу.

MHS-3225A двухканальный DDS генератор сигналов 25 МГц Синусоидальная волна 200MSa/s DDS источник сигнала частотомер ttl выход

1, использование технологии прямого цифрового синтеза (DDS), FPGA дизайн, ультра-Низкое энергопотребление;

2, двухканальный выход, может работать синхронно, разность фаз может быть скорректирована;

3, с максимальной до 500 секунд линейной частоты развертки и логарифмической функции развертки;

4. Он имеет синусоидальную волну, треугольную волну, квадратную волну, восходящую волну пилозуба, нисходящую волну пилозуба, импульсную волну с регулируемым коэффициентом службы и другие основные функции сигналов.

5, с M0 ~ M9 имеет 10 наборов параметров памяти бит, который автоматически вызывает данные M0 при загрузке.

6. Ниже 15 МГц, максимальная амплитуда 15 VP ≤ p, максимальная амплитуда более 12 МГц, а максимальная амплитуда 8 VP ≤ p.

7, встроенный прецизион-20дб аттенюатор, амплитудное разрешение минимум до 1МВ;

8, с функцией смещения-120% ~ 120% постоянного тока;

9, регулировка коэффициента нагрузки импульсной волны является точной до 0.1%;

10, ttl выход с 4 переменными фазовыми различиями;

11, DC 5 в источник питания, и имеет защиту от перенапряжения, входной порт питания, приложенный к напряжению в пределах 50 В, не сгорит прибор.

12, Измерение частоты, измерение цикла, измерение положительной и отрицательной ширины импульса, измерение рабочего цикла и функции подсчета;

13, опционально четыре частоты ворота времени, чтобы достичь баланса между скоростью и точностью;

14, все параметры могут быть завершены внутренней калибровкой программы;

15, сильные коммуникационные возможности, полностью открытые протоколы связи, делают вторичное развитие очень простым;

16, после подключения к ПК, можно использовать компьютер для управления прибором,

Двухканальный одновременный выход 15 кГц, пик 5Vp-p Синусоидальная волна

Двухканальный одновременный выход 15 кГц, пик 5Vp-p квадратная волна

Двухканальный одновременный выход 15 кГц, пик 5Vp-p треугольная волна

CH2 канал выход 15 кГц пик 15Vp-p Синусоидальная волна

Синусоидальные волны с пиковым значением 0.015Vp-p 15 кГц в CH2 канале (то есть 15 мВ)

CH2 канал выход 15 кГц пиковый пик составляет 0.016Vp-p (то есть 16mv) Синусоидальная волна, шаг значение может сделать 1mv, довольно точный!

CH2 канальная Выходная Синусоидальная волна с пиком 15 кГц и пиком 0,018 Vp-p (18 мВ)

CH1 канал Выход 100 кГц пиковый пик 10Vp-p Синусоидальная волна

Синусоидальные волны с пиком 1 МГц пик 10Vp-p выход от CH1 канала

Синусоидальные волны с пиком 6 МГц пик 10Vp-p выход от CH1 канала

Канал CH1 выдает синусоидальную волну с пиковым значением 8Vp-p на 12 МГц

CH1 канал Выход 20 МГц Синусоидальная волна с пиковым значением 5Vp-p

Синусоидальные волны с пиком 25 МГц пиком 5Vp-p выход от CH1 канала

Наше отклонение сигнала может быть + 120% & nbsp; ~-120% регулировки, графическое смещение вперед 100%

Значок смещения вперед 120% Синусоидальная волна

Наш коэффициент заполненности квадратной волны 0.1% к 99.9% регулируемым.

Разность фаз между нашими двумя каналами может быть скорректирована на 0-359 градусов, и показаны две синусоидальные волны с разницей фаз в 180 градусов.
