MHS-5200A 12 МГц цифровой DDS двухканальный произвольной формы функциональный генератор сигналов частотомер высокая точность
Особенности:

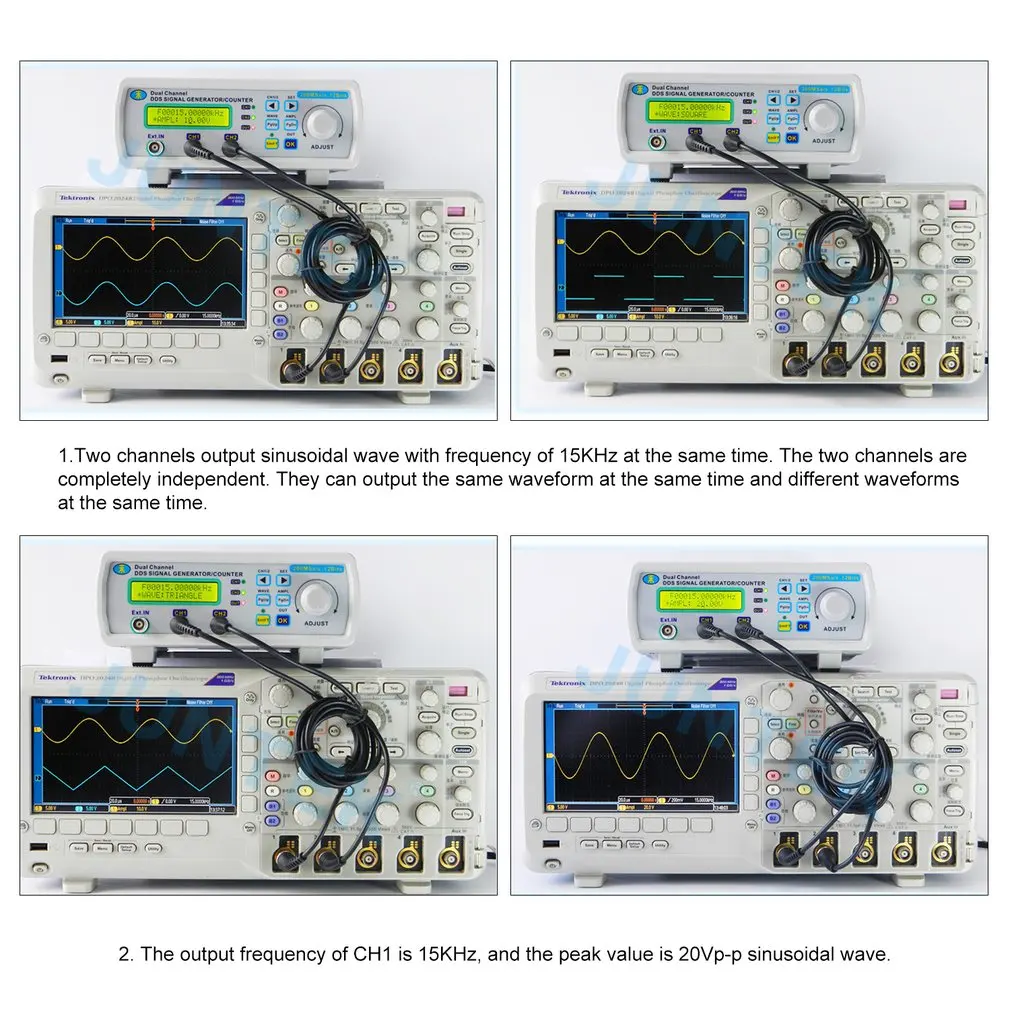

1. Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного, низкого искажения выходного сигнала; CH1 и CH2 полностью симметричные два канала, каждый канал может быть самостоятельно установлен параметры.

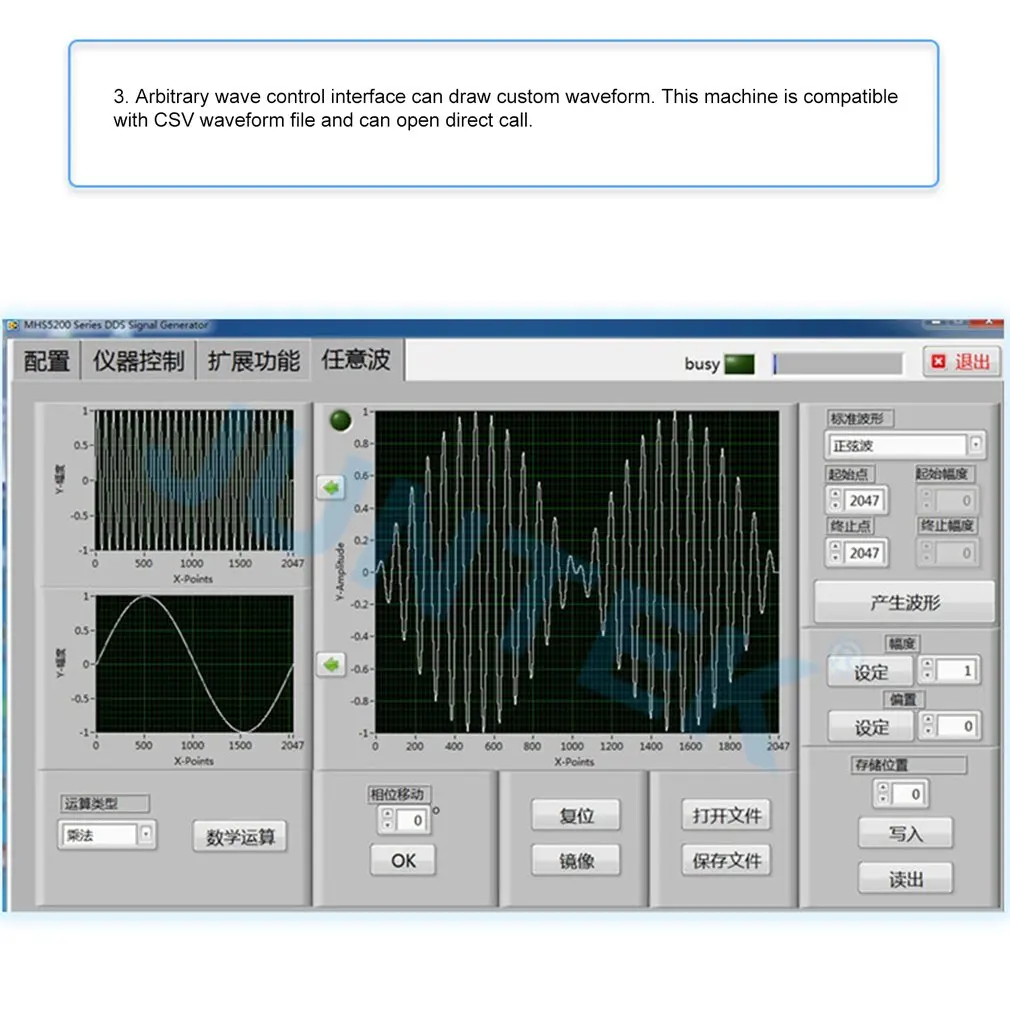

2. поддерживает пользовательскую форму волны, каждая произвольная форма памяти глубина 2048*12 бит, частота дискретизации 200 MSA/s; с импульсными поездами функция серийного вывода, позвольте блоку на любой выход 1 ~ 1048575 произвольных импульсных поездов; функции измерения: 60 МГц Частотомер и функция счетчика.
3. амплитудный Диапазон выходного сигнала 5mVpp-20Vpp, диапазон регулировки смещения постоянного тока от-120% до + 120%, разрешение 1%; функция вывода цифрового сигнала, диапазон выходного сигнала CMOS 0 ~ 10 В; генератор сигналов до 12 бит в ширину, выходная форма сигнала более деликатная, искажение формы сигнала низкое.

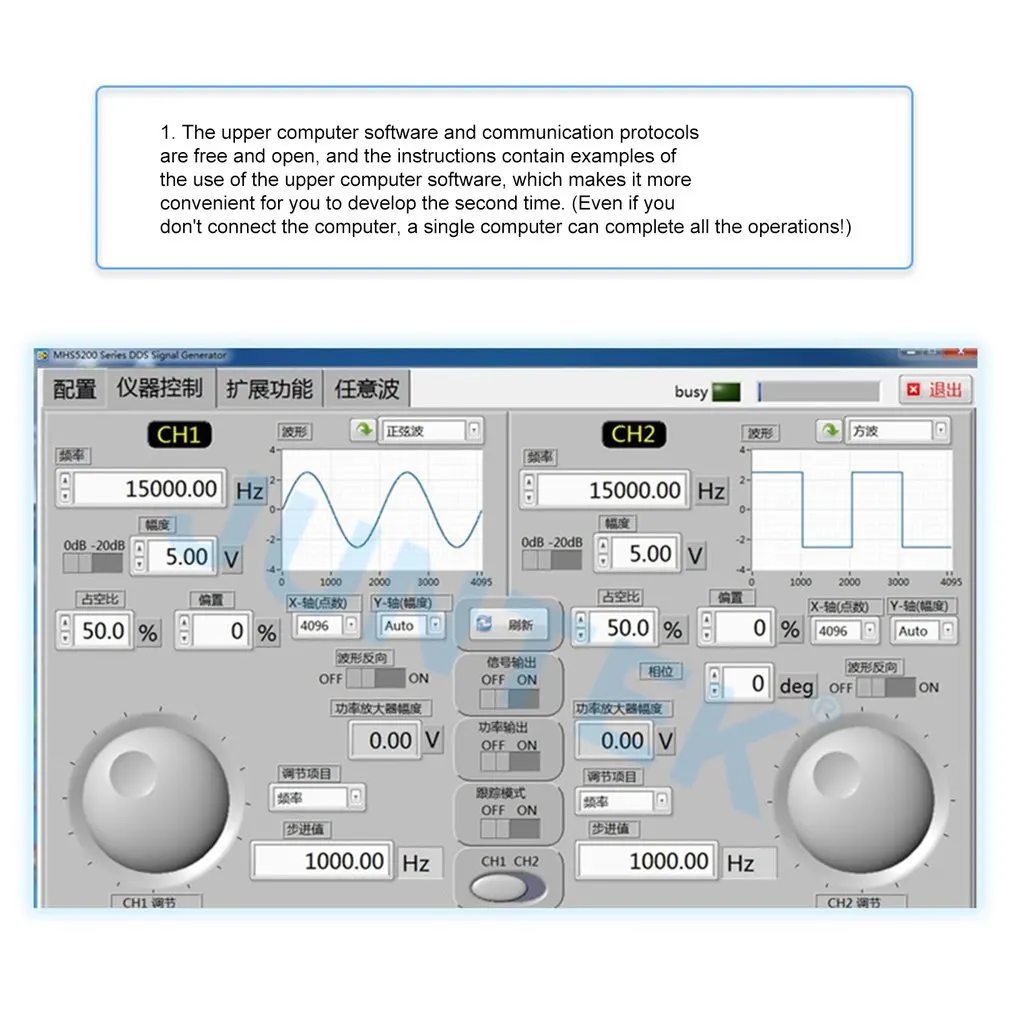

4. с полными функциями ЧПУ, отображением и регулировкой параметров выходного сигнала тока, таких как амплитуда, смещение, частота, рабочий цикл, и разность фаз двух сигналов; после подключения к компьютеру, пользователь может управлять функциями и параметрами генератора сигналов, а также регулировать и загружать произвольные формы волны.
5. высокая точность и разрешение частоты: точность частоты до 10 ^ (-6) величина, общий диапазон разрешения частоты составляет 0,01 Гц; функция отслеживания: встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры следуют функции, простой в использовании; функции сканирования: частота линейной развертки и логарифмическая функция развертки, Начальные и конечные точки сканирования можно установить свободно.

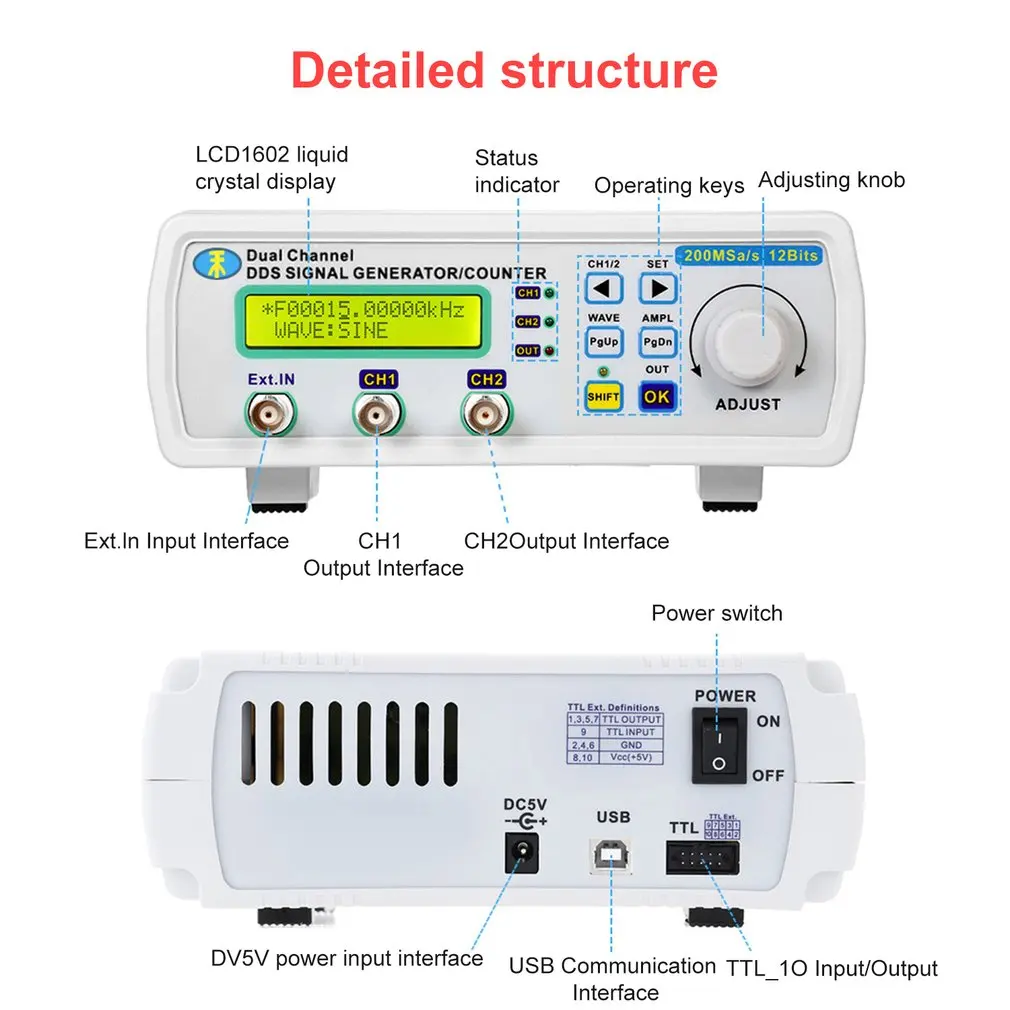

6. Особенности хранения: может хранить 16 групп параметров, установленных пользователем; Операция: ключевая операция, LCD1602 дисплей на английском языке, непосредственно цифровые параметры настройки или непрерывная ручка регулировки.
7. защита от входного перенапряжения: 5 в пост. Тока, вставка напряжения более 5 в не повредит устройство; защита от короткого замыкания на выходе: весь выходной сигнал может работать выше 60 с в условиях короткого замыкания нагрузки.

Описание:
1. MHS5200A серия двухканальный функциональный генератор сигналов сочетает в себе несколько функций s в одном, таких как генератор сигналов функции, генератор сигналов произвольной формы, генератор импульсов, развертки, счетчик и частотомер и т. Д.
2. Инструмент принимает технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов.
3. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.

Технические характеристики
Модель: MHS-5200A
Вилка: США/ЕС/Великобритания/Австралия (опционально)
Частотный диапазон
Синусоидальная волна: нормальные режимы: 0 Гц ~ 12 МГц
Квадратная волна: 0 Гц ~ 6 МГц
Треугольная волна: 0 Гц ~ 6 МГц
Sawtooth Wave: 0 Гц ~ 6 МГц
Произвольная форма волны: 0 Гц ~ 6 МГц
Ttl цифровая сигнальная волна: 0 Гц ~ 6 МГц
Выходная Модуляция: Частотная развертка
Типы сигналов: Синусоидальная/Треугольная/квадратная/подъемная Пилообразная волна, цифровая сигнальная волна CMOS и произвольная форма волны
Длина формы волны: 1024 точек
Частота дискретизации: 200 MSA/s
Разрешение амплитуды сигнала: 8 бит
Минимальное разрешение частоты: 10 МГц
Частотная погрешность: +/-5*10 ^ (-6)
Стабильность частоты: +/-1*10 ^ (-6)
Амплитудный диапазон (от пика до пика):
15mVp-p ~ 15Vp-p (12 МГц или меньше)
15mVp-p ~ 8Vp-p (12 МГц и выше)
Выходное сопротивление: 50Ω (+/-10%)
Амплитуда Разрешение:
1mVp-p (-20 дБ затухание)
10mVp-p (без затухания)
Диапазон смещения:-120% ~ 120% (соотношение смещенного напряжения и амплитуды сигнала)
Смещения Разрешение: 0,01
Диапазон фаз: 0 ~ 359 °
Разрешение фазы: 1 °
Синусоидальной волны:
Система гармоник: 40dBc (<1 МГц); 35dBc (1 МГц ~ 20 МГц)
Искажение: 0.8% (20 Гц ~ 20 кГц)
Квадратной формы волны:
Время подъема: ≤20ns
Перегрузка ≤10%
Диапазон регулировки рабочего цикла: 0% ~ 99.9%
Ttl:
Время подъема: ≤20ns
Низкий уровень: <0,3 в
Высокий уровень: 1 В ~ 7,5 в
Произвольной формы:
Количество: 16
Глубина/группа памяти: 1 Кб/16
Сканирование:
Режим сканирования: линейный развертки, бревна развертки
Время сканирования: 1-500 с
Диапазон сканирования: он определяется настройками параметров развертки

Внешние измерения
Частотный диапазон измерений:
Время затвора = 10 с 0,1 Гц-60 МГц
Время затвора = 1 с 1 Гц-60 МГц
Время затвора = 0,1 с 10 Гц-60 МГц
Время затвора = 0,01 с 100 Гц-60 МГц
Диапазон входного напряжения: 0.5Vp-p ~ 20Vp-p
Диапазон подсчета: 0 ~ 4294967295
Подсчет: вручную
Измерение положительной и отрицательной ширины импульса: 10ns разрешение, Макс. Измеряется 10 s
Периодические измерения: 20ns Разрешение, Макс. Измеримые 20 s
Измерение рабочего цикла: разрешение 0.1%, диапазон измерений от 0.1% ~ 99.9%
Выбор источника: 1. И тд. Вход (сигнал переменного тока); 2. Вход TTL-IN (цифровой сигнал)

Память:
Количество: 10
Расположение: M0 ~ M9
Интерфейс:
Режим интерфейса: Использование USB для последовательного интерфейса
Связь скорость передачи данных: 57600bps
Протокол: Использование командной строки, соглашение
Источник питания: 5 В постоянного тока
Размеры: 19,5*17,5*7 см/7,67*6,9 * 2.75in
Вес: 542 г/19,12 унций

Посылка информации:
Размер посылка: 240x210x95 мм
Вес посылка: 960 г
Цветная коробка посылка

Посылка включает в себя:
1 генератор источника сигнала
USB кабель (1 шт.);
CD-диск-1 шт.
1 плата расширения ttl
2 х BNC зажимы кабель
1 x Мощность адаптер (в: 100 ~ 240V ~ 50/60 Гц Выход: 5.0V-2.0A)
