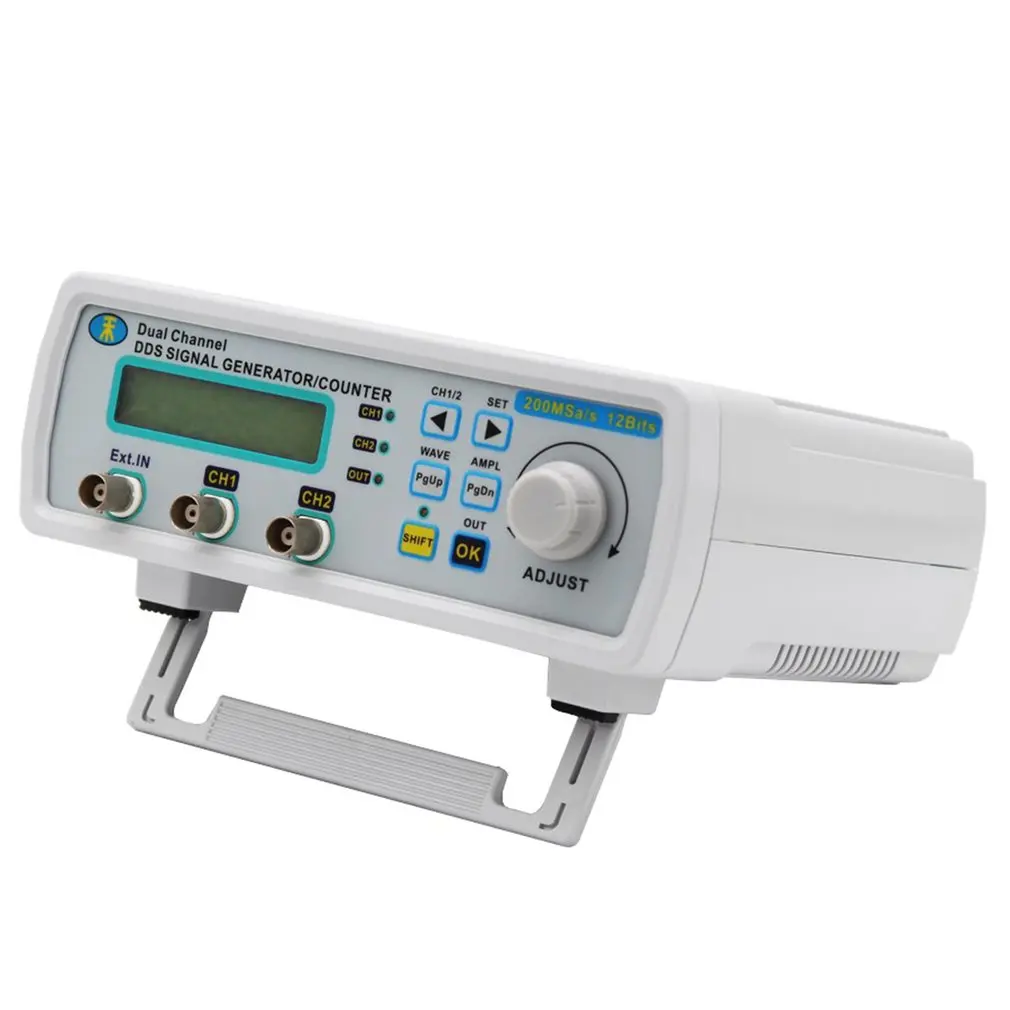

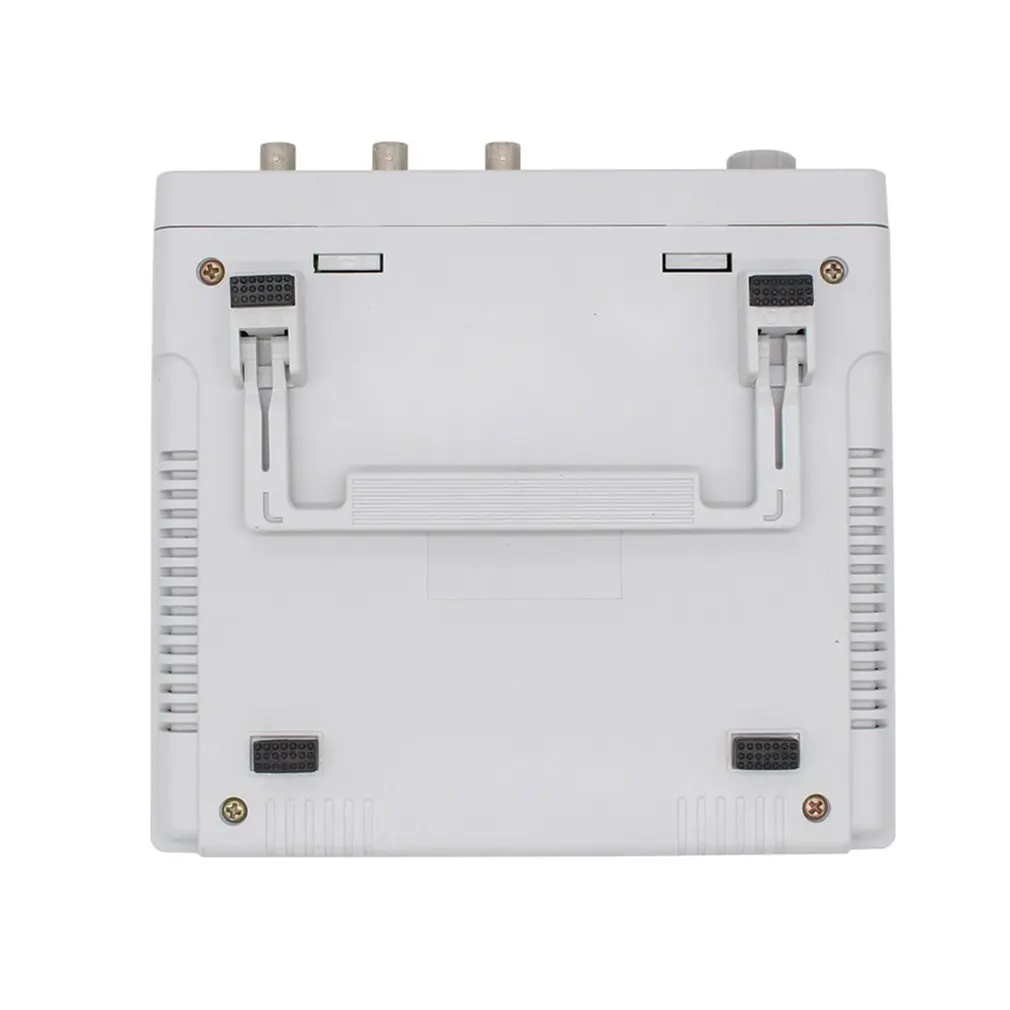

MHS-5200A 20 мгц цифровой DDS двухканальный произвольной формы функциональный генератор сигналов частотомер высокая точность

Описание

MHS-5200A 20 МГц цифровой DDS двухканальный произвольной формы функциональный генератор сигналов частотомер высокая точность

Особенности:
1. Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного, низкого искажения выходного сигнала; CH1 и CH2 полностью симметричные два канала, каждый канал может быть самостоятельно установлен параметры.
2. поддерживает пользовательские формы, каждый произвольной формы памяти глубина 2048*12 бит, 200MSa/s частота дискретизации; с импульсным функция выхода, позвольте блоку на любой выход 1 ~ 1048575 произвольных импульсных поездов; функции измерения: 60 МГц Частотомер и функция счетчика.
3. выходной сигнал амплитуда диапазон 5mVpp-20Vpp, смещение DC Диапазон регулировки-120% до + 120%, разрешение 1%; цифровая функция сигнала, CMOS Выходной диапазон 0 ~ 10 м; генератор сигналов до 12 бит, выходного сигнала для большей точности, искажение формы волны о низком заряде.
4. с полными функциями ЧПУ, дисплей и регулировать текущие параметры выходного сигнала, такие как амплитуда, смещение, частота, рабочий цикл и разность фаз двух сигналов; после подключения к компьютеру пользователь может управлять функциями и параметрами генератора сигналов, а также регулировать и загружать произвольные формы волны.
5. высокая точность и разрешение частоты: точность частоты до 10 ^ (-6) величина, общий диапазон разрешения частоты составляет 0,01 Гц; функция отслеживания: встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры следуют функции, простой в использовании; функции сканирования: частота линейной развертки и логарифмическая функция развертки, Начальные и конечные точки сканирования можно установить свободно.
6. Особенности хранения: может хранить 16 групп параметров, установленных пользователем; Операция: ключевая операция, LCD1602 дисплей на английском языке, непосредственно цифровые параметры настройки или непрерывная ручка регулировки.
7. защита от входного перенапряжения: 5 в пост. Тока, вставка напряжения более 5 в не повредит устройство; защита от короткого замыкания на выходе: весь выходной сигнал может работать выше 60 с в условиях короткого замыкания нагрузки.

Описание:
1. MHS5200A серии двухканальный Функция генератор сигналов объединяет несколько Функция в одном, как, например, Функция генератор сигналов произвольной формы генератор, генератор импульсов, развертки, счетчик и частотометра и т. д.
2. Инструмент принимает технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов.
3. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.

Технические характеристики
Модель: MHS-5200A
Вилка: США/ЕС/Великобритания/Австралия (опционально)
Частотный диапазон
Синусоидальная волна: нормальные режимы: 0 Гц ~ 20 МГц
Прямоугольная волна: 0 Гц ~ 6 MГц
Треугольники волны: 0 Гц ~ 6 MГц
Sawtooth Wave: 0 Гц ~ 6 МГц
Произвольной формы: 0 Гц ~ 6 MГц
Ttl цифровая сигнальная волна: 0 Гц ~ 6 МГц
Выходная Модуляция: Частотная развертка
Типы сигналов: Синусоидальная/Треугольники/квадратная/подъемная пилообразный сигнал, CMOS цифровая сигнальная волна и произвольной формы
Сигналов Длина: 1024 точек
Частота дискретизации: 200MSa/s
Разрешение амплитуды сигнала: 8 бит
Минимальное разрешение частоты: 10 МГц
Частота ошибок: +/-5*10 ^ (до 6 лет)
Стабильность частоты: +/-1*10 ^ (до 6 лет)

Амплитудный диапазон (от пика до пика):
15mVp-p ~ 15Vp-p (12 МГц или меньше)
15mVp-p ~ 8Vp-p (12 МГц и выше)
Выход сопротивление: 50Ω (+/-10%)

Амплитуда Разрешение:
1mVp-p (-20 дБ затухание)
10mVp-p (без затухание)
Офсетная печать диапазон:-120% ~ 120% (в соотношении напряжение смещения и амплитуда сигнала)
Смещения Разрешение: 0,01
Диапазон фаз: 0 ~ 359 °
Фазы Разрешение: 1 °

Синусоидальной волны:
Система гармоник: 40dBc (<1 МГц); 35dBc (1 МГц ~ 20 МГц)
Искажение: 0.8% (20 Гц ~ 20 кГц)

Квадратной формы волны:
Подъемный вместе время: ≤20ns
Перегрузка ≤10%
Рабочий цикл диапазон регулировки: 0% ~ 99.9%

Ttl:
Подъемный вместе время: ≤20ns
Низкий уровень: <0,3 в
Высокий уровень: 1 V ~ 7,5 V

Произвольной формы:
Количество: 16
Глубина/группа памяти: 1 Кб/16

Сканирование:
Режим сканирования: линейный развертки, бревна развертки
Время сканирования: 1 s-500 s
Диапазон сканирования: оно определяется развертки параметр настройки

Внешние измерения

Частотный диапазон измерений:
Ворота времени = 10 S 0,1 Гц-60 МГц
Ворота времени = 1 S 1Hz-60 МГц
Ворота времени = 0,1 S 10 Гц-60 МГц
Ворота времени = 0,01 S 100 Гц-60 МГц
Вход Напряжение диапазон: 0.5Vp-p ~ 20Vp-p
Диапазон подсчета: 0 ~ 4294967295
Подсчет: вручную
Положительный и отрицательный импульс Ширина измерения: 10ns Разрешение, Макс. Измеримые 10 s
Периодические измерения: 20ns Разрешение, Макс. Измеримые 20 s
Рабочий цикл измерения: 0.1% Разрешение, диапазон измерений от 0.1% ~ 99.9%
Выбор источника: 1. И тд. В Вход (сигнал переменного тока); 2. TTL-IN Вход (цифровой сигнал)

Память:
Количество: 10
Расположение: M0 ~ M9

Интерфейс:
Режим интерфейса: Использование USB для последовательного интерфейса
Связь скорость передачи данных: 57600bps
Протокол: Использование командной строки, соглашение
Источник питания: 5 В постоянного тока
Размеры: 19,5*17,5*7 см/7,67*6,9 * 2.75in
Вес: 542g/19,12 oz

Посылка информации:
Размер посылка: 240x210x95 мм
Посылка Вес: 960 г/2.12lb
Цветная коробка посылка

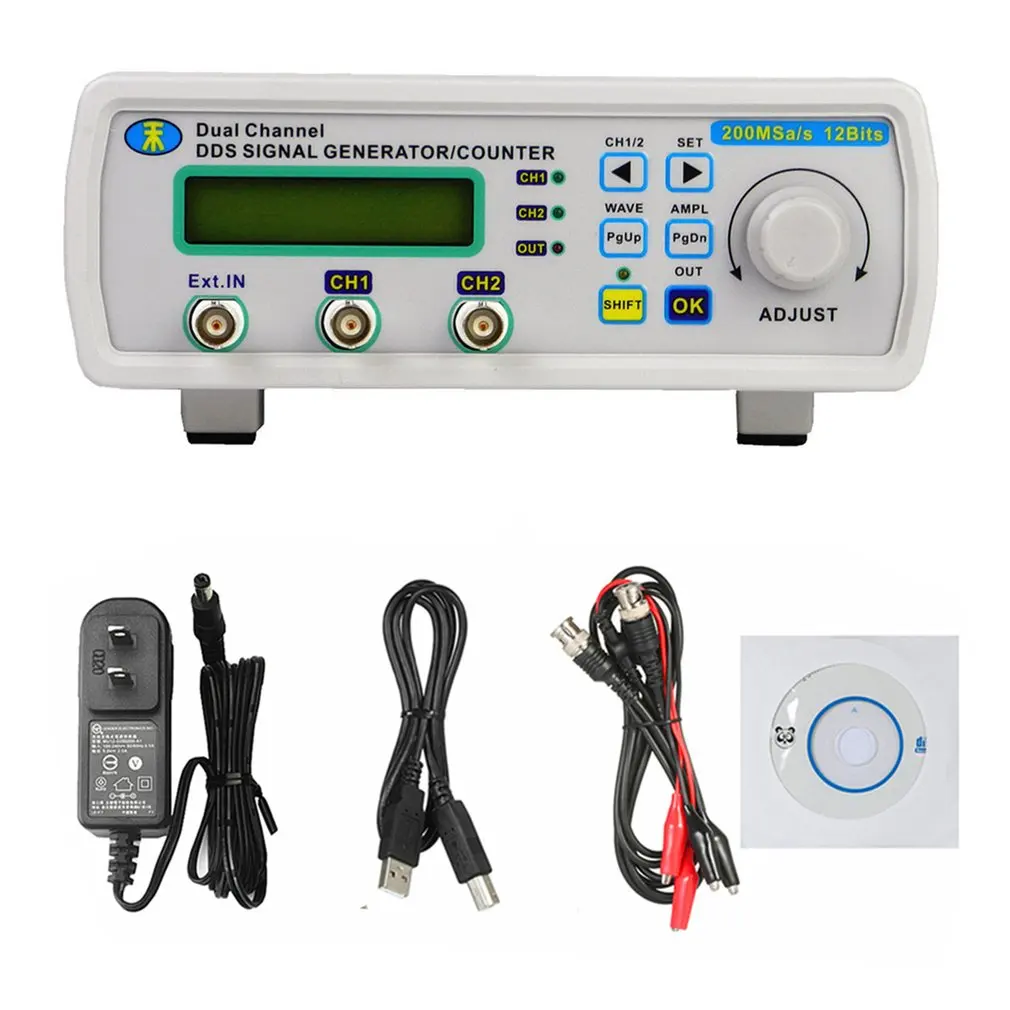

Посылка включает в себя:
1 генератор источника сигнала
USB кабель (1 шт.);
CD-диск-1 шт.
1 x ttl Плата расширения
2 х BNC зажимы кабель
1 x Мощность адаптер (в: 100 ~ 240V ~ 50/60 Гц Выход: 5.0V-2.0A)
