Описание
Отгрузочная ведомость:
Один основной плате:Основная плата 1 шт. (256 м NandFlash)
Упаковка и доставка напылением Упаковочный лист:
На фото-это Micro2440 core Разводка платы, которое разработано с 6-слойная плата и использует такой же проводки в целях удовлетворения сигнала завершения
Целостность требования. С точки зрения отладки и разработки и удобного обслуживания, мы ставим основные чипы на верхний слой. Для облегчения подключения и извлечения большего количества штырьков сигнала ЦП основная плата использует 2,0 мм интервал «U» Тип расположение контактов, поэтому мы часто называем его "U" Тип основной платы-U2440.
Micro2440-это небольшая системная плата zui, которая включает в себя базовую схему электропитания zui (источник питания 5 В), цепь сброса,
Стандартный интерфейс JTAG для отладки, индикаторная лампа для отладки пользователей, основной процессор и блок хранения и т. д. блок флэш-памяти включает NAND FLASH и NOR FLASH. Через jumper J1 вы можете выбрать, чтобы начать с NAND или NOR.
Подвижная система. Обычно, BIOS помещается в или флэш-память (мы используем supervi). В NAND FLASH записаны полные системные программы (загрузчик, ядро, файловые системы и т. Д.).
Micro2440核心板 的具体硬件资源characteristic (s):
Процессор
-S3C2440A, основная частота 400 МГц, zui высокий 533 МГц
SDRAM (синхронное динамическое ОЗУ)
-64 m SDRAM (синхронное динамическое ОЗУ)
-32bit шины данных
-Частота SDRAM часов, как 100 МГц
Флэш-память
-256 M Nand Flash on board, нелетучие при выключении питания, 1 Гб опционально
-Отключение питания на плате 2 м или флэш-памяти, не легко терять, и установка BIOS
Интерфейсы и ресурсы
-1x56 Pin 2,0 мм Шаг GPIO интерфейс PA
-1个50引脚2. 0mm间距液晶显示器和. КМОП-матрица CAMERA接口PB
-1 56 штифтов 2,0 мм расстояние системной шины интерфейс PC
-Плата сброса на плате
-10 Pin 2,0 мм интервал интерфейс JTAG на плате
-Четыре лампы для отладки пользователей
Система источник синхронизирующих импульсов
-12 м пассивный кристалл
[] Часы в реальном времени
-Внутренние часы в реальном времени (требуется дополнительная резервная литиевая батарея)
Системный блок питания
-+ 5 V
Размер
-63x52 мм
Плинтус Аппаратные ресурсы:

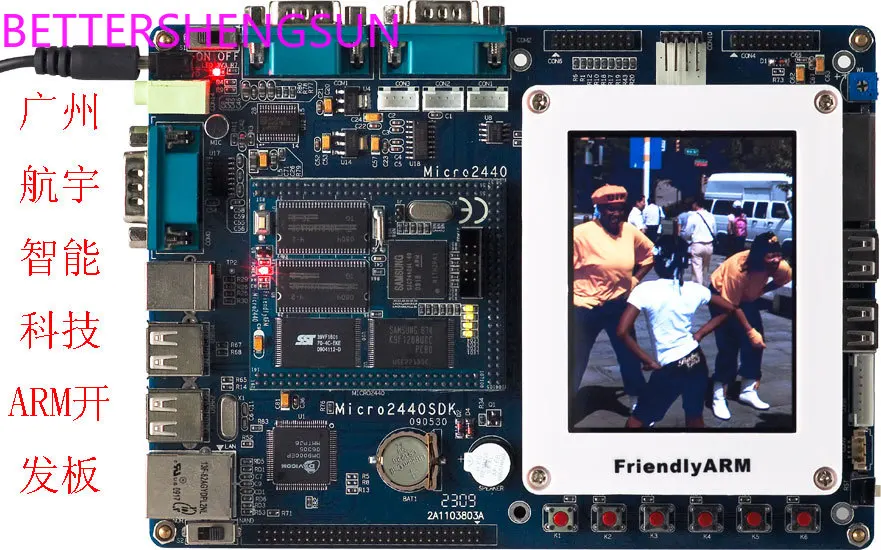

На рисунке выше показаны макетные и интерфейсные ресурсы backplane Micro2440SDK. Это двухслойная плата для удобства.
Домашнее обучение разработке справочного использования, что приводит к общим различным интерфейсам, и большинство из них сосредоточены на стороне доски, избыточный порт ввода-вывода и Системная шина выводятся на 2,0 мм pitch pin.
Micro2440SDK характеристики запасной платы:
* Интерфейс сетевого RJ-45 100 м, с помощью чипа сетевой карты DM9000
: Три последовательных порта интерфейсов, с интерфейсом RS232 и TTL соответственно
: 4 usb-хоста (с помощью протокола USB 1,1), расширенный через usb-концентратор
* 1 USB раб (с помощью протокола USB 1,1)
* Стандартный аудио выходной интерфейс, on-для платы микрофон (MIC)
: 1 ШИМ зуммер управления
* 1 регулируемое соединение сопротивления W1 для теста преобразования AD
* Шесть пользовательских клавиш вытягиваются через игольчатое сиденье, которое можно использовать в других целях.
: 1 стандартное сиденье для sd-карты
* Два ЖК-интерфейса, из которых lcd 1 41 контактный 0,5 мм интервал патч-интерфейс, можно напрямую подключить к нашей компании.
При условии, что модуль дисплея истинного цвета или плата адаптера VGA, другой ЖК-интерфейс подходит для прямого подключения к групповому творению.
7 "ЖК-дисплее.
* Два интерфейса сенсорного экрана, с 2,0 мм и 2,54 интервалом, имеют такое же определение на практики.
* КМОП Интерфейс камеры (CON4) с 20-контактный разъем 2,0 мм расстояние булавки может напрямую подключаться к нашей компании
CAM130 модуль камеры.
* Бортовой резервный аккумулятор RTC
* 1 вход питания, + 5 В блок питания
Основной интерфейс Разрешение:
В дополнение к общим стандартным интерфейсам: аудио вход и выход, DB9 Серийный COM0,
COM1, COM2, USB хост и USB раб, RJ-45 сетевой интерфейс, держатель sd-карты и т. Д. для того чтобы облегчить обучение и разработку, другие периферийные устройства и интерфейсы, такие как GPIO, интерфейс системы шины также вводятся. Их названия и определения могут быть заданы в инструкции пользователя.
Множество расширенных функций mini2440.
(1) Первая внутренняя Плата развития 2440, широко поддерживаемая Linux (Mini2440 с Linux-2.6.31)
Был официально добавлен в официальный ядро Linux)
(2) Первая макетная плата 2440, которая поддерживает универсальную usb-камеру под Linux (подобные продукты по-прежнему используются сегодня)
Почти вымершая, эффект съемки чрезвычайно плохой микро-камеры zhongxing, и нет графического интерфейса приложения)
(3) Первая макетная плата, которая унифицирует стандарт EABI кросс-составитель (аналогичная продукция по-прежнему используется в стиле пэчворк)
个Edition的编译器, 导致开发效率低下, 并且不利于初学者入门掌握)
(4) первый абзац содержит полный BSP (на основе Linux-2.6.29 (в настоящее время Linux-2.6.32.2) и WindowsCE 6,0)
И полностью оснащен графическим интерфейсом утилиты приложения (некоторые аппаратные средства аналогичной продукции только настроены, и также
Тестирование кода на ранней командной линии с дружественной рукой
(5) Первая плата 2440, которая поддерживает. Чистая 3,5 и Tencent осень (октябрь 2009, WindowsCE 6,0 дополнение
Ding выпуск 3)
(6) Первая плата разработки позволяет пользователи настроить Windows CE загрузочный экран свободно и просто без программирования.
Она также может начать систему в течение 10 секунд (система Windows CE аналогичных продуктов обычно начинается в 30 секунд или даже 70 секунд)
(7) Первая плата разработки, которая поддерживает обновления USB сжигания Linux (поддержка yaffs2) и Windows CE 6,0, и поддерживает все Nand Flash резервного копирования на ПК,
Действительно подходит для массового производства
Макетная плата программное обеспечение характеристики
1. Linux 2.6.32.2 характеристики системы
Edition
-Linux 2.6.32.2 (BSP Адаптивная 64 M/128 M/256 M/512 M/1 GB Nand Flash)
Поддерживает файловых систем
-Yaffs2 (рекомендуется читаемая файловая система)
-Cramfs (сжатая файловая система только для чтения, рекомендуется, когда данные не обновляются онлайн)
-Ext2
-Fat32
-NFS (сетевая файловая система, простая в использовании при разработке драйверов и приложений)
Основные драйверы (следующие драйверы представлены в исходном коде)
-3 последовательных порта Стандартный драйвер
-DM9000 езды на автомобиле
-Аудиодрайвер (UDA1341) (записываемый)
-Драйвер RTC (время отключения питания)
-Пользовательский светодиодный привод лампы
-Хост USB диск
-Настоящий цветной ЖК-драйвер (включая привод 1024x768VGA)
-Сенсорный экран
-Универсальный драйвер USB камеры без привода
-USB мышь, USB драйвер клавиатуры, USB диск, мобильный жесткий диск
-Драйвер sd-карты, может поддерживать высокоскоростную sd-карту, емкость zui до 32G
-I2C-EEPROM
-ШИМ зуммер
-Подсветка ЖК-дисплея драйвер
-Драйвер преобразования A/D
-Привод часов (сброс часов эквивалентен холодному сбросу)
Linux приложение и сервисная программа
-Busybox1.13 (набор инструментов Linux, включая общие команды Linux и т. Д.)
-Telnet, Ftp, inetd (инструменты и услуги удаленного входа в сеть)
-Боа (веб-сервер)
-Madplay (mp3 плеер на основе консоли)
-Snapshot (графическое программное обеспечение на основе консоли)
-Ifconfig, ping, route и т. д. (общие команды веб-инструмента)
Встроенная платформа графической системы (предоставляется в исходном коде)
-Qt/Встроенный 2,2
Он делится на версии x86 и arm.
Практичный Qtopia тестовая программа
Примечание: следующие программы независимо разработаны дружественной рукой и не обеспечивают исходный код.
-Тест на преобразование A/D
-Светодиодная (LED) контрольная
-Кнопки ключ тест
I2C-EEPROM-20889,-27979357971;
-С ЖК-дисплеем тест
-Тест на эхо-запрос
-Динамический просмотр и фото Универсальный водительский USB камеры
-Регистраторы
-Веб-просмотр
-Проверка часов.
-Настройки сети (параметры могут быть сохранены)
-Подсветка управление
-Языковые настройки: можно установить английский и китайский
-Запись небрежно: в основном используется для проверки точности сенсорной ручки
-MMC/SD карта и usb палка автоматическое крепление и удаление
2. Windows SCE06
Версия
-嵌入式视窗6. 0 (BSP可自适应64M/128 M/256 M/512 M/1G Nand闪存)
Характеристика
-На основе нового Патч Release3 zui (2009,10 релиз, пользователи могут добавить свою собственную мобильную версию Qiuqiu компонент, больше)
-25345; 净值3. 5
-Поддержка чтения и записи в полный каталог, и более третьи-вечерние программы могут быть установлены, такие как Mengtian рукописный метод ввода
-Поддержка быстрой загрузки (менее 10 секунд)
Предоставляет текущий внутренний zui идеальный WindowsCE 6,0 BSP (включая загрузчик), и 100% код с открытым исходным кодом, в том числе:
1-PWM управления buzze
2-CMOS камера
3-I2C-EEPROM 20889
4-АЦП аналого-цифрового преобразования
5-сторожевой
6-пользовательские ключи (6)
7-пользователь LED (4)
8-подсветка управления и управления (время отключения подсветки можно установить и пробуждать клавишами, сенсорным экраном, клавиатурой, мышью)
9-РТК
Сетевая карта 10-DM9000
11-высокоскоростная sd-карта с высокой емкостью и Zui до 32G
12-USB диск, USB клавиатура, USB мышь и т. Д.
13-Воспроизведение и запись аудио
14-сенсорный экран
15-LCD драйвер (поддержка N35/T35, A70, L80, VGA1024x768, соответствующее разрешение: 240x320,
800x480, 640x480, 1024x768)
16-Несколько ЖК-моделей можно поддерживать, просто модифицируя определение файла заголовка (в соответствии с WinCE5)
17-LCD вращение настройки
18-Perfect 3 драйвера последовательного порта (UART0 может быть указан в качестве выходных данных для настройки, просто изменяя определение файла заголовка
Или обычный последовательный порт, держать в соответствии с WinCE5)
19-цвет, положение, длина и ширина файла Nboot header можно легко настроить, изменив файл Nboot header
Пленка местоположение, фон
Win7)
21-обычный bmp файл может быть сожжен и написан как загрузочный экран через USB
В сочетании с вышеуказанными новыми и полными BSP, были добавлены следующие различные Windows CE утилиты миньпрограмм, базовые и Qtopia приложения
Сохраняйте одинаковый или аналогичный интерфейс:
-(1) ЖК-тест: ЖК-тестирование
-(2) PWM-Производитель: PWM control buzze
-(3) CMOS камера: CMOS камера динамического просмотра и фотографирования
-(4) I2C-EEPROM: чтение и написание EEPROM тест на основе автобуса 2c
-(5) часовая собака: проверка часов
-(6) A/D преобразователь: A/D Тест на преобразование
-(7) кнопки: проверка ключа
-(8) поворот: настройки вращения экрана (результаты поворота могут быть сохранены)
-(9) автонастройка: установка программы автоматического запуска
-(11) рекордер: тест на запись (оригинал, интерфейс слегка отрегулирован)
-(12) серийный помощник
-(13) светодиодный тестирование

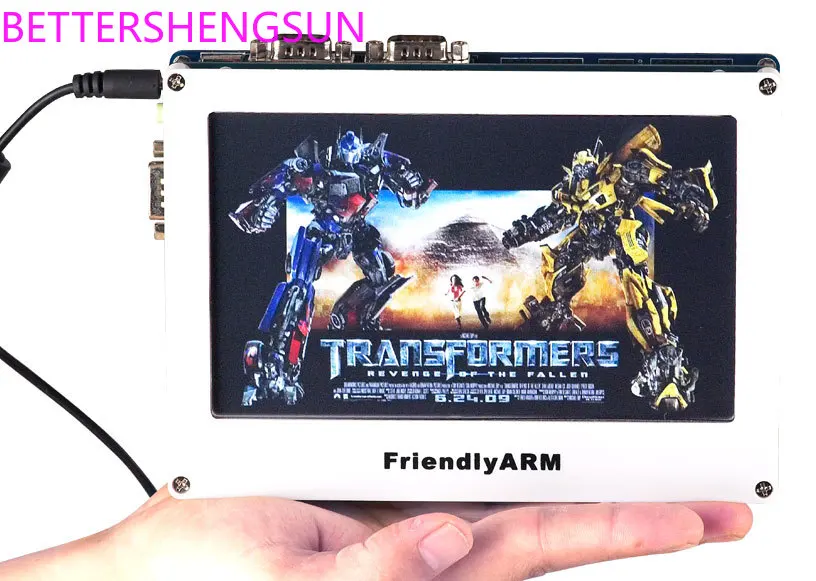

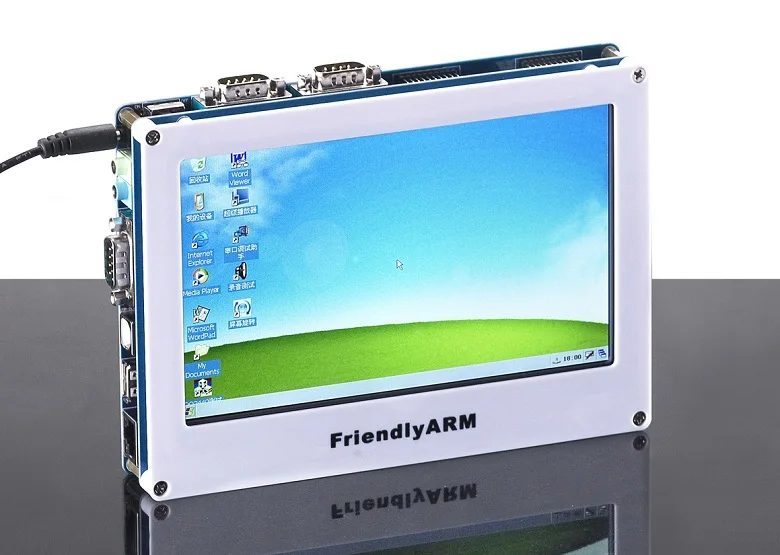

Ниже изображен комбинированный комплект micro2440
Характеристики
