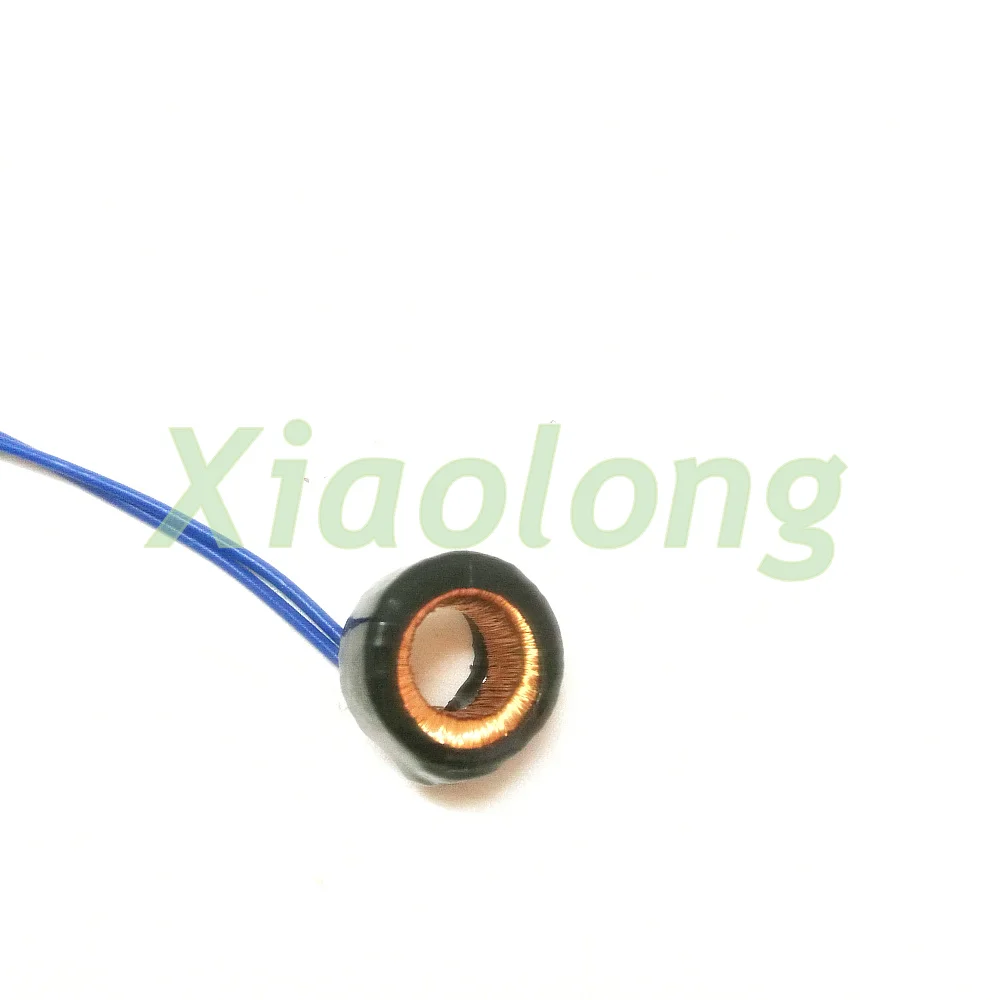

Микро-маленький трансформатор тока нулевой последовательности, индикаторное магнитное кольцо наружный диаметр 13,0 внутренний диаметр 7,0 высота 5,0 мм

Название: Ферритовое магнитное кольцо

Внешний диаметр: 13,0 мм внутренний диаметр: 7,0 мм Высота: 5,0 мм

Цвет: зеленый (спрей изоляционная краска)

Тип продукта: немагнит, несильный Магнитный

Советы

Во-первых, магнитное кольцо продается в соответствии с размером, блок мм (мм), допуск +,-0,3 мм

Во-вторых, в соответствии с размером страницы описание товара, пожалуйста, не просто представляйте покупку, если вы не понимаете, вы можете проконсультироваться со службой поддержки клиентов.

В-третьих, магнитное кольцо является хрупким, поэтому будьте осторожны при использовании. Если у вас есть какие-либо проблемы, пожалуйста, свяжитесь с нами. Применение диапазон:

Широко используется в мобильных телефонах, цветных телевизорах, мониторах, зарядных устройствах для электромобилей, сигнализациях, DVD, импульсных источниках питания, источниках питания, преобразователях DC-DC, высокочастотных трансформаторов, фильтров, индукторов, бытовых приборов, промышленная автоматизация, аппаратура, связь, медицинское оборудование, энергосберегающие лампы и так далее.

Важная информация для покупателя:

Все фотографии в этом магазине сделаны в натуральном виде. Из-за внешнего светильник и коэффициентов фокусного расстояния камеры фактические предметы и фотографии могут отличаться. Это нормальное явление. Фотографии только для справки. Пожалуйста, обратитесь к фактическому товару.

И ядро, и скелет являются относительно хрупкими и упакованными. Разнообразие больше, чем на второй день дня. Если есть другие проблемы и ситуации, пожалуйста, свяжитесь со мной вовремя!

Так как ребенок постоянно растет, если вам нужны другие модели, пожалуйста, позвоните нам для консультации и обслуживания предложения.

Материал сердечника; Ферритовое кольцо

Виток катушки; 0,12 эмалированный провод 400

Первичный входной ток трансформатора составляет 30 мА, а вторичное выходное напряжение больше или равное 250 мВ.

Трансформатор тока нулевой последовательности подходит для выхода сигнала различных выключателей утечки и регуляторов температуры.

Когда электрическое оборудование протекает, существует два вида аномальных явлений: во-первых, баланс трехфазного тока уничтожается, и ток нулевой последовательности отображается; во-вторых, в обычном времени незаряженный металлический корпус отображается на заземляющем напряжении (как правило, металлический корпус и земля, и земля имеют нулевой потенциал). 2 функция трансформатора тока нулевой последовательности протектор утечки получает аномальный сигнал через обнаружение трансформатора тока, и передает через промежуточный механизм, чтобы сделать привод действием и отсоединить питание через устройство переключателя. Структура трансформатора тока аналогична конструкции трансформатора и состоит из двух катушек, изолированных друг от друга на одном ядре. Когда Первичная катушка имеет остаточный ток, вторичная катушка вызывает ток. Протектор утечки установлен в линии, первичная катушка подключена к линии электросети, а вторичная катушка подключена к блоку отключения в протекторе утечки. Когда электрический водонагреватель и другое электрическое оборудование работают нормально, ток в линии находится в равновесии, и сумма векторов тока в трансформаторе равна нулю (ток является направленным вектором, например, направление оттока "+", а обратное направление" -"" Токи, движущиеся вперед и назад в трансформаторе, равны по величине и противоположны в направлении, а положительные и отрицательные смещаются друг с другом ". Так как в первичной катушке нет остаточного тока, вторичная катушка не вызвана, и устройство переключения протектора утечки находится в закрытом состоянии. Когда корпус электрического водонагревателя протекает и некоторые люди прикасайтесь к нему вовремя, шунт генерируется в месте неисправности. Ток утечки проходит через тело человека-Земля-рабочее место, и возвращается в нейтральную точку трансформатора (без трансформатора тока), приводя трансформатор к потоку, ток, выпадающий, несбалансирован (сумма векторов тока не равна нулю), и первичная катушка применяет остаточный ток. Таким образом, вторичная катушка ощущается, и когда значение тока достигает значения рабочего тока, определенного протектором утечки, автоматический переключатель выключает источник питания.

Начальный ток один раз через сердце 30 мА защита от утечки катушки принцип работы: 1 Когда электрическое оборудование протекает, есть два вида аномальных явлений: во-первых, баланс трехфазного тока уничтожен, ток нулевой последовательности происходит; во-вторых, нормальный не заряжен металлический корпус отображается на заземление напряжения (Обычно металлический корпус и земля имеют нулевой потенциал). 2 функция трансформатора тока нулевой последовательности протектор утечки получает ненормальный сигнал через обнаружение трансформатора тока, а также передает и передает через промежуточный механизм, чтобы сделать действие привода и отключать питание через устройство переключателя. Структура трансформатора тока аналогична конструкции трансформатора и состоит из двух катушек, изолированных друг от друга на одном ядре. Когда Первичная катушка имеет остаточный ток, вторичная катушка вызывает ток. Протектор утечки установлен в линии, первичная катушка подключена к линии электросети, а вторичная катушка подключена к блоку отключения в протекторе утечки. Когда электрический водонагреватель и другое электрическое оборудование работают нормально, ток в линии находится в равновесии, и сумма векторов тока в трансформаторе равна нулю (ток является направленным вектором, например, направление оттока "+", а обратное направление" -"" Токи, движущиеся вперед и назад в трансформаторе, равны по величине и противоположны в направлении, а положительные и отрицательные смещаются друг с другом ". Так как в первичной катушке нет остаточного тока, вторичная катушка не вызвана, и устройство переключения протектора утечки находится в закрытом состоянии. Когда корпус электрического водонагревателя протекает, и некоторые люди вовремя прикасайтесь к нему, шунт генерируется в месте неисправности. Ток утечки проходит через человеческое тело-Земля-рабочая земля, и возвращается в нейтральную точку трансформатора (без трансформатора тока), приводя трансформатор к потоку, ток течёт несбалансированно (сумма векторов тока не равна нулю), а Первичная катушка применяет остаточный ток. Таким образом, вторичная катушка ощущается, и когда значение тока достигает значения рабочего тока, определенного протектором утечки, автоматический переключатель выключает источник питания.
