Микропередатчик PCB может быть проводным питанием на пульте передачи DC3V 3,7 V 4,5 V 5V 6V 7,4 V 9V 12V TX+ AC110V 220V 240V 230V RX

Описание

Описание продукта:

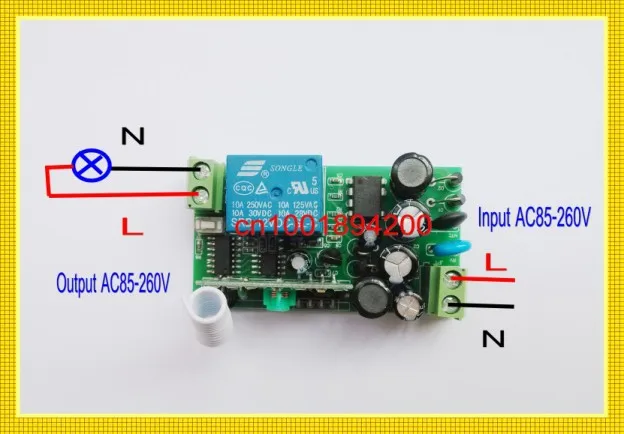

Эта плата приемника подходит для освещения, противоугонной сигнализации, дистанционного управления электрическими дверями и окнами, управления сигналом, промышленного управления, электрической цепи управления подъемным оборудованием и т. д. AC85V-AC280v компонентные материалы для пульта дистанционного управления, печатная плата принимает высококачественную двухстороннюю печатную плату, Силовая часть принимает U.S. импортированный LNK304PN Профессиональный импульсный чип управления питанием, стабильная производительность и низкое потребление, производительность гораздо выше, чем Дешевое Сопротивление Емкость понижающий канал, как правило на рынке, устойчивость к страхованию и устойчивость к давлению к эффективной защите печатной платы, Значительно улучшает весь срок службы пульта дистанционного управления. Максимально сносная 10 а текущая плата получает каждый канал, она может управлять нагрузкой переменного тока напрямую, чтобы продлить срок службы приемной платы, мы не рекомендуем управлять высокой нагрузкой мощности, мы предположили, что каждый канал контролирует мощность в 800 Вт (Импедансная нагрузка); 500 Вт (Индуктивная нагрузка); 400 Вт (Нагрузка двигателя).

Рабочее напряжение: AC85V-AC260V (Входное AC85V-260V)

Рабочая частота: 315/433 МГц опционально, оставляя нам массаж

Контактная мощность: 10 a/250 В переменного тока или менее; 10 a/30 В постоянного тока

Чувствительность приема: более 105 дБ

Тип кода: Обучающий код добавьте передатчик кнопкой обучения на плате приемника.

Выходное состояние: Мгновенный тумблер с фиксацией, отрегулированный пайкой в разные точки

A: Мгновенный ----------- подключение 2 точки под "М"

B: Переключение ------------ подключение 2 точки под "T"

C: защелкивается ------------- соединение не защелкивается

Мгновенный ------------- нажмите кнопку передатчика A, реле приемника A Включено, отпустите кнопку A; реле приемника A выключено, то же, что и B

Переключение ------------------ нажмите кнопку передатчика A в течение 1 раза, реле приемника A Включено, нажмите кнопку A снова, реле приемника A выключено, то же, что и B

Защелкивается ------------------

Нажмите кнопку передатчика A, реле приемника включено, нажмите кнопку передатчика B реле выключено.

Обучающий код

Входная мощность для платы приемника, светодиодный индикатор обучения включен в течение 3 секунд, а затем выключен, нажмите кнопку обучения, светодиодный индикатор обучения включен снова, затем нажмите кнопку передатчика, чтобы узнать. затем светодиодный индикатор снова выключен, это означает, что обучение успешно.

Очистка кода

Входная мощность для платы приемника. Светодиодный индикатор обучения на 3 s. Когда светодиодный индикатор выключен и удерживает нажатой кнопку обучения, пока светодиодный индикатор не включится снова.

8 s последний светодиодный индикатор выключен снова, это означает, что очистка успешно.

Эта плата приемника подходит для освещения, противоугонной сигнализации, дистанционного управления электрическими дверями и окнами, управления сигналом, промышленного управления, электрической цепи управления подъемным оборудованием и т. д. AC85V-AC280v компонентные материалы для пульта дистанционного управления, печатная плата принимает высококачественную двухстороннюю печатную плату, Силовая часть принимает U.S. импортированный LNK304PN Профессиональный импульсный чип управления питанием, стабильная производительность и низкое потребление, производительность гораздо выше, чем Дешевое Сопротивление Емкость понижающий канал, как правило на рынке, устойчивость к страхованию и устойчивость к давлению к эффективной защите печатной платы, Значительно улучшает весь срок службы пульта дистанционного управления. Максимально сносная 10 а текущая плата получает каждый канал, она может управлять нагрузкой переменного тока напрямую, чтобы продлить срок службы приемной платы, мы не рекомендуем управлять высокой нагрузкой мощности, мы предположили, что каждый канал контролирует мощность в 800 Вт (Импедансная нагрузка); 500 Вт (Индуктивная нагрузка); 400 Вт (Нагрузка двигателя).

Рабочее напряжение: AC85-AC260v

Рабочая частота: 315/433 МГц

Контактная мощность: 10 a/250 В переменного тока или менее; 10 a/30 В постоянного тока

Чувствительность приема: более 105 дБ

Тип кода: Обучающий код добавьте передатчик кнопкой обучения на плате приемника.

Выходное состояние: Мгновенный тумблер с фиксацией, отрегулированный пайкой в разные точки

A: Мгновенный ----------- подключение 2 точки под "М"

B: Переключение ------------ подключение 2 точки под "T"

C: защелкивается ------------- соединение не защелкивается

Мгновенный ------------- нажмите кнопку передатчика A, реле приемника A Включено, отпустите кнопку A; реле приемника A выключено, то же, что и B

Переключение ------------------ нажмите кнопку передатчика A в течение 1 раза, реле приемника A Включено, нажмите кнопку A снова, реле приемника A выключено, то же, что и B

Защелкивается ------------------

Нажмите кнопку передатчика A, реле приемника включено, нажмите кнопку передатчика B реле выключено.

Обучающий код

Входная мощность для платы приемника, светодиодный индикатор обучения включен в течение 3 секунд, а затем выключен, нажмите кнопку обучения, светодиодный индикатор обучения включен снова, затем нажмите кнопку передатчика, чтобы узнать. затем светодиодный индикатор снова выключен, это означает, что обучение успешно.

Очистка кода

Входная мощность для платы приемника. Светодиодный индикатор обучения на 3 s. Когда светодиодный индикатор выключен и удерживает нажатой кнопку обучения, пока светодиодный индикатор не включится снова.

8 s последний светодиодный индикатор выключен снова, это означает, что очистка успешно.
