Мини емкостный сенсорный комплект модуль сенсорного датчика DIY зондирования переключатель совместимый для Arduino

Описание

Мини емкостный сенсорный комплект модуль сенсорного датчика DIY зондирования переключатель совместимый для Arduino

Введение

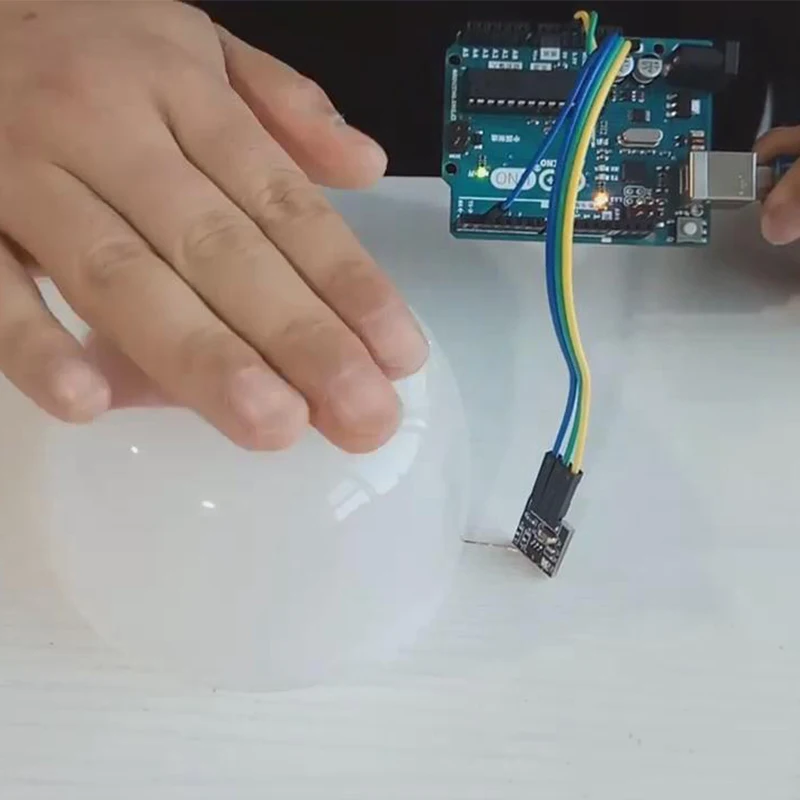

Это сенсорный модуль переключателя на основе емкостного сенсорного зондирования, модуль очень маленький, он был разработан для решения формы электрода не фиксируется, не хочу использовать печатную плату в качестве применения электрода, особенно в тех случаях, когда поверхность не является плоскостью, Но Неровная поверхность, сам модуль имеет определённую емкость проникновения, отделенную определенной толщиной пластика, акрил и стекло также могут быть очень хорошим ощущением, скрытый также очень удобно.

Параметры

Размер (Д х Ш): 1,5 см х 1,2 см

Толщина печатной платы: 1,6 мм

Толщина модуля: 6 мм

Вес: 1 г/каждый

Технические

Изолированные средства: неметаллические средства, такие как бумага, пластик, акрил, стекло и т. Д.

Проходимость: зависит от формы, размера, материала и толщины электрода

Преимущества: самокалибровка, встроенный регулятор цепи, экологический адаптивный алгоритм

PS: будьте осторожны, когда у вас есть электрод DIY, вам нужно закрыть упаковку краски или медную фольгу ленты к носителю, вы можете использовать прозрачную ленту для завершения крепления

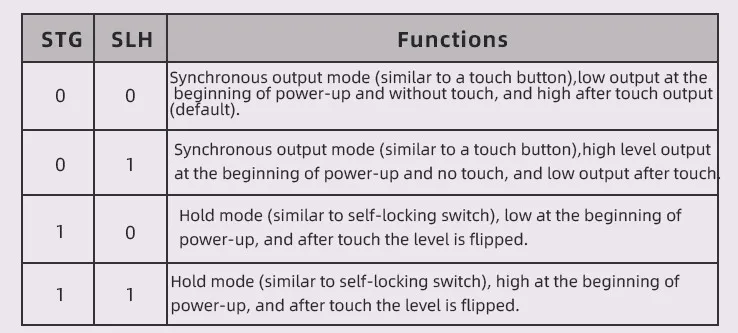

Выход Режим высокой четкости

Определение типа

Выход: ttl уровень сигнала, триггер выход высокий, не триггер выход низкий

VCC: Подключение 2,5 В ~ 5,5 В

Заземление: подключайте GND

* Штыри соединения проводов

Упаковочный лист

Мини емкостный сенсорный датчик (inculde 14,5 см эмалированный провод) * 1, Dupont линии * 3, лента из медной фольги
