Мини цифровой синий+ красный светодиод постоянного тока Вольтметр с амперным шунтом для автомобильных электрических автомобилей мотоциклов измерения

Описание

Особенности:

-Рабочее напряжение: 4,5-30 В постоянного тока

-Измерение напряжения: 0-100 В постоянного тока

-Минимальное разрешение (В): 0,1 в

-Измерительный ток: 50A (требуется внешний шунт)

-Минимальное разрешение (A): 0.1A

-Рабочий ток: <20 мА

-Дисплей: три 0,28 "светодиодный цифровой трубки

-Цвет дисплея: красный и синий (двухцветный дисплей)

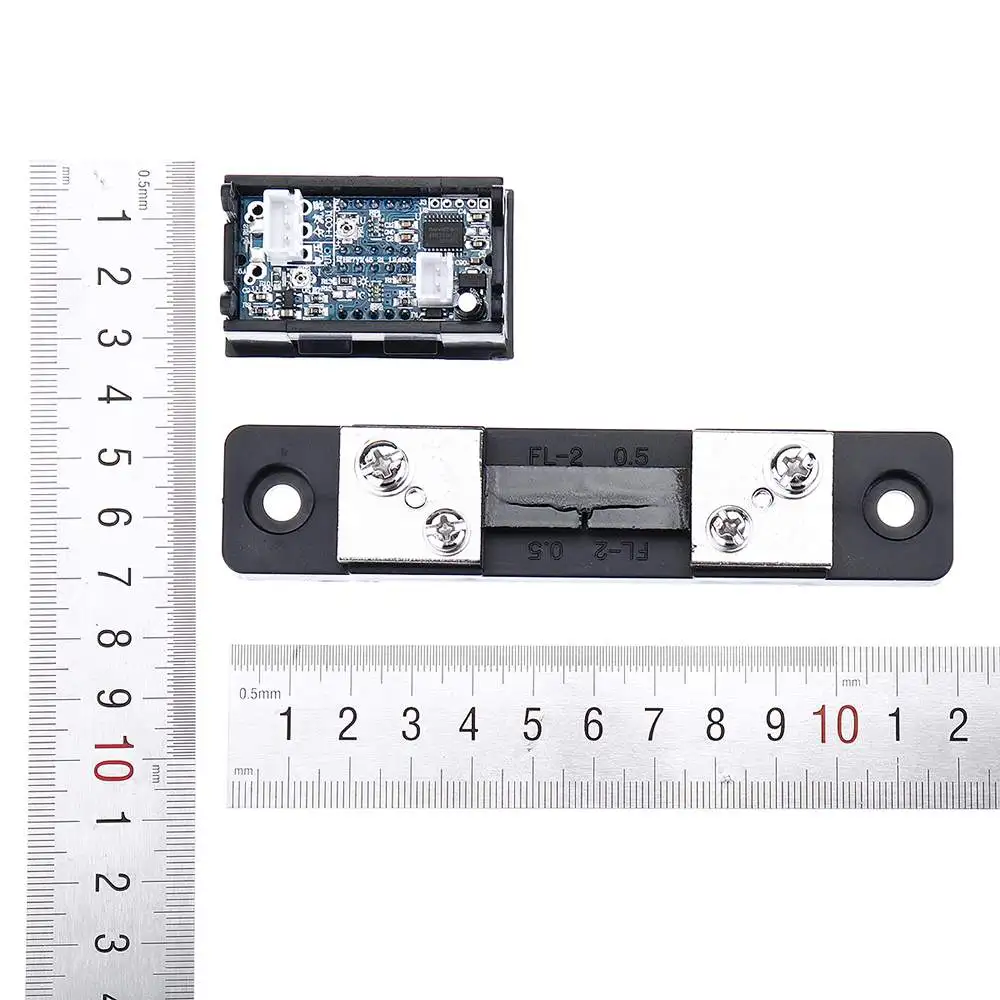

-Размеры: 48x29x21 мм

-Монтажный вырез: 45,5x26,5 мм

-Частота обновления: около 500 мс/раз

-Точность измерения: 1% (± 1 цифра)

-Рабочая температура: от-10 до 65°c

-Рабочая влажность: от 10 до 80% (без конденсации)

-Рабочее давление: от 80 до 106 кПа

-Применение: подходит для автомобильных/электрических автомобилей/мотоциклов мониторинга батареи или других продуктов измерения напряжения тока

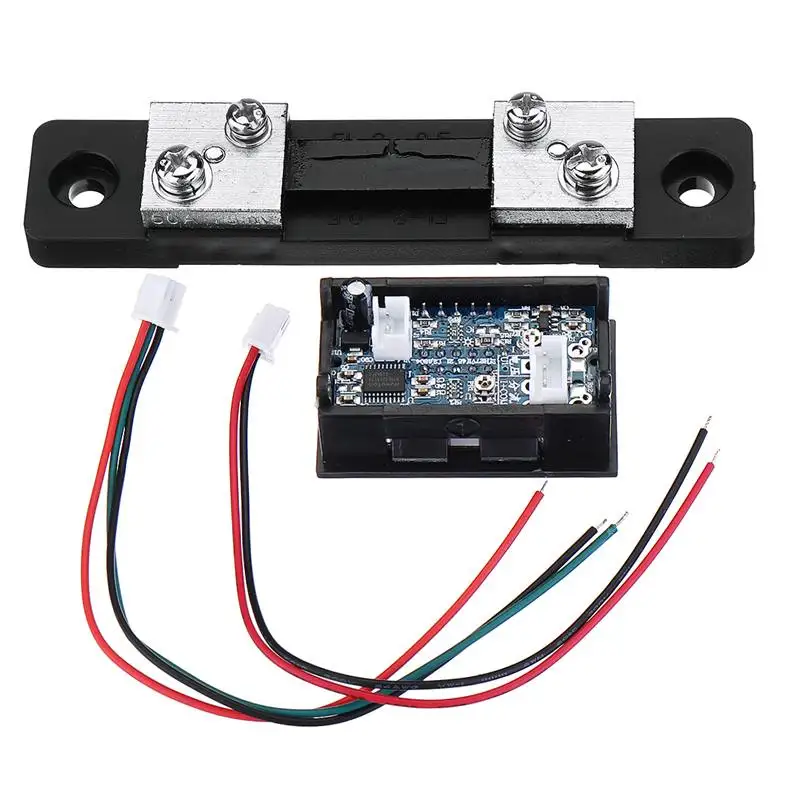

-Проводка:

-Черная линия (тонкая): пустая или понижающая цепь (модуль) отрицательный

-Красная линия (тонкая): Питание +

-Черная линия (Толстая): COM, общие измерения

-Красная линия (Толстая): PW +, измерительный терминал входного напряжения Положительный

-Желтая линия (Толстая): IN +, текущий вход +

Обратите внимание:

-Напряжение между тонкими красными и тонкими черными линиями должно быть в пределах 4,5-30 В постоянного тока

-Амперметр может быть подключен только к отрицательному прибору

-Превышает 5А, длительная полная нагрузка работает непрерывно, рекомендуется, чтобы измерительная сторона проводов непосредственно припаяна к розетке

-Когда черная тонкая линия свободна, лучше использовать изоляционную ленту вокруг открытой части провода, чтобы предотвратить короткое замыкание

-Если просто использоваться в качестве вольтметра, рекомендуется, чтобы желтая линия и черная линия были соединены вместе, чтобы предотвратить цифровой мигание амперметра

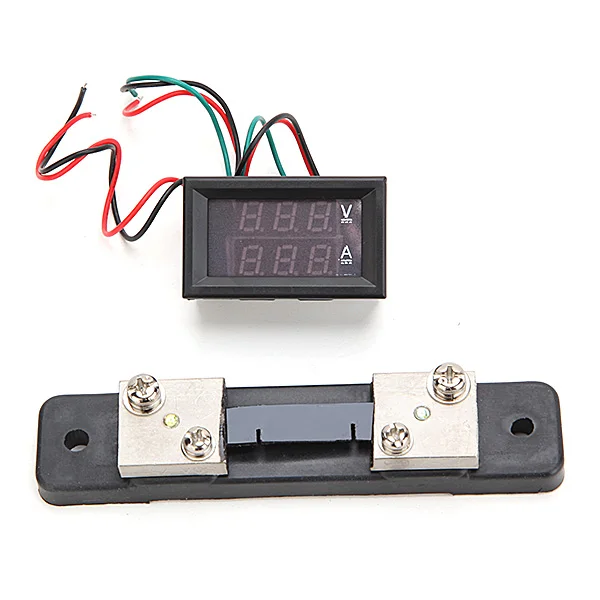

Посылка включает в себя:

1 х цифровой вольт-усилитель метр
1 х 50А/75мв шунт постоянного тока
