Описание

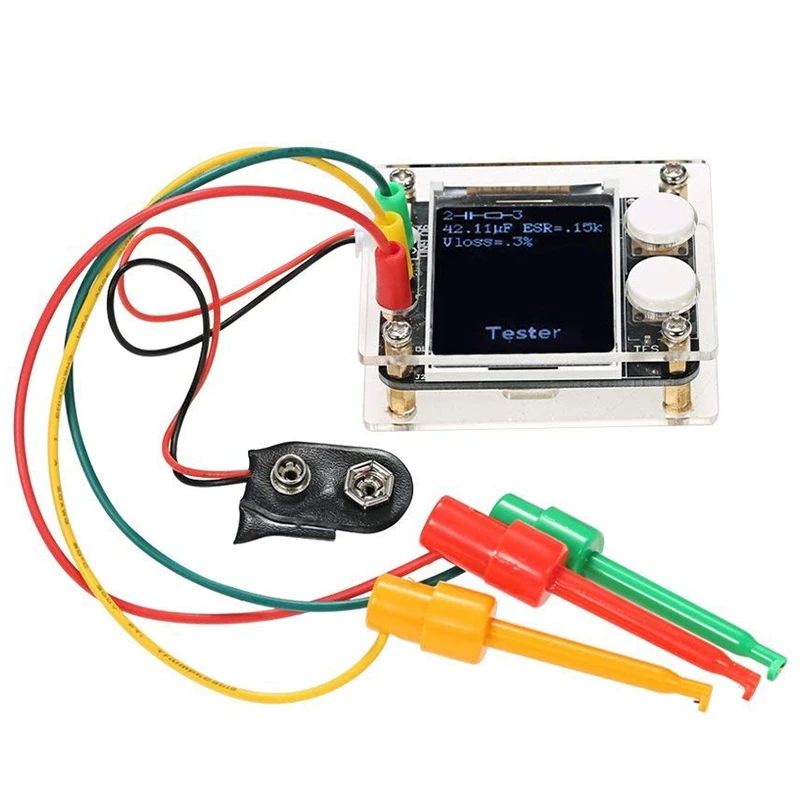

MK328 Транзистор тестер ATmega328 8 МГц цифровой Триод Емкость ESR метр с 1,8 дюймовый ЖК-экран
1. В процессоре используется высокопроизводительный микроконтроллер ATmega328 с использованием внешнего кристаллического осциллятора 8 МГц. 2. С 1,8 дюймовым ЖК-экраном, разрешение 128X160, поддерживает 65536 цветов. 3. Управление одной кнопкой, поддержка автоматического выключения для снижения энергопотребления. 4. Поддерживает питание от батареи, ток выключения менее 20nA.
5. Время каждого измерения составляет около 2 с, только измерение емкости или индуктивности, время измерения становится longer.6. Автоматическое обнаружение NPN, PNP биполярный транзистор, n-канал, p-канал MOSFET и JFET, диод, двойной диод, P-IGPT, тиристор, тиристор и так далее. Для некоторых тиристоров и тиристоров, когда тестер транзисторов не может удовлетворить триггерный ток и удерживать требования к току. Тестер транзисторов не может проверить IGPTs, которые работают более 5 В.
7. Поддержка тестовых компонентов для идентификации контактов. 8. Поддержка коэффициента усиления тока биполярного транзистора и испытания напряжения включения основного излучателя.
9. Через напряжение включения и коэффициент усиления тока, вы можете определить транзистор Дарлингтона.
10. Поддерживает пороговое напряжение затвора тестового MOSFET, емкость затвора и сток-источник на-сопротивление RDSon на 5 В напряжение ворот.
Описание каждого интерфейса выглядит следующим образом:
P4: 2,54-2 Pin белое сиденье, для входного напряжения 7-12 В постоянного тока;
Выключение: вкл/выкл, кнопка сброса (S1);
Тест: Регулировка теста, кнопка управления (S2) для однокнопочной работы всей печатной платы;
Инструкция по применению:
1. Размещенные компоненты:
Использование тестера транзисторов очень просто, тестовые контакты TP1, TP2, TP3 независимо от последовательности. Компоненты с только двумя контактами могут быть помещены на любых двух тестовых контактах. Для трех тестовых контактов в случайном порядке для трехконтактных компонентов. Два резистора и два диода могут быть протестированы одновременно.
2. Нажмите кнопку сброса S1 для выключения, а затем нажмите S2 для перезапуска нового измерения.
3. загрузка после длительного нажатия S2 (больше 1 s), введите дополнительный интерфейс выбора функции, короткое нажатие клавиши для перемещения курсора, затем долгое нажатие ввода соответствующего интерфейса функции приложения, каждая деталь выглядит следующим образом:
Цвет: черный
Материал: металл + пластик
Размер: 52*61*22 мм
Посылка в комплект входит:
1 * прибор для проверки транзистора
Внимание:
1. Перед испытанием конденсатора, обязательно разрядите конденсатор, в противном случае тестовый штифт может быть поврежден.
2. При тестировании компонентов, распаянных на печатной плате, обязательно отсоедините блок питания на печатной плате и остаточное напряжение не допускается на испытательном оборудовании.
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
5. Время каждого измерения составляет около 2 с, только измерение емкости или индуктивности, время измерения становится longer.6. Автоматическое обнаружение NPN, PNP биполярный транзистор, n-канал, p-канал MOSFET и JFET, диод, двойной диод, P-IGPT, тиристор, тиристор и так далее. Для некоторых тиристоров и тиристоров, когда тестер транзисторов не может удовлетворить триггерный ток и удерживать требования к току. Тестер транзисторов не может проверить IGPTs, которые работают более 5 В.
7. Поддержка тестовых компонентов для идентификации контактов. 8. Поддержка коэффициента усиления тока биполярного транзистора и испытания напряжения включения основного излучателя.
9. Через напряжение включения и коэффициент усиления тока, вы можете определить транзистор Дарлингтона.
10. Поддерживает пороговое напряжение затвора тестового MOSFET, емкость затвора и сток-источник на-сопротивление RDSon на 5 В напряжение ворот.
Описание каждого интерфейса выглядит следующим образом:
P4: 2,54-2 Pin белое сиденье, для входного напряжения 7-12 В постоянного тока;
Выключение: вкл/выкл, кнопка сброса (S1);
Тест: Регулировка теста, кнопка управления (S2) для однокнопочной работы всей печатной платы;
Инструкция по применению:
1. Размещенные компоненты:
Использование тестера транзисторов очень просто, тестовые контакты TP1, TP2, TP3 независимо от последовательности. Компоненты с только двумя контактами могут быть помещены на любых двух тестовых контактах. Для трех тестовых контактов в случайном порядке для трехконтактных компонентов. Два резистора и два диода могут быть протестированы одновременно.
2. Нажмите кнопку сброса S1 для выключения, а затем нажмите S2 для перезапуска нового измерения.
3. загрузка после длительного нажатия S2 (больше 1 s), введите дополнительный интерфейс выбора функции, короткое нажатие клавиши для перемещения курсора, затем долгое нажатие ввода соответствующего интерфейса функции приложения, каждая деталь выглядит следующим образом:
Цвет: черный
Материал: металл + пластик
Размер: 52*61*22 мм
Посылка в комплект входит:
1 * прибор для проверки транзистора
Внимание:
1. Перед испытанием конденсатора, обязательно разрядите конденсатор, в противном случае тестовый штифт может быть поврежден.
2. При тестировании компонентов, распаянных на печатной плате, обязательно отсоедините блок питания на печатной плате и остаточное напряжение не допускается на испытательном оборудовании.
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
|
