Многофункциональный Генератор импульсных сигналов/Регулируемая фаза/два выхода/с функцией измерения частоты

Обзор: материнская плата

1. HM340-это небольшой генератор сигналов, который может генерировать до 100 кГц частоты, рабочий цикл и фазовый Регулируемый импульсный сигнал; генерировать управление передачей сигнала рулевого управления; измерять частоту;

2. Модуль прост в использовании, данные о частоте ввода с помощью кнопки, и немедленно обновляет выходную частоту.

Область применения:

● Генератор сигналов;

● Прибора;

● Управления двигателем постоянного тока;

● Измерения частоты следующим образом:

Технические данные:

1, диапазон импульсного сигнала: 1 ~ 100000 Гц (импульсный сигнал)

2. Диапазон импульсного цикла: 0 ~ 100.0% (рабочий цикл)

3. Диапазон разности импульсной фазы: от 0 до 360 градусов (разница фазы между первым и секундным сигналами)

4, амплитуда импульсного сигнала: 5 В постоянного тока; максимальная амплитуда: 5.0в (Выходная амплитуда без изменений)

5. Диапазон частот измерения: 1 ~ 1000 K Гц

6, Измерение частоты: 1 Гц

7. Диапазон измерения частоты: ± 0,7 ~ 10 В постоянного тока (прямое соединение)

8, частота сигнала рулевого механизма: 100 Гц

9, сигнал сервопривода, ширина импульса: 500 ~ 2500 США

10, рабочее напряжение: 7 ~ 12 В постоянного тока

11, рабочий ток: <50 мА

13, размер изделия: 57 мм * 45 мм * 20 мм (длина * ширина * высота)

Описание интерфейса и связанные с ним операции

Интерфейс P4 (блок питания)

VDD: положительный источник питания (7 ~ 12 В)

GND: отрицательный источник питания

P3 интерфейс

Плавник: Измерение частоты входа.

P2: выход второго импульсного сигнала.

P1: первый импульсный сигнал.

GND: отрицательный источник питания.

Описание кнопок

Удовольствие: (выберите бит операции для настройки данных) или (нажмите для сохранения параметров настройки).

Вверх: Предыдущая страница.

Вниз: Следующая страница.

Добавить: автономный ключ.

SUB: самоуменьшающийся ключ.

Отображение интерфейса и инструкции по эксплуатации:

6,1, установите частоту импульсного сигнала

Интерфейс дисплей:

Первая линия "1. Частота"

Вторая линия "* 1 1000 Гц"

Клавиша:

Удовольствие: функциональная клавиша; (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки)

Добавить: самостоятельно добавить ключ;

Суб: самоуменьшающийся ключ;

6,2, установите импульсный сигнальный рабочий цикл

Интерфейс дисплей:

Первая линия "2. Рабочий цикл"

Вторая линия "* 0,1 50.0%"

Клавиша:

Добавить: самостоятельно добавить ключ;

Суб: самоуменьшающийся ключ;

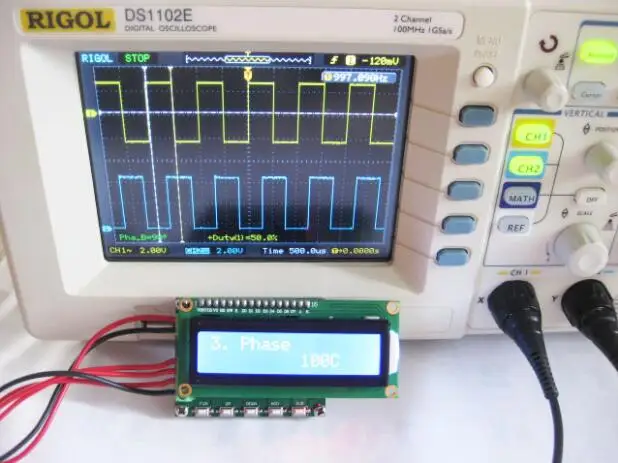

6,3. Установите разность фазы между сигналами первого и второго импульсов (первый путь для справки)

Интерфейс дисплей:

Первая линия "3. Фаза"
