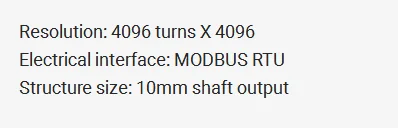

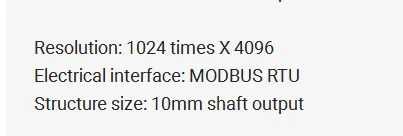

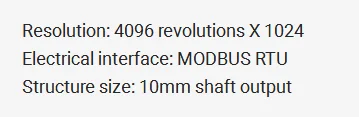

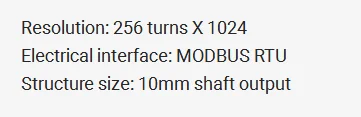

Многорежильный абсолютный энкодер поворачивается опционально 256 1024 4096 механическая передача отключение памяти

《 Потому что это механический энкодер, поэтому не нужно использовать батарею. информация о положении механически управляется кодировщиком, поэтому, даже если питание отключено, удалите мотор/кабель между приводами, все еще в состоянии сохранить информацию о положении 》

Если вы хотите измерить диапазон вращения более 360 градусов, необходимо использовать многокольцевой абсолютный энкодер. принцип кодирования с помощью часов механизма, когда Центральный двор вращается, Управляйте другим набором ярдов через шестерни (или несколько комплектов передач, несколько наборов ярдов), увеличить количество кругов на основе одного круга кодирования, для расширения Диапазон измерения энкодера, такой абсолютный энкодер называется многокольцевым абсолютным энкодером, он также кодируется механическим местоположением, каждый код позиции является уникальным и не повторяется, без памяти. еще одним преимуществом многоповоротного кодировщика является то, что из-за большого диапазона измерений, фактическое использование часто богаче, таким образом, это Нет необходимости находить нулевые точки во время установки, можно использовать положение между определенной средней школой в качестве отправной точки., это значительно упрощает трудность установки и отладки. преимущества многокольцевого абсолютного энкодера в позиционировании длины являются явными., все больше и больше используется в промышленном управлении Позиционирование 。

Применение поле:

(1) для офисаCheng machinery (2) Автоматизированная сборочная линия (3) Автоматическое складирование andAGVCar (4)Антенна отношение управления

На следующем рисунке показан сайт приложения продукта:

Продукт прошел испытание при высоких и низких температурах:

Механическая конструкция шестерни принимается внутри кодировщика:

Форма продукта Размер установки:

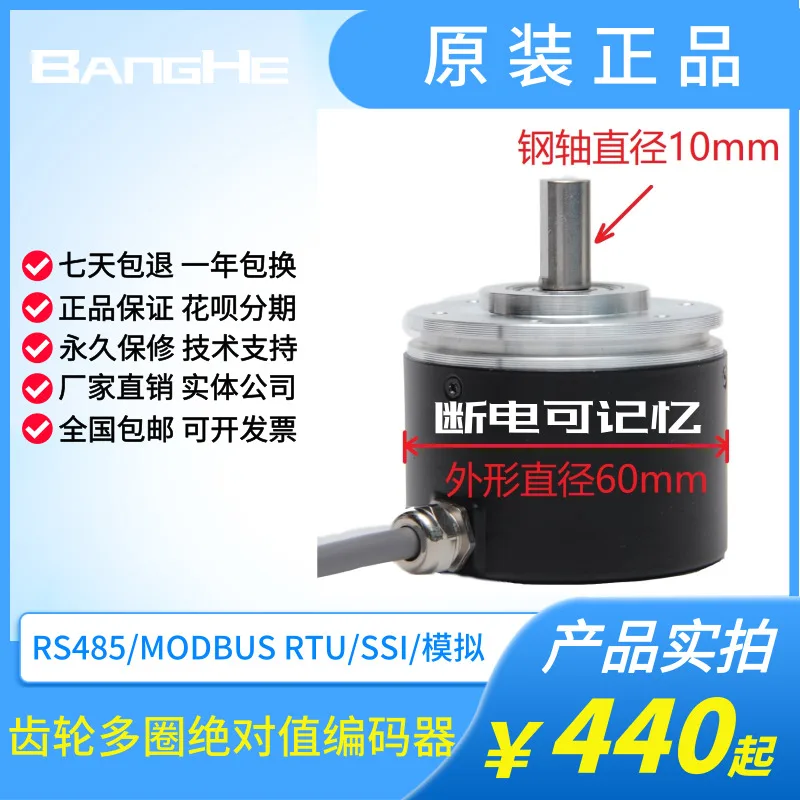

(1) наружный диаметр 60 мм, выход отверстия 8 мм

(2) Наружный диаметр 60 мм, выход 10 мм вала

Электрический интерфейс:

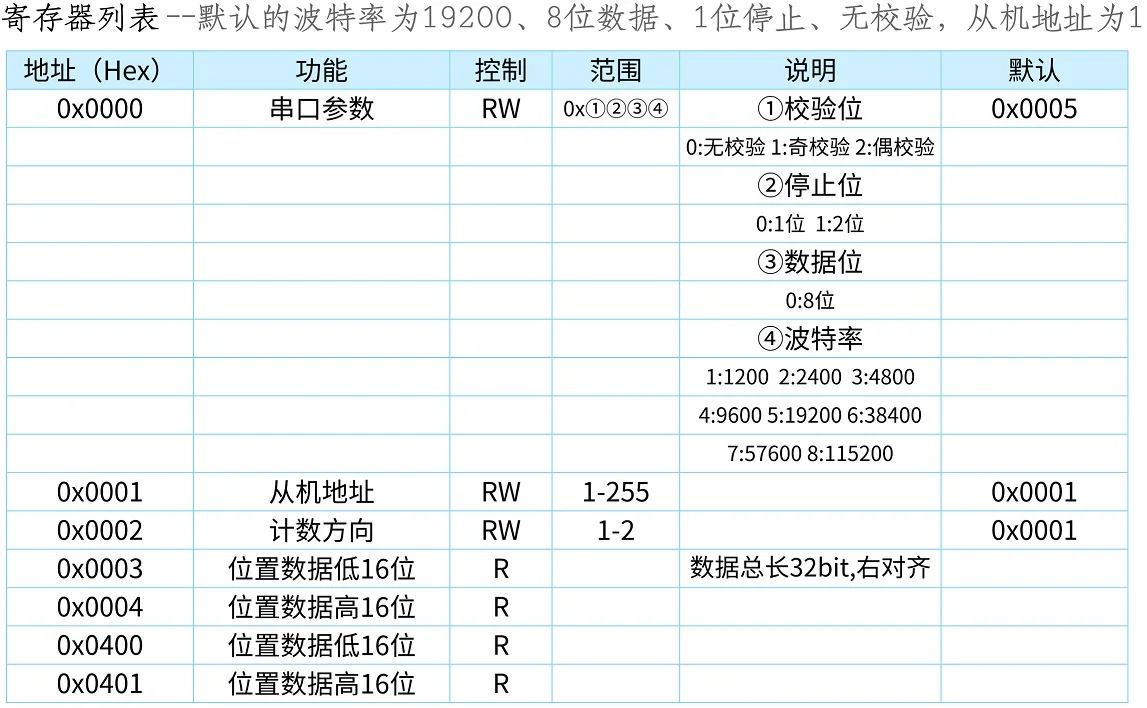

(1) RS485Free agreement --- активный Тип отправки, то есть кодер активно отправляет данные на верхний компьютер 。

Пример:

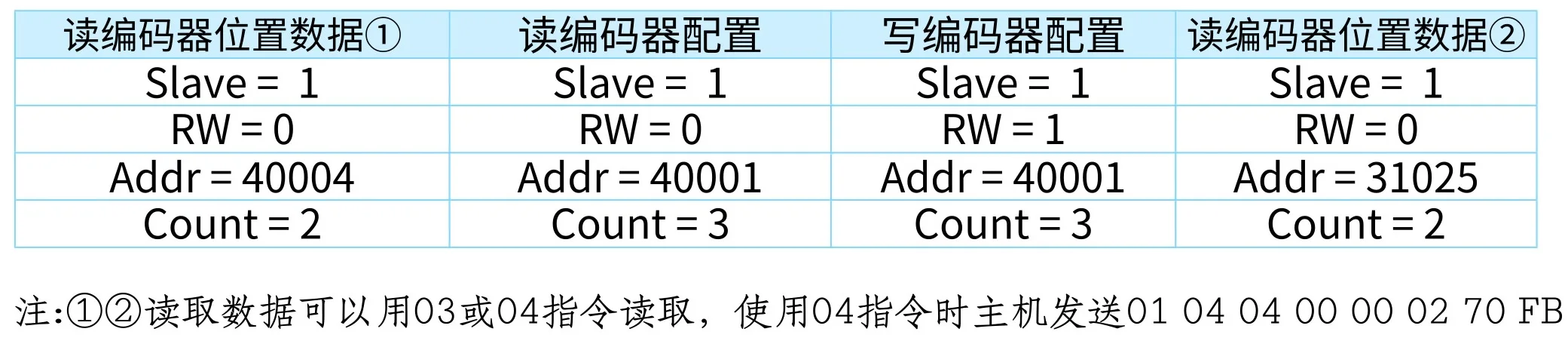

Пример: SiemensPLCConfiguration

Проводка Разрешение:

① Эта линия устанавливает текущее положение 0, доступ при установке + V, доступ при работе 0V(Кратковременный контакт, не часто используется, только для изменения)

②Доступ при смене параметров + V, отключите линию после завершения изменения, чтобы сохранить текущие настройки, доступ при работе 0V (Программирование контакт)

③Перед включением кодировщика, Подключите эту линию + VAnd Держите, после включения кодировщика, обратная передача данных(Длительный контакт)

④ Отделение для удостоверения личностиЭта линия устанавливает текущее положение 4ma/0 VPoint, доступ при установке + V, доступ при работе 0V(Кратковременный контакт)

⑤Эта линия устанавливает текущее положение20mA/10ВТочка, доступ при настройке+ Жилет)Доступа при работеС напряжением 0 В(Кратковременный контакт)

⑥Добавить нулевую функцию программного обеспечения, использовать стандарт mosbus RTUInstruction, установив текущее положение is0

(3) аналоговый выход, выходной ток или напряжение, кодировщик Имеет выходную защиту цепи, сильная надежность.

Вы можете использовать линию настройки для установки диапазона, простой и прямой. вы также можете использовать верхнее компьютерное программное обеспечение для установки диапазона., когда диапазон известный, может быть настроен сразу после установки, сохраните настройки.Аналоговый энкодер может заменить традиционный потенциометр, супер длительный жизненный опыт.

Программное обеспечение для настройки параметров:

Кодировщик может пройти 《 последовательный помощник/Пользовательское программное обеспечение 》 настройка параметров и данные мониторинга, пожалуйста, свяжитесь с продавцом, если вам это нужно. 。
