Modbus rtu RS485 изоляции и молниезащиты 8 Road 0-20mA 4 0-5 В аналоговый вход модуль сбора

Описание

811228115

Шестнадцатеричные десятичные данные, полученные из собранной картины, не соответствуют точности десятичной точки "Плавающая точка" тип, что является более доказательством того, что модуль может осуществлять высокую точность приобретения в режиме реального времени.
Во-первых, Обзор продукта:
L 12 Одноконтурный аналоговый вход (8 * 20мА + 4*5 В) и 16 бит промышленного объявления приобретения чип
L использует стандартное сообщение RS485 MODBUS RTU, и может быть Netted с программным обеспечением конфигурации, plc, промышленный сенсорный экран и так далее
L ремень связи индикатор
Система связи обеспечивает защиту, перенапряжение, перенапряжение, защиту от помех, защиту от помех, реальную индустриальную молнию
L можно широко использовать для приобретения сигнала и контроля за промышленным полевым оборудованием
L этот модуль поддерживает 485 обновлений. В отсутствие возврата на завод, вы можете настроить программу, чтобы облегчить обновление и обслуживание.
Два. Основные параметры
L аналоговый входной канал 12 single end
L аналоговый Тип входа DC type 0-20ma/4-20ma + напряжение 0-5 В
L аналоговый входной прецизионный ток: + 0.001ma, напряжение + 0.3mv
Диапазон рабочей температуры L-20 ~ 60 c
Внешний блок питания DC 9 ~ 36 В или ac 9 ~ 24 В 2 Вт
L защита изоляции 1500 В
Установка по стандарту din-направляющей установки или Винтовой Установки
Размер L форма 125*73*35 мм
Три. Интерфейс определение

Пять. Основные преимущества модулей
1) Изоляция интерфейса RS485, напряжение и текущий аналоговый модуль приобретения протокола modbus. Его можно установить с помощью plc, программного обеспечения конфигурации, отображения текста и так далее, которые можно широко использовать в контроле сигнала промышленного полевого оборудования.
(2), AC и DC широкое Рабочее напряжение: DC 9 ~ 36 В или ac 9 ~ 24 В, источник питания положительный и отрицательный. Оригинал mc34063a переключающий источник питания 36 В может работать нормально, а измеренный DC 12 В Потребляемый мощность-65ма.
(3), Рабочая температура:-20 С ~ + 60 с.
(4), внутреннее контрольное напряжение VREF = 0.256 В
A, Точность: 0.256 В + 0.05%
B, дрейф: 7 млн-1/c
Низкое эталонное напряжение означает, что очень маленькие сигналы могут быть измерены непосредственно, такие как 75мв DC шунт, выходной мост и так далее. Таким образом, прецизионный усилитель можно сохранить.
5) выпуск различных форматов данных:
A, 32 бит стандартный, формат номера, данные без преобразования, является аналоговым входным значением.
B, 32-разрядный цифровой выходной код сэмплера, пользователь может быть вычислен каждым LSB эквивалентом эквивалентного входа.
C, 16 бит неподписанного количества выходных данных, группа данных является mu A, mV.
D, формат кода BCD, используя наиболее часто используемые выходные данные кода 8421bcd
6) Выборочный номер составляет 16, и резолюция является высокой.
В модуле набора входного модуля используется высокоскоростная 16-разрядная AD sampler, С Числовым диапазоном-32768-32767.
Опять же, стандарт с 3 скоростью 16 AD разницы, каждый ответственный за 4 канала отбора проб, таким образом, он может измерять отрицательный вход. 0-20мА эта спецификация может быть полностью измерена от-15ma до 0-+ 20мА, 0-30 В, и может быть полностью измерен от-20 В до + 30 В. (Если требуется другое напряжение, пожалуйста, объясните, например, положительный и минус 24 В вход.) тип регистра, номер плавающего пункта, символ символов, И цифровой выход все подписывается. Каждый текущий входной интерфейс защищен доступом к текущей защищающей защите 100ma.
Шесть. Краткое введение в серию изделий
1, типовая Спецификация наименования
L md01 [S, D]-[12, 6, 8] [V, i] [xxx]
L md01: представлять аналоговый модуль приобретения MODBUS RTU
L [S и D]: S-один конец серии конечного входа; D относится к разнице входной серии
L [12, 6, 8]: количество входных каналов
L [V и I]: V-это входное напряжение; I относится к текущему входу
L [xxx]: характеристики напряжения и тока, блок ma, V. например, I20 указывает, что текущий диапазон является входным для 20ma; v30 указывает, что диапазон напряжения является входом на 30 В; v005 указывает, что диапазон напряжения является входом в 0.05 В.
2. Классификация и картина модели продукта
Обычно используемые модели являются следующими:
L md01s-12i20 12 канал текущий один конец входа (0-20ma 16 бит)
L md01s-12v30 12 контурное напряжение одиночного конца (0-30 В 16 бит)
L md01s-8i20-4v30 8 схема тока + 4 цепи напряжения (из которых in1-in8 является текущим входным 0-20мА, in9-in12-это вход напряжения 0-30 В).
L md01d-6i20 6 канал текущий дифференциальный вход (-20мА-+ 20мА 16 бит)
3. Структура внутреннего интерфейса

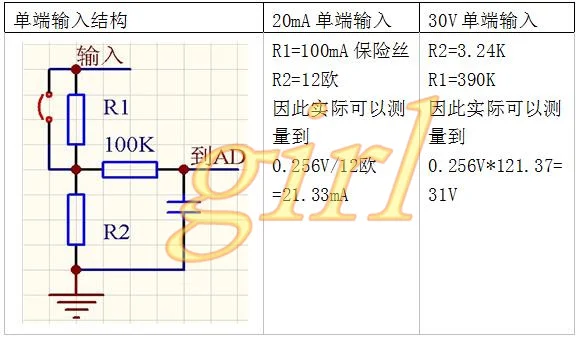

Из-за VREF = 0.256 В, полное напряжение входа на AD чип составляет 0.256 В, и правильный выбор сети сопротивления может обеспечить достаточно высокий уровень разрешения.

19600N81

2

3

3. 1 03H06H00 h

3.211H00 h

00 11 00 00 00 01 3D D8

3.303 h

VREF = 0.256 В

LSB

MSB = 0 = () * LSB *

MSB = 1 =) * LSB *

RS485
