GCAN-204/205 модули integrated1Road standardCANBus интерфейс 1Industrial уровень стандартного последовательный интерфейс или Ethernet interfaceCANCommunication разъем между автобусом и последовательной шины или Ethernet автобус (модульный) 。 GCAN-204/205 модуль последовательного автобуса или Ethernet автобус был integratedModbusAgreement, Применение GCAN-204/205 модульный, В Применение r может Применение оригинальный серийный автобус или Ethernet автобус для того, чтобы общаться с устройством (с протоколом Modbus RTU ptz-камеры/TCPAgreement), без изменения оригинального оборудования конструкции, Устройство может obtainCAN-buscommunication интерфейс, таким образом, что theModbus RTU/TCPFast доступа протокол связь equipmentCANBus, fieldbus лаборатории, Промышленный контроль, интеллигентая (ый) сообщество, автомобильные электронные сети и т. д. CAN-busData обработки в области сетевого 、 данных collectionCAN-busNetwork узла управления 。
GCAN-204/205 модуль inModbusWhen считывания данных, WillCANData получил по шине загружается в кэш в режиме реального времени, подождите, forModbusInstruction читать 。 модуль receivedModbusAfter чтения инструкции, specifiedCANData передается toModbusOn автобус; в тех случаях, когда модуль receivesModbusWhen передачи данных, будет directlyModbusData обработки одновременно toCANOn автобус 。
GCAN-204/205 модуль представляет собой промышленного автобуса трансформации, которые являются основными средствами для подключения нескольких автобусных устройств, в то же время, модуль имеет маленький размер, подключи и играй, он также является лучшим выбором для существующей системы Интеграции 。 GCAN-204/205All виды автобусных интерфейсов интегрированы с изоляцией модуль защиты, для того, чтобы избежать модуль повреждения из-за воздействия мгновенная Защита от перенапряжения и перегрузок по току, UseDINFixing метод направляющего рейлинга, облегчают интеграции различных управления Шкафы 。
Параметры высокой интенсивности параметры:
■ModbusRTUUse Стандартный Серийный уровня (wrongTTLlevel);
■Серийный portRS485Interface standards2Line система;
■Серийный portzuiHigh преобразования данных Пропускная способность: 400 кадров/секунду (последовательный порт передачи ratezuiGreat);
■Последовательный порт скорость передачи данных support600bps ~ 115200 bpsBetween), которые можно настроить с помощью программного обеспечения;
■ModbusTCPSupport10/100Mself-adaption;
■Ethernet поддержка между текущим измерением пульса и таймаут отключения;
■Фиксированный Ethernet рабочий порт, targetIPAnd целевой порт может быть сконфигурирован для работы;
■Автоматическое восстановление подключения ресурсов после отключения сети Ethernet, надежно establishedTCPConnect;
■CAN-busSupportCAN2.0AandCAN2.0Bframe формат обуви разработан в соответствии withISO/DIS 11898 Стандартный;
■CAN-busThe скорость передачи коммуникационного is5Kbps ~ 1 MbpsBetween каких-либо программируемые;
■CAN-busThe интерфейс изолированы, изоляция напряжения изоляции модуль: 1000 В постоянного тока;
■Use9 ~ 30 V DCpower питания, 100mA;
■RS485 、 CANTerminal режим подключения интерфейса USB, Ethernet, usageRJ45Plug;
■Применение специальная конфигурация программного обеспечения для того, чтобы настроить режим работы и все параметры;
■Энергонезависимой памяти лески, сохранить параметры конфигурации, автоматически вызова параметров в последнее время после каждого включения;
■Может быть установлен toDINClip железной дороге;
■Диапазон рабочих температур:-40 ℃ ~ + 85 ℃;
■Размер: long113mm * wide100mm * high21mm 。
Типичное применение
■ExistingModbusTCP/RTUCommunication Оборудование соединение подключения по шине CAN сети;
■PLC устройство соединение подключения по шине CAN коммуникационная сеть;
■Угольная Шахта электросвязи;
■Промышленной сфере сеть мониторинга данных;
■CANTeaching применение удаленной связи;
■CANIndustrial система автоматизации управления;
■Низкая speedCANData анализ сети для сбора данных;
■Интеллигентая (ый) контроля за состоянием здания передача данных системы и т. д. Не могли бы вы-busapplication системы 。
Детали программного обеспечения
GCAN-205 ModbusTCP-CANModule Описание конфигурации
1. Восстановление заводских настроек
GCAN-205Module завод по производству defaultIP: 192.168.0.10, в том случае, если пользователь изменил itIPAddress и забыть, заводских настроек может быть восстановлена в несколько этапов 。
2. Основной параметр настройки
Применение theEtherCAN ConfigSoftware, YesGCAN-205Configure основные параметры 。 аппаратное обеспечение может быть настроен со следующими параметрами:«Может baudrate» комплект upCANBaud скорость шины, которые должны быть заполнены в соответствии с формой;«IP адрес» для создания deviceIPaddress; “Маска подсети» Да набор маска подсети; «шлюз»Да Настройка Коммуникационный шлюз 。 после изменения параметров, соответствующий модификации группа становится красным 。
3. Установите upModbus/TcpCorrespondingCANData получения таблице
GCAN-205Module будет receiveCANFrame данных, Кэш в theModbus/TcpIn адрес Таблица, подождите, forModbusInstruction читать 。
Фабрика defaultReceiveandTransmitThe Кол-во таблице группы is0, а это означает, что нет отображения данных отношения. его можно найти в правом нижнем Колонка интерфейса. pressAddTo добавить Отображение данных, Кол-во групп addedzuilarge32group; amongReceiveOfModbusAddress from0x00-0xFF 。

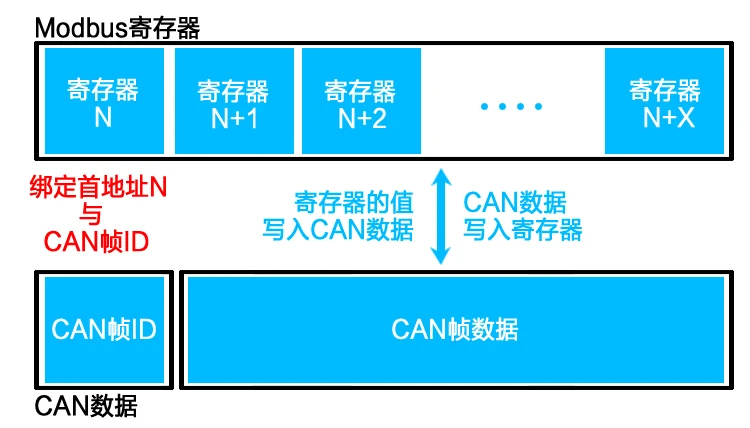

Может setCANframeID 、 формат кадра в надутом виде рамки тип 、 CorrespondingModbusAddress 、 CANFrame данных длина 。 обратите внимание на то, что это длина is1Byte единиц, andModbusAddress составляет целых (2 байт), таким образом, ifcan данных длина is8Byte, таким образом, correspondingModbusAddress сопоставлены с to4Word 。
4. Установите upModbus/TcpCorrespondingCANData передачи таблице

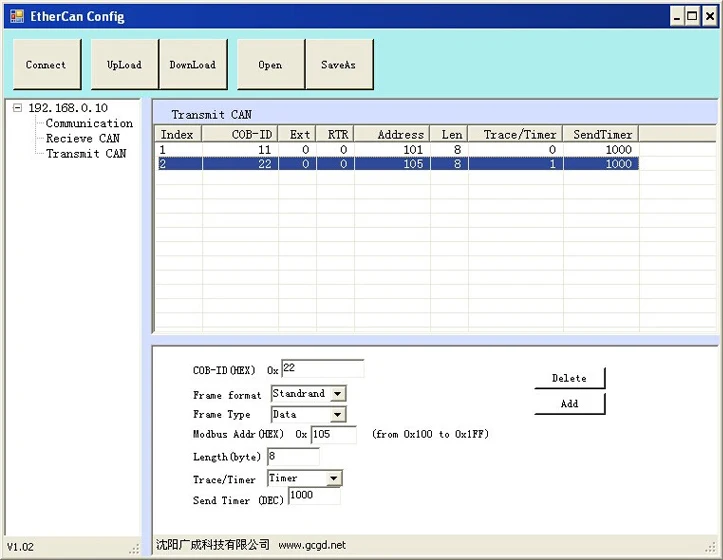

CANSending dataModdbusMap адрес from0x00Start to0xFF, Каждый адрес целое число данных (2 байт); данных режим запуска и циклическая передача режим может быть установлен. (минимальное/таймер) 。
Данные режим запуска: Да, есть. ModbusHost computer06Instruction writeModbusWhen соответствующие адресные данные, в том случае, если данные изменения, а затем вызвать correspondingCANFrame передачи данных;
Отображение времени и режим передачи: через каждые интервал, отправьте correspondingCANFrame данных, интервал inSend TimerSet, Вход as10Binary системы в миллисекунд, например, Вход. 1000, так что все в порядке, interval.1000msSend после 。
GCAN-204 ModbusRTU-CANModule Описание конфигурации

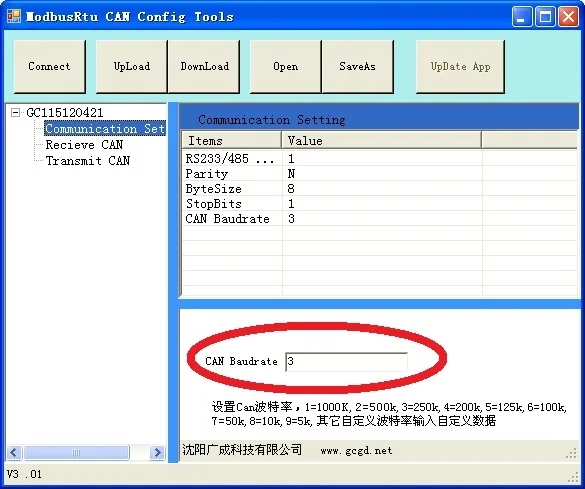

GCAN-204Module режим настройки andGCAN-205The модули в основном такие же, только при настройке параметры связи, не нужно устанавливать upIPEthernet только параметры, вместо того, чтобы, установить скорость передачи данных и различных бит информации с последовательным. так, как показано на рисунке ниже 。
