Описание

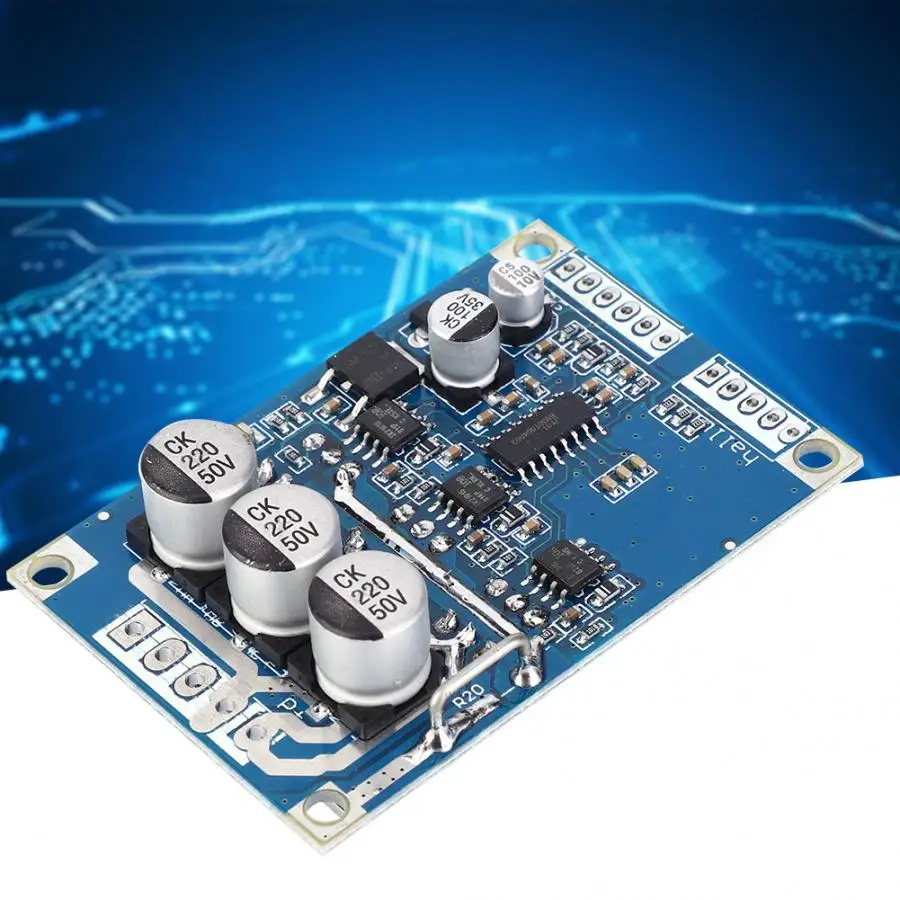

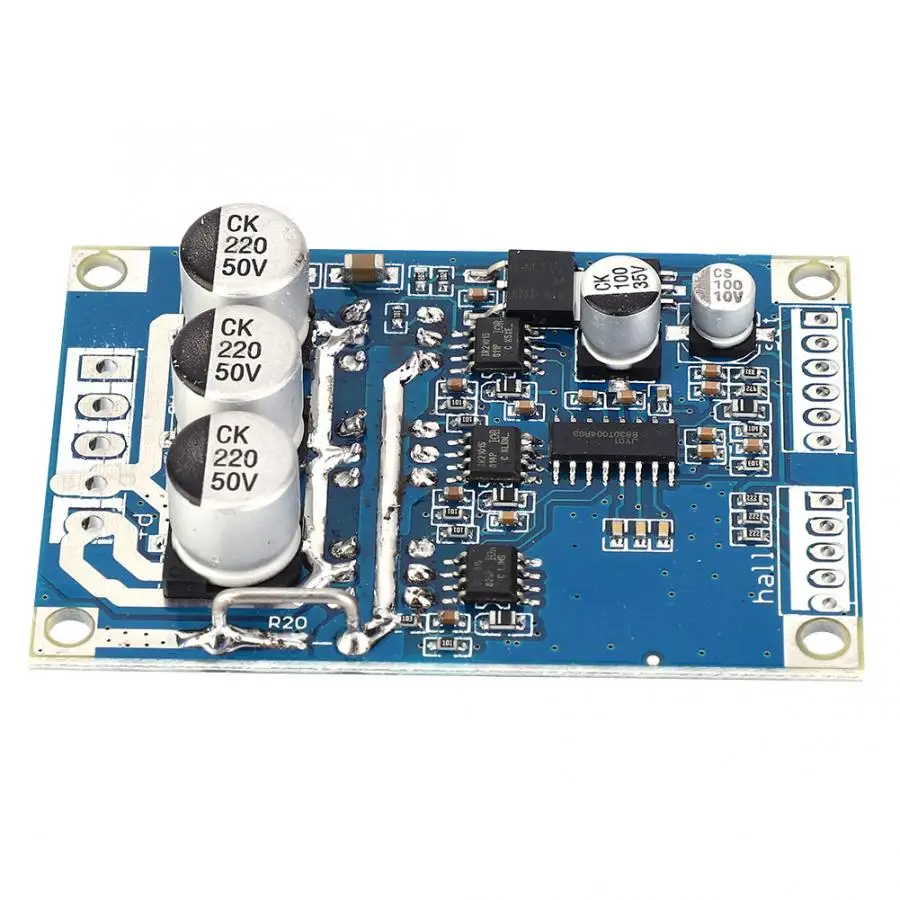

Регулятор бесщеточного двигателя DC12 ~ 36 V 500 W Холла мотор сбалансированный драйвер платы
Особенности:
1. Технология поверхностного монтажа, высокое качество и плотное соединение.2. Это бесщеточный привод постоянного тока с хорошей стабильностью работы.
3. С функцией контроля скорости, напряжение регулирования скорости 0,1-5 В.
4. Защита стойла, защита от перегрузки по току, включение управления, управления рулем и сигналов контроля скорости.
5. Питание от DC12 ~ 36 В и рабочий ток менее 15а.
Параметры:
Рабочее напряжение: DC 12 V-36 V
Рабочий ток: <= 15а
Мощность привода: <= 500 Вт
Напряжение регулирования скорости: 0,1 V-5 V
Рабочая температура:-40-85 ℃
Влажность: 90% относительной влажности
Шестерни защиты: Да
Включите Управление: Да
Защита от перегрузки по току: Да
Рулевого Управление: Да
Сигнал контроля скорости: Да
Размер (ДхШхВ): 63x42x17 мм/2,48x1,65x0,67 дюйма
Размер зонда: 3 мм
Центральное пространство крепежного отверстия: 57 мм/2,24 дюйма
Центральное пространство крепежного отверстия: 36,5 мм/1,44 дюйма Ширина
Мощность терминал Выход:
VCC (положительный источник питания)
GND (отрицательный)
MC (двигатель W фазы)
МБ (Фаза двигателя V)
МА (Фаза двигателя)
Установите на Консоль:
GND: терминал управления заземлением
VR: терминал регулятора 0-5 в (эквивалент скорости двигателя 10%-100%)
ZF: обратное управление (подключено к 5 В или земле для зарядки двигателя в направлении вращения)
М: Тахометр импульсный выход (в зависимости от количества полюсов двигателя, это число соответствует количеству импульсов на рулон выхода)
5 В: 5 В клемма управления
Зала терминала:
5 V, положительные зал блок питания
Свяжитесь с нами, если сигнал Холла
Hb, сигнал Hall
Hc, сигнал Hall
GND, зал отрицательный
Проводка:
Набор терминал контроля:
1. Метод управления скоростью двигателя: система потенциометра используется для регулирования скорости, или ее можно подключить к одночиповому контролю. Когда потенциометр контролирует проводку, промежуточный штырь потенциометра подключается к порту управления скоростью VR, а потенциометр подключается к напряжению 5 В и GND на обоих концах. Высокая скорость быстрее
2. Метод проводки управления рулем двигателя: его можно контролировать с помощью переключателя или подключить к MCU управления, подключен к GND в одном направлении, а затем подключен к 5 В в одном направлении.
3. Сигнал скорости импульса: высокий и низкий выход. IC не может понять информацию, требуемую клиентом
Зал входного сигнала:
Схема подключения показана, один из которых соответствует HA, HB, HC и на моторе, 5 В питания hal сигнал, подключенный к мотору, является положительным сигналом, и отрицательный сигнал GND на моторный зал-это отрицательный сигнал.
Электрическая Проводка: трехпроводный бесщеточный двигатель постоянного тока, соответствующий MA/, MB/V, MC/W
Посылка список:
1 х бесщеточный контроллер двигателяПримечание:
Если вы используете теплоотвод менее 60 Вт без дополнительного теплоотвода, обязательно Увеличьте эффективность привода теплоотвода более 60 Вт без постоянного снижения температуры слишком высокой! Размер теплоотвода может быть в суровых условиях (Рекомендуемая площадь охлаждающей поверхности больше 200 квадратных сантиметров)! При установке теплоотвода, вы должны обратить внимание на изоляцию 6 MOS трубки на задней части модуля, без изоляции, будет постоянно поврежден на приводной плате! Рекомендуется добавить изоляционную пленку и добавить термопасту с обеих сторон изоляционного листа!
