Модуль преобразователя частоты напряжения 0-10 В до 0-5 кГц промышленная панель управления PLC с функцией анти-реверса

Описание

Модуль преобразователя частоты напряжения 0-10 В до 0-5 кГц промышленная панель управления PLC

Особенности:

1. Контролируйте частоту, генерируемую в соответствии с уровнем входного напряжения

2. В соответствии с уровнем входного напряжения, Частота выхода также изменится пропорционально соотношению.

3. Блок питания имеет функцию анти-реверса

4. После включения питания горит светильник индикатора питания.

5. Приняты высококачественные электронные компоненты, и точность процесса, обеспечивают долговечность

Параметры:

Состояние на 100% абсолютно новый

Тип товара: модуль преобразователя частоты напряжения

Модель: VF-10V5KHz

Диапазон входного напряжения управления: 0-10 В постоянного тока

Источник питания на входе имеет диапазон напряжения 12-30 В постоянного тока. Рекомендуется, чтобы напряжение питания было 15-24 В постоянного тока. Когда уровень 12 В является входным, источник питания не может питаться от 12 В постоянного тока и не менее 15 В постоянного тока или более. На 24 уровне источник питания должен питаться от 24 В постоянного тока.

Текущее требование источника питания: более 30 мА

Крепление фиксированное: 4 x отверстия для винтов M3

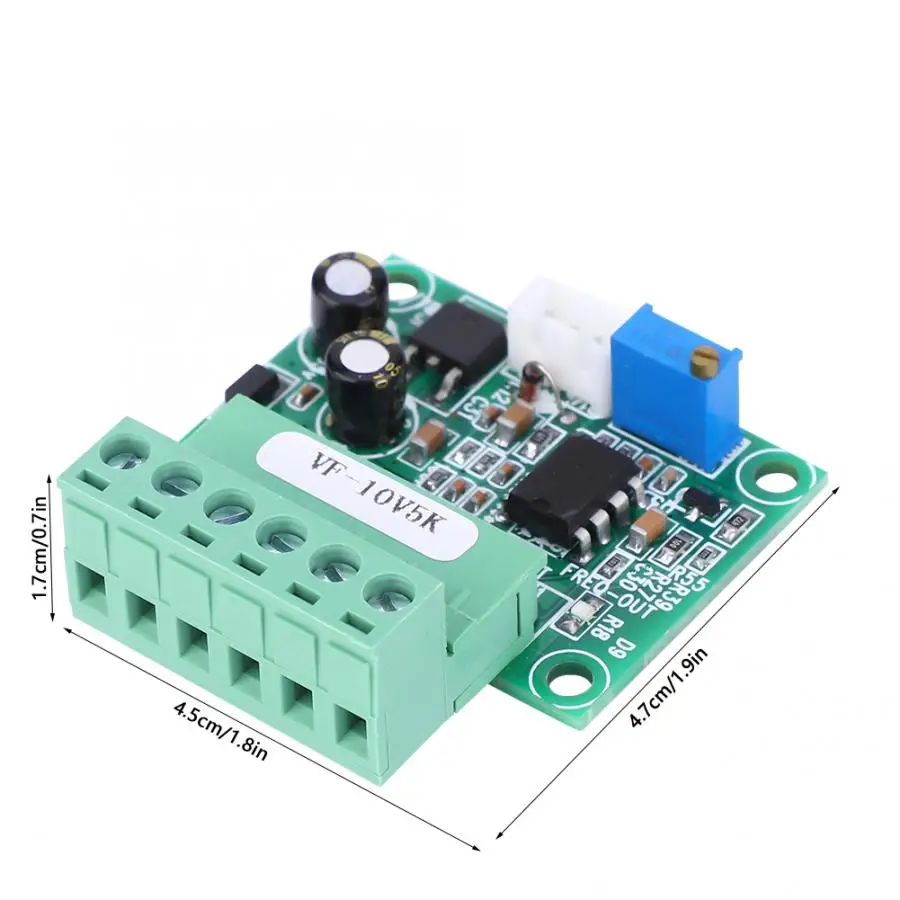

Размеры: прибл. 4,7x4,5x1,7 см/1,9x1,8 x 0.7in

Посылка список:

Модуль преобразователя частоты напряжения-1 шт.

Инструкции по использованию и проводке:

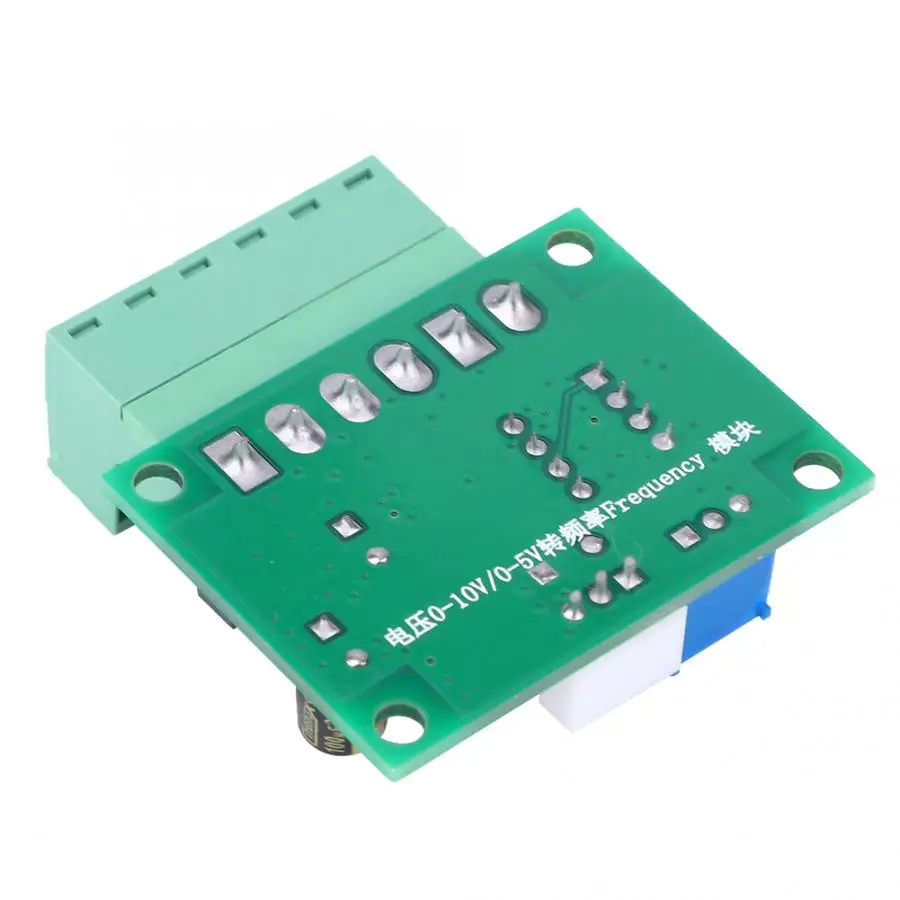

На верхней части модуля имеется шелкография. Он может быть проводной в соответствии с отметкой. Значение знака следующим образом:

0-10 В: аналоговый сигнал напряжения входит в положительный терминал.

ВНД: общая почва, ВНД.

12-30 в: вход питания положительный терминал.

Заземление: сила земли

OC-OUT: выходной порт сборщика сигналов (Используйте этот выходной порт, когда оснащен драйвером)

FREQ-OUT: выходной порт частоты (общий выходной порт частоты)

Два отдельных выхода, OC-OUT NPN, а FREQ-OUT-IC. Общий катодный конец используется с отрицательным GND источника питания. Когда общий анодный провод используется с блоком питания, когда общий анодный провод 13-24 В, необходимо подключить резистор 2.7KR. Общий анод проводки, когда 12 В питания, чтобы string a 330R резистор.

Пример линейного соответствия между напряжением и частотой:

1 В преобразовано в 500 Гц

Преобразование 5 в 2500 Гц

Преобразование 10 в 5 кГц
