Модуль привода двигателя постоянного тока чип вперед и назад pwm плата управления скоростью l298n привод двигателя 7А/160 Вт

Информация о продукте: Двойной h-мост, может управлять двумя моторами постоянного тока одновременно, один 7А высокой мощности; Широкое напряжение 6,5 В ~ 27 в; оптопара изолированный входной сигнал; с изоляцией и защитой от пониженного напряжения; соответствие проектным спецификациям EMC для электромагнитной цепи, стабильной и надежной, промышленного класса.

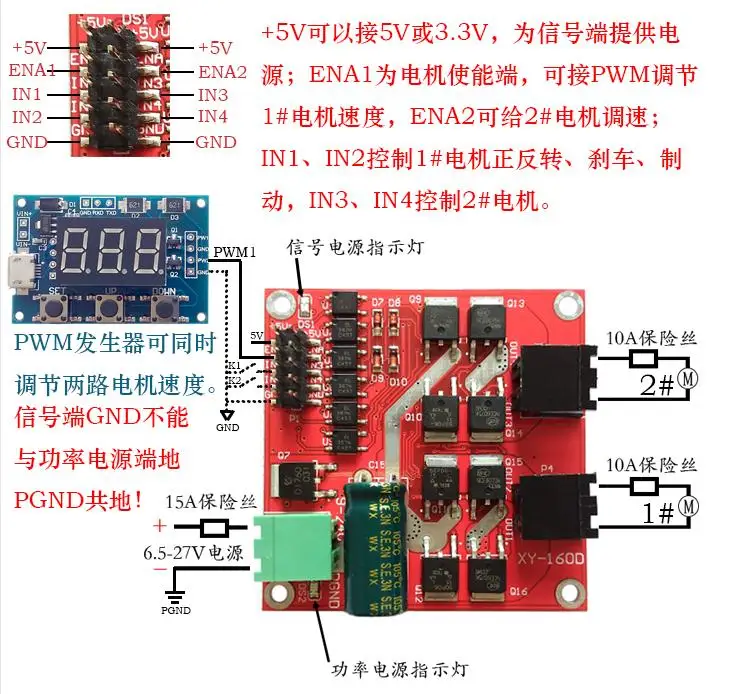

1. Двойной H Мост, может управлять двумя моторами постоянного тока одновременно, один 7А ток, высокая мощность;

2. Широкое входное напряжение 6,5 В ~ 27 в;

3. Сигнал оптопары изолированный вход, который может непосредственно контролироваться портом IO без помех;

4. Защита от пониженного напряжения для предотвращения сжигания модуля мгновенным высоким током;

5. Высокая мощность телевизоров и Электростатическая разрядка цепи, подавляют импульсы переходных помех и статическое электричество, повышают производительность EMC, стабильность и надежность продукта, промышленный дизайн.

Примечание: среди них 0-низкий уровень, 1-высокий уровень, ×-любой уровень, и это высокий уровень при плавании.

1. Напряжение питания составляет 6,5-27 в, и блок питания не должен быть изменен или превышать 27 в, в противном случае модуль может быть сгорел. Рекомендуется, чтобы предохранитель 15A был соединен в серии на входном конце питания.

2. Двусторонний интерфейс двигателя. Каждый канал имеет Номинальный выходной ток 7А и пиковый ток 50А. Интерфейс двигателя не должен быть коротким. Рекомендуется подключить плавкий предохранитель 10 А.

3. Напряжение контрольного сигнала 3-6,5 в, которые являются включенным сигналом и передним и обратным контрольным сигналом.

4. Включить сигнальный терминал (ENA) вход ШИМ регулируемая скорость, диапазон частот шим 0-10 кГц, ШИМ минимальная ширина импульса 10us.

5. Рабочая температура:-25 ℃-80 ℃.

6. Размер продукта: 55*55*16 мм (длина, ширина, высота).

7. Диаметр монтажного отверстия: 3 мм, обратите внимание, чтобы предотвратить короткое замыкание на спине при установке, вы можете добавить изоляционные прокладки или медные столбы для поднятия монтажной платы.

8. Вес: 20 г.
