Описание
Описание продукта:
Один. Обзор
MB20DI 20-канальный модуль ввода переключателя, может собрать 20 сигналов сухого контакта или влажного узла (активный или Пассивный вход), вход можно установить в общий или общий, установить перемычкой. Собранные 20-канальный сигнал переключения передачи данных выводится через RS485 интерфейс; интерфейс управления изолированный RS485, Modbus-RTU, принимается, и PLC, DCS и различных бытовых конфигурации программного обеспечения непосредственно адаптированы.
Обнаружение сигнала, источника питания и RS485 связи электрические сигналы изолированы друг от друга, эффективно подавляя различные типы режимов серии и помех общего режима, а также обеспечивая, что модуль работает надежно.
Две. Характеристики
1. Принять протокол Modbus-RTU.
2. Обнаружение сигнала, источника питания и RS485 связи электрические сигналы изолированы друг от друга.
3. Сигнал связи RS485 выходной интерфейс принимает перенапряжения и перегрузки по току двойной защиты.
4. Защита полярности мощности.
Три. Индикатор модуля и описание функции переключателя
1. POW/комплект; индикатор рабочего состояния модуля
A. Зеленый свет включен: модуль работает. B. Красный свет включен: модуль имеет параметры конфигурации, которые должны быть записаны, и должен быть включен снова.
2. TXD/RXD: индикация состояния связи
A. Зеленый свет светится: сообщение получает данные B. Красный свет светится: модуль отправляет данные
C. Зеленый свет всегда включен: линия связи RS485, подключенная к данным + и данным-обратный или проводка сломается.
3. Модуль правого сброса переключатель
1) Когда параметры связи (адрес модуля, скорость AUD, контрольная цифра) неизвестны или параметры связи не установлены, связь с модулем не может быть установлена. Решение состоит в том, чтобы сбросить параметры связи; мы используем зажим для бумаги, чтобы удерживать переключатель сброса. Отпустите, через 5 секунд, красный индикатор модуля [POW/SET] включен, отпустите переключатель сброса. В это время параметры связи были сброшены. Просто перезагрузите модуль после выключения питания, и параметры связи модуля были сброшены.
2) Параметры связи после сброса: Адрес: 1, скорость передачи: 9600bps, контрольная цифра: нет.
Четыре. Внешний вид изделия
Пять. Модуль периферийных проводки
1. Инструкции по входной проводке переключателя

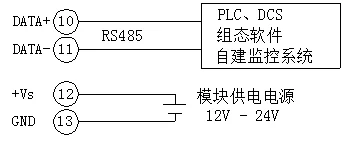

2. Инструкции по связи и электропитанию
Шесть. Принцип блок-схема
