Монометр для сбалансированной системы управления BMS литиевого железа литиевый титанатовый аккумулятор Ternary

Описание

8-24 струнная защитная доска Описание
Поддержка ternary литиевая 7-24 струна (24 V-102 V батарейный блок)
Поддержка литиевого железа фосфат 8-24 string (24-88 V батарейный блок)
Поддержка литиевый титанатовый 10-24 струны (24 V-68 V аккумулятор)
Плата защиты по умолчанию соответствует параметрам ternary для подключения мобильного телефона Bluetooth может выбрать для установки железного литиевого параметра или титанового литиевого параметра и количества струн аккумулятора

Диапазон обнаружения одноклеточного напряжения 1-4,6 В (менее 1 В или выше 4,6 в не может быть обнаружен) Высокая точность обнаружения мономера ошибка напряжения составляет менее 5 мА защита от перезаряда, предохранение от перегрузки напряжение ячейки может быть изменено в любом диапазоне В пределах этого диапазона

Зарядный ток никель-металл: 50A
Ток разряда: выберите больше, чем максимальный ток тока контроллера автомобиля
Баланс тока: 200 мА принимает режим контролируемого выравнивания. При зарядке он может начать балансировать, обнаруживая, что дифференциальное давление больше, чем заданное значение.
Измерение тока: (поддерживает Измерение тока в течение 300)

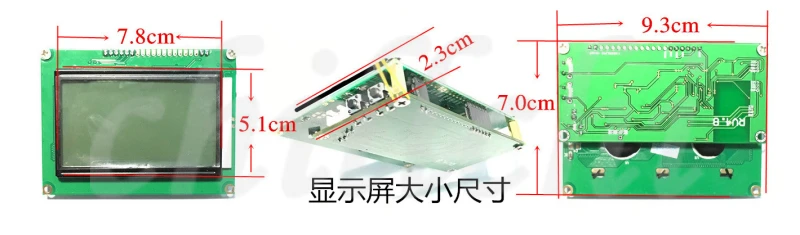

Высокоточная функция счетчика colomb: на основе токопроводного забивания, точного вычисления оставленной емкости аккумулятора и емкости зарядки и т. д. Дисплей параметров: поддержка подключения мобильного телефона Android Bluetooth настройка параметров отображения изменить параметры, отдельные параметры дисплея Температура контроля: защита Встроенная панель сбалансированная мощность 2 way Температура контроля, внешний 4 канала батарея Температура контроля Измерение скорости Холла: дисплей имеет функцию измерения скорости, основанную на импульсе двигателя, точной скорости обнаружения, и может рассчитать оставшуюся скорость Never crash: Настройка самостоятельной программы обнаружения часов в реальном времени плюс дополнительная защита

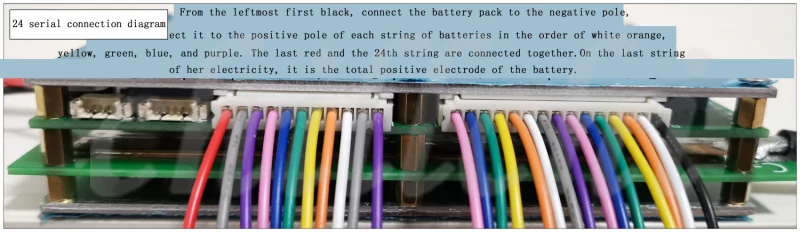

См. рис. выше. Выравнивание проводки начинается с первого черного провода в соответствующей позиции защитная доска и соединяется с первой серией отрицательных электродов батареи, то есть, общий отрицательный электрод аккумуляторной батареи.

Затем следуйтеБелыйOrangeЦвет: желтыйЗеленый Синий ПорошокФиолетовыйЯсеньЦветовая последовательность подключается поочередно к положительным полюсам каждого аккумулятора, который наполнен тремя рядами.БелыйOrangeЦвет: желтыйЗеленый Синий ПорошокФиолетовыйЯсеньЭто 24-строка соединения.

Если количество батарей в аккумуляторной упаковке меньше 24, положение аккумуляторной батареи будет пустым (например, пустые четыре эквалайзера в 20 сериях выше не подключены)

Последняя красная линия обнаружения и последняя серия линий обнаружения соединены с общим положительным полюсом аккумуляторной батареи. Это источник питания защитная доска, которая должна быть подключена. Если нет, это не сработает!

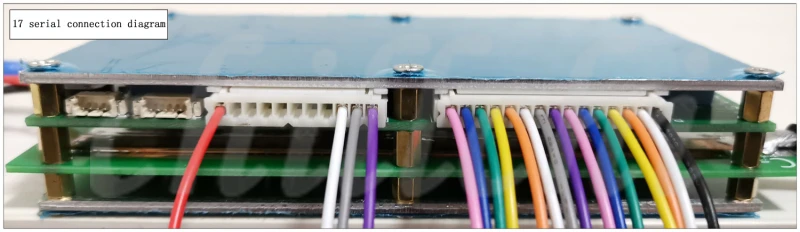

Снимите схему проводки с различными номерами серийных номеров. Если вы не можете понять, вы можете подключить его в соответствии с соответствующей схемой проводки. ~

Внимание: защитная доска имеет много проводов, и чувствительная и хрупкая. Каждый шаг проводки должен быть тщательно проверен. Не допускается беззаботность. Каждый шаг должен быть хорошо изолирован для предотвращения короткого замыкания. (Есть много беспечных клиентов, сжигающих доски в короткого замыкания.) Датчики температуры также должны быть изолированы еще раз, а затем упакованы в батареи!В противном случае, любые эффекты будут нести сами клиенты.

Причины выбора нашей платы:

Причина одна: Поддержка подключения Bluetooth мобильного телефона Причина № 2: Поддержка нескольких батарей для изменения параметров Причина 3: Интеллектуальное и точное управление батареей напряжения для долговечности Причина 4: Внешняя батарея контроля температуры для защиты от температуры Будьте внимательны: Защитная доска строго не может отделять Главный щит от платы питания в режиме реального времени. Пожалуйста, отсоедините перед разделением основной платы от платы питания.Модель B +ВозможноВ в-режимеВытяните линию выравнивания! В противном случае защитная пластина будет сожжена.! ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- На кнопках запуска и закрытия: 1.Если защитная доска отключена из-за ненормальной неисправности питания, для начала требуется только короткое нажатие.BMSРаботает нормально 2.Нажмите эту кнопку в течение длительного времени, когда Защитная панель работает нормально5Более чем за несколько секунд, а затем отпустите кнопку, защитная плата автоматически отключит блок питания, остановит работу, нулевое энергопотребление, короткое нажатие можно достичь, чтобы переключить дисплей поддерживающего экрана защитной платы. 3.Если разрядная трубка не открывается, защитная пластина больше, чем разрядная трубка.5За считанные минуты защитная доска автоматически отключает общий источник питания, перестанет работать, нулевое энергопотребление. 4.Если это потому, что В первую очередь2И3Причина закрыта.BMSБлок питания, нужен длинный пресс-ключ питания3За несколько секунд защитная доска может начать нормальную работу. 5.Если соответствующий дисплей подключен, дисплей экрана можно переключить нажатием этой кнопки. 6.Удерживайте кнопку включения, иначе она не может автоматически ВЫКЛЮЧАТЬСЯ.BMSElectricsource. ------------------------------------------------------------------------------------------------------ О бортовом Bluetooth; 1. BMSКогда Bluetooth активируется после нормальной работы, он может поиск и подключение: Название:BMS_ANTПарные паролей:1234 Идеи:BMSПосле ожидания мощность Bluetooth будет автоматически отключена (если Bluetooth подключен, он не будет выключен), и Bluetooth не может быть подключен в это время (автоматическое время ожидания по умолчанию Нет плавающего3Через несколько минут его можно разряжать или заряжать.BMSПри обнаружении тока резервная система будет автоматически деактивирована, и Bluetooth будет перезапускаться. Обязательно найдите сигналы BluetoothBMSНет Время работы в режиме ожидания. Если Вы не нашли его в одно время, попробуйте снова и снова. ------------------------------------------------------------------------------------------------------ Защитная доска калибровки: 1.Калибровка одного напряжения: путем регулировки "контрольного напряжения системы" (по умолчанию)3,0О)0,001Медленно увеличивайте амплитуду, маленький, вы можете изменить значение напряжения мономера, до точности! 2.Общее калибровочное давление: путем регулировки параметров "Общее калибровочное давление" (по умолчанию)3330Медленно отрегулируйте размер этого значения, вы можете изменить общее давление до точности! 3.Калибровка тока: регулировав "диапазон датчика тока", медленно регулируя размер этого значения, вы можете изменить ток до точности! Примечание: Пожалуйста, не меняйте в настройках параметров элемент "Сила пуска тока", слишком большой может привести к сжиганию и разрядке.MOSТрубка! ------------------------------------------------------------------------------------------------------ Что касается автоматической функции выравнивания: Функция автоматического балансирования в основном функциональный набор для разницы в аккумуляторах. Используйте rs должен использовать его, когда батареи полны или близки к полной. Когда батареи в основном полны, отсоедините зарядное устройство и нажмите на кнопку "автобалансировка", тогда защитная доска автоматически балансирует и выпрямляет.Разница давления в аккумуляторе меньше, чем0,001Выключите, или пользователь снова нажимает кнопку «Автоматическая выравнивание», чтобы выключить. Открытие или закрытие автоматической выравнивания может переключить экран на «состояние системы» для проверки состояния «баланса». Если отображается «Автоматическая выравнивание», это означает, что автоматическая выравнивание осуществляется!
