Мощный мультимодовый двигатель постоянного тока с положительной и отрицательной скоростью Регулирующий модуль привода/Моделирование/Высокоскоростной ШИМ/PPM

Поддержка ШИМ-сигнала, аналогового сигнала, управления PPM-сигналом.

Номинальное напряжение питания: 5 v-40 v.

Диапазон предельного напряжения: 4,8-48 В.

Четыре слоя печатной платы, хорошая теплопроводность и тепловыделение, с клеевым тепловыделением плавника, пользователи согласно необходимости крепления.

Напряжение питания 12 В, 10 а непрерывный ток повышение рабочей температуры небольшой и 15 градусов (25 °C комнатной температуры окружающей среды).

Через переключатель кода в пяти режимах работы.

Поддержка высокочастотного ШИМ-сигнала (см. Тест выходного сигнала модуля драйвера ниже).

Режим PWM поддерживает Вход Сигнала PWM 100% рабочего цикла.

Он выдерживает большой переходный ток (180A/10 мс) при запуске и остановке двигателя постоянного тока.

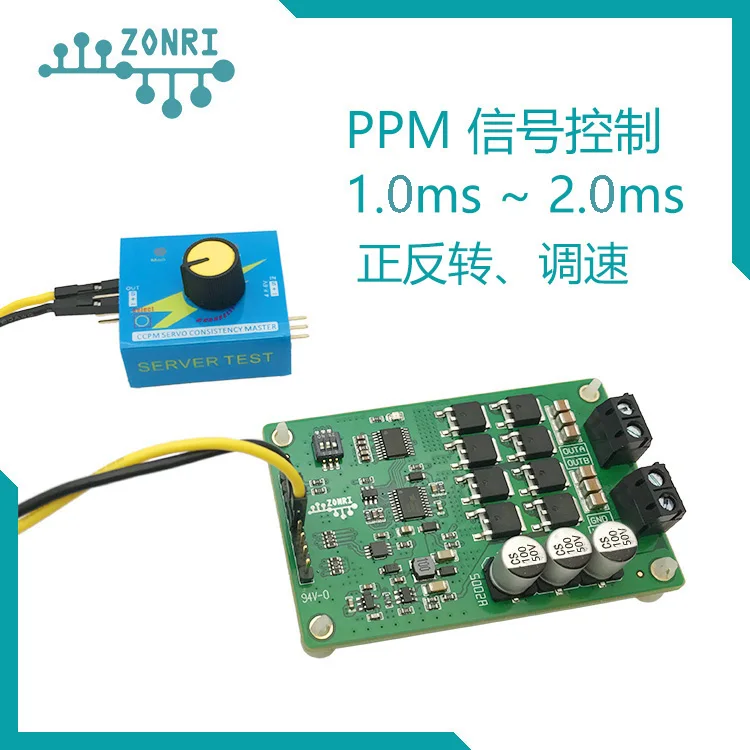

В режиме PPM сигнала и с управлением аналогового сигнала Частота ШИМ составляет 15,5 кГц.

MOS номинальные параметры трубки: 75A/60 V/NMOS.

Вопрос: какую высокую частоту PWM поддерживает модуль?

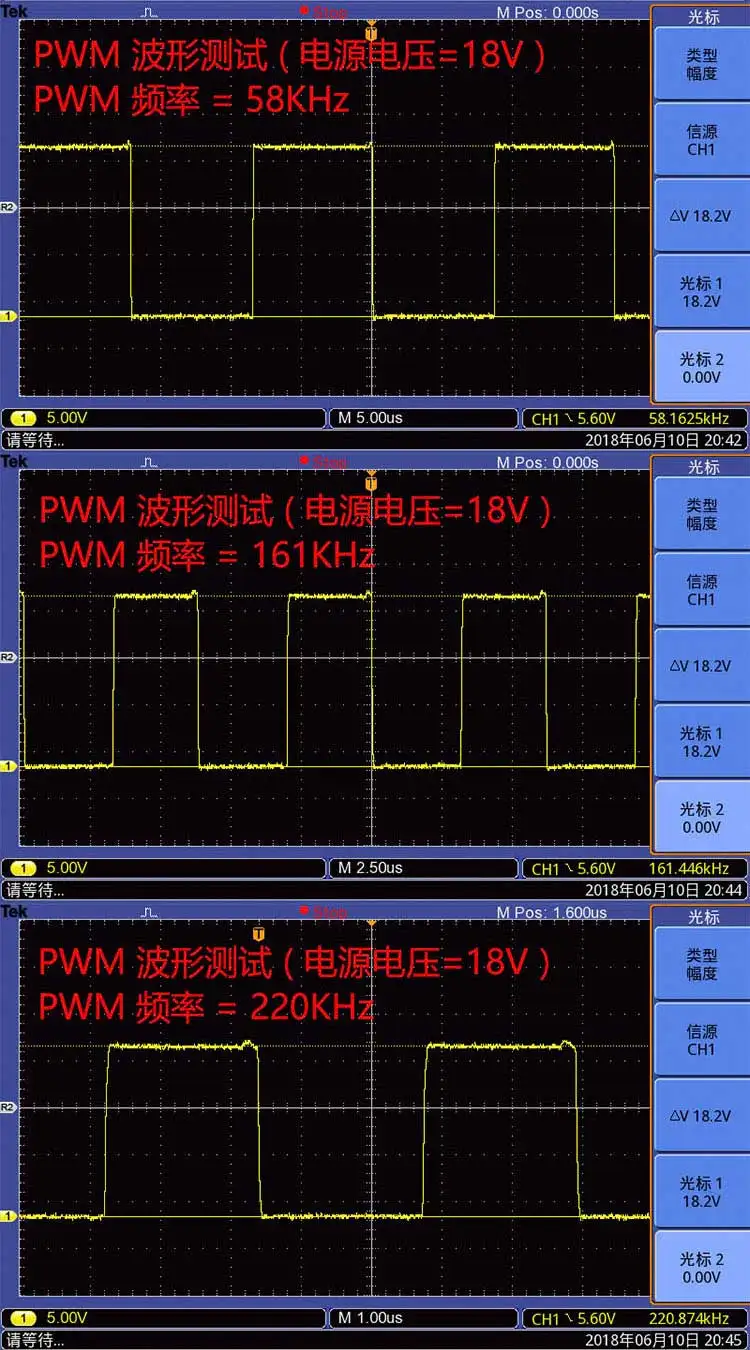

A: в среде 25 °C, рекомендуется, что Частота ШИМ не должна быть выше 150 кГц для контроля потери переключения MOS трубки. Ниже представлена форма выходного сигнала и восходящая кромка, падающая кромка и тестовая форма задержки на входе-выходе модуля драйвера на различных частотах ШИМ для справки.

Вопрос: изменяется ли режим работы при смене переключателя dial-code во время работы?

Ответ: нет, рабочий режим будет новым режимом настройки после включения питания снова.

Вопрос: какой тип трубки MOS?

О: MOS трубка NCE6075K, и H Мост использует два MOS параллельно для каждого моста.

Вопрос: предоставляете ли вы схему и схему схемы?

Ответ: модуль ZR5002 не предоставляет схему цепи и расположение.

Вопрос: Сколько мощности может управлять мотор?

A: согласно значку безопасной рабочей зоны, максимальный ток, когда напряжение питания 23 в составляет 20А, таким образом, максимальная выходная мощность составляет 460 Вт.

Вопрос: В режиме ШИМ, когда входной сигнал 100% рабочий цикл, является ли Выходной рабочий цикл также 100%?

Ответ: Нет, в режиме ШИМ, когда рабочий цикл входного сигнала составляет 100%, максимальный выходной рабочий цикл составляет 99.7%. Когда входной рабочий цикл меньше 99.7%, Выходной рабочий цикл такой же, как и входной рабочий цикл.

Вопрос: какое значение сопротивления потенциометра при подключении потенциометра с аналоговым управлением?

Ответ: потенциометр между 4,7 k и 220 K может использоваться.
