Описание
1. Описание:

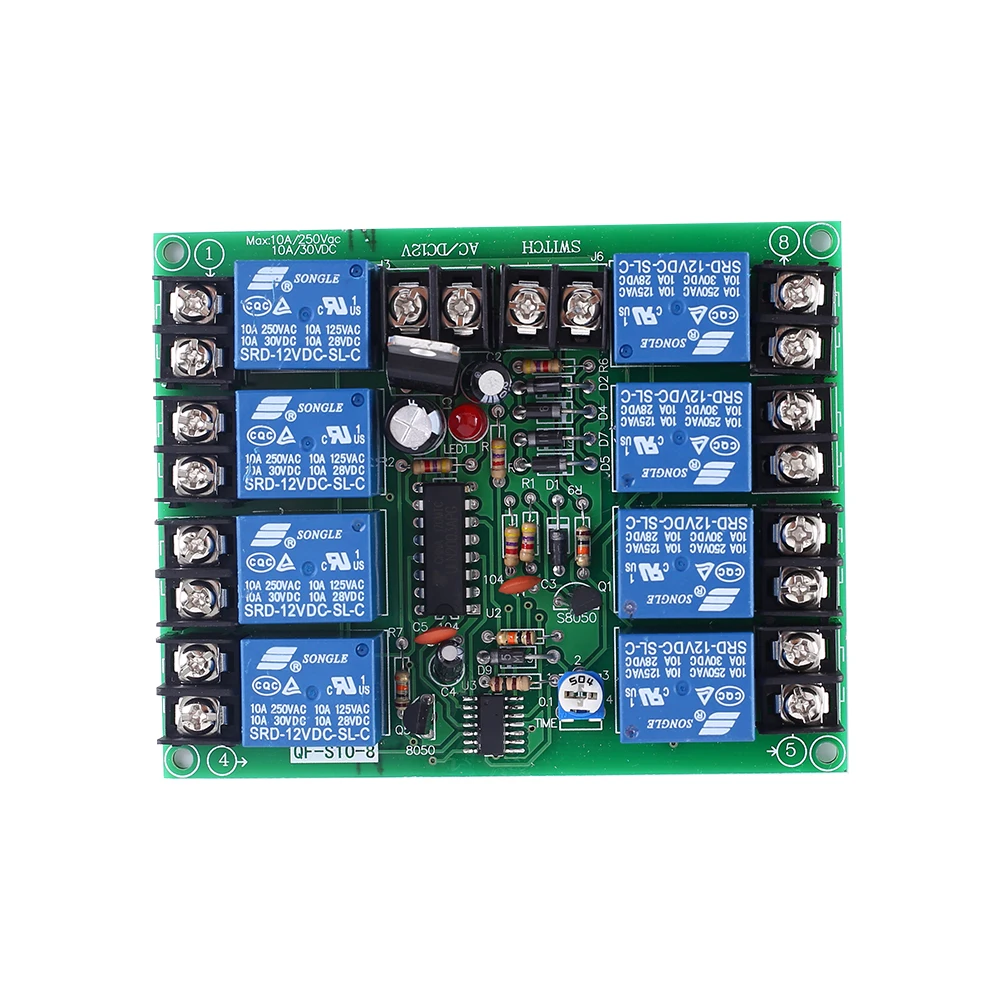

QF-S10-8 является модулем последовательного времени задержки запуска. Пользователь может регулировать время задержки потенциометром для удовлетворения требований.
2. Особенности:
1>. Низкий уровень триггера
2>. Время задержки можно установить
3>. Поддержка высокой мощности нагрузки
3. Параметры:
1>. Модель: QF-S10-8
2>. Работа Напряжение: AC/DC 10 V-17 V
3>. Рабочий ток: 50 мА
4>. Рабочая мощность: <1 Вт
5>. Постоянный ток: 3 мА
6>. Время задержки: 0,2 ~ 4 секунды
7>. Время отклика: 20 мс
8>. Выходной канал: 8-канальный
9>. Напряжение нагрузки: 30 В постоянного тока или 250 В переменного тока
10>. Ток нагрузки: 10А (макс)
11>. Рабочая температура:-25℃ ~ 85℃
12> Рабочая влажность: 5% ~ 95% относительной влажности
13>. Размер: 100*80*19 мм
4. Функция:

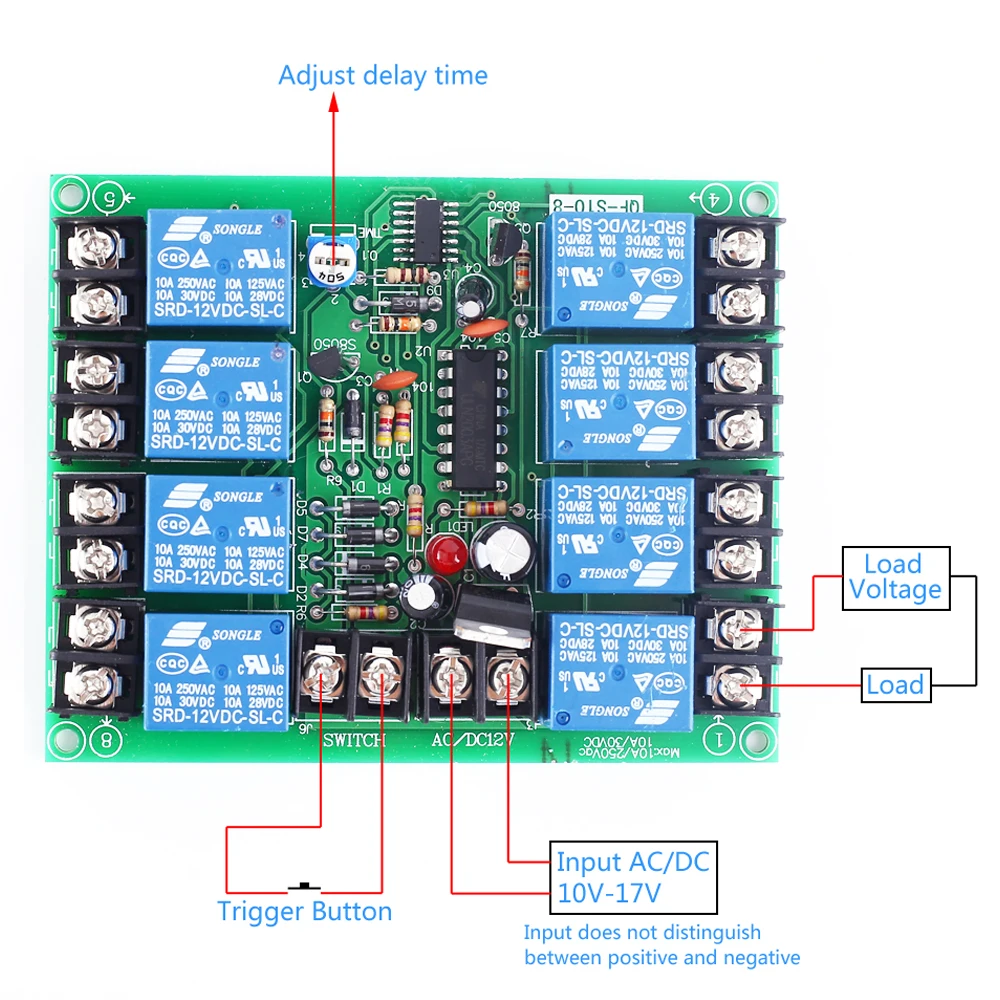

1>. Выход включается в порядке и выключается в обратном порядке.
2>. Включение.
3>. Ввод триггерного сигнала.
4>. Relay_1 включение и время задержки запуска T1.
5>. Relay_2 включить и начать время задержки T1 после Relay_1 держать на время T1.
6>. Relay_3 ~ Relay_8 включить после последнего реле и после задержки T1.
7>. Relay_8 выключить после того, как он будет включен для задержки времени T1.
8>. Relay_7 выключить после Relay_8 выключить для задержки времени T1. То есть, его время задержки составляет 2 * T1 для сохранения.
9>. Relay_2 ~ Relay_6 выключить после последнего реле и после задержки T1.
10>. Relay_1 выключить после задержки T1, когда Relay_2 выключить. То есть время задержки 15 * T1 для сохранения.
5. Посылка:
1>. 1 шт. QF-S10-8 4S реле задержки запуска модуль
Характеристики
- Бренд
- IS
- Состояние
- Новый
- Тип
- Логические ИС
- Напряжение электропитания
- AC/DC 10V-17V
- Упаковка
- SOP
- Индивидуальное изготовление
- Да
- Номер модели
- QF-S10-8
- Применение
- Delay Relay Module
- Рабочая температура
- -25~85 Celsius
- Work Current
- 50mA
- Output channel
- 8-Channel
- Size
- 100*80*19mm
