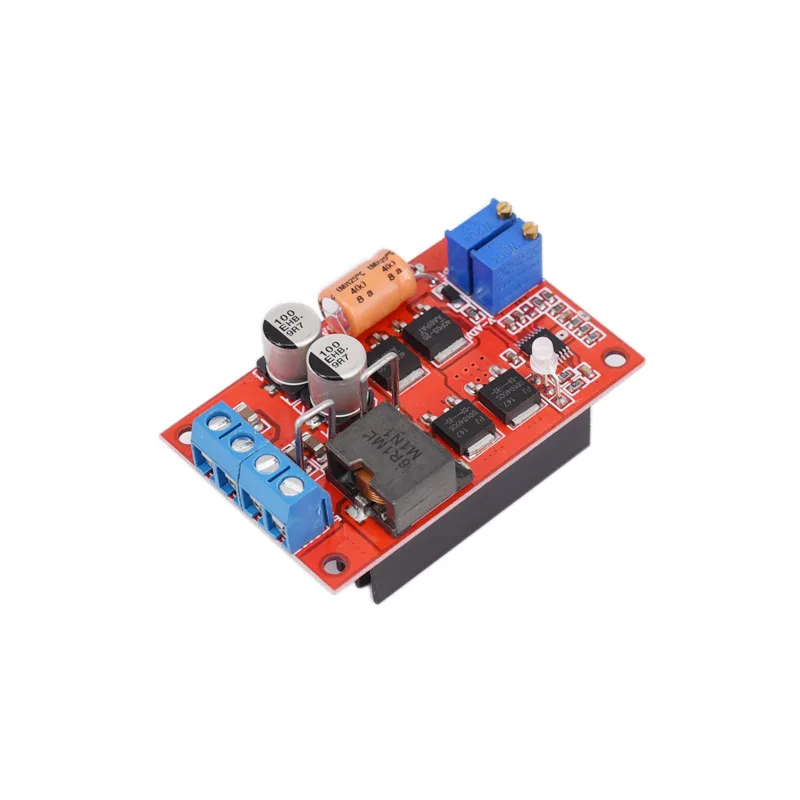

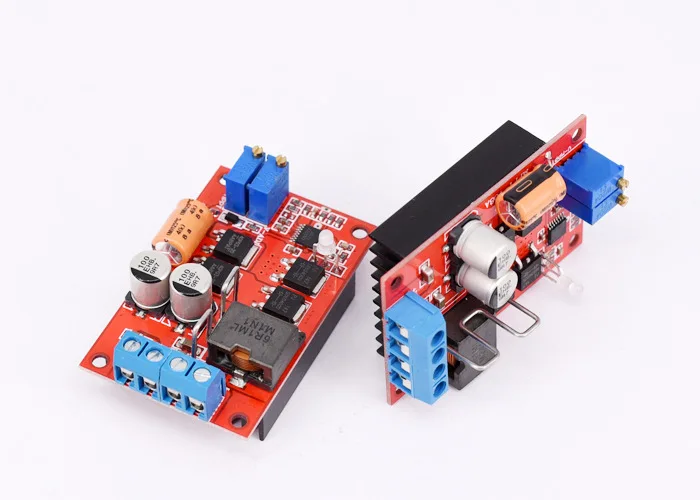

MPPT Солнечный контроллер 100 Вт/5А ветровая Энергия Солнечный DC Бак постоянного давления постоянного тока зарядное устройство Модуль

Описание

5a-mp4 модуль

Применение: 1 Вт-100 Вт 9 V-28 V 9 V 12 V 18 V 24 V Панель солнечных батарейБатарея, никель-кадмий, никель-водородный сульфид, литиевая батарея (батарейный блок) Зарядка, ветряная турбина. Уличный фонарь на солнечной батарее и т. д.

Вход и выходной терминал выбираются импульсный источник питания только высокое низкочастотное сопротивление электролитический конденсатор с алюминиевой крышкой (низкая esr), гарантия пульсация на выходе. Может эффективно фильтровать переключаемый режим питания на липучке

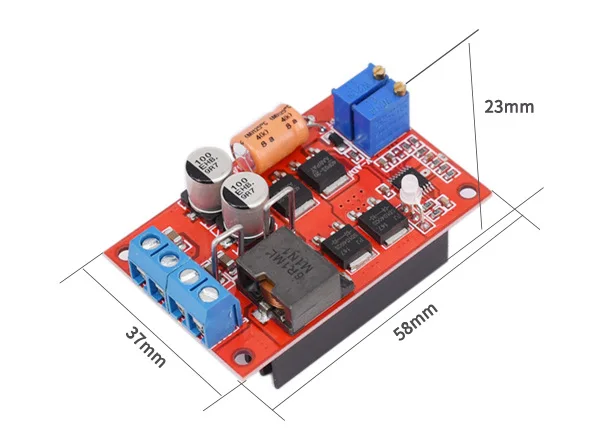

Параметры модуля

Свойства модуля:С реальным MPPT солнечной функцией отслеживания максимальной мощности, полностью автоматическим интеллектуальным управлением зарядки, низкой мощности

Вход напряжение:DC 8-28 V входное напряжение постоянного тока. (Отклоненный Входной переменный ток)

Выход напряжение:DC 5-26 v бесступенчатая регулировка.(Выходное напряжение должно быть ниже входного)

Может заряжать 6 в или 12 батарей или 8,4 в, 12,6 в, 16,8 в литиевая батарея7,2 в, 10,8 В, 14,4 В железная фосфат литиевая батарея2-4 серии литиевая батарея, литий-железо фосфат зарядки доска управления

Выход ток:Максимальный ток зарядки 2A/5A есть два вида: версия 5A B версия 2A по умолчанию доставка 5A Версия A

Индикатор зарядки:Да.Быстрая зарядка красного света, яркий, полностью заряженный красный и синий свет, чередующийся блестящий. Полная Автоматическая остановка.

Максимальная Функция управления точкой питания:Да. MPPT Максимальная точка питания автоматическая функция отслеживания, может максимальная полная Полезная Солнечная зарядка

Минимальный перепад давления:1 В (поскольку это понижающий стабилизатор напряжения, входное напряжение не менее 1 в выше, чем выход)

Ультра низкое энергопотребление:Да! Использует дополнительный дизайн с низким давлением для достижения низкого энергопотребления и более высокой эффективности преобразования, профессиональная адаптация солнечной панели

Рабочая температура:Промышленный сорт (от-40 °C до + 85 °C)

Регулировка нагрузки скорости:+ 1%

Напряжение регулировки скорости:±0. 5%

Преобразования эффективность:Макс: 93% пик: 95% различных условий освещения несколько отличаются.

Режим зарядки:Полностью автоматический интеллектуальный трехступенчатый режим зарядки. Самоотслеживаемый Размер солнечной энергии автоматически регулирует размер зарядки тока

Ток без нагрузки:3 мА даже утренний слабый солнечный свет может легко запускать, устраняя ручной переключатель. (-автоматическое открытие, в отличие от многих напряжений выключено, и после должен входить, как новый, затем иметь выход)

Вход обратная защита:Да. MOS трубка очень низкое дифференциальное давление анти-обратная защита, вход обратный не работает.

Выход до защиты:Да. Эффективно предотвращает электрическую обратную зарядную панель Ночная батарея!

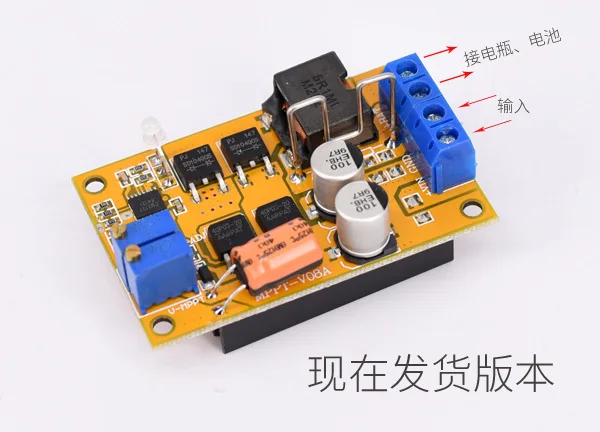

Способ проводки:Клеммный блок

Максимальное напряжение точки питания:По желанию регулируемый, различный солнечный модуль последнего напряжения несколько, даже самое последнее напряжение не может отрегулировать MPPT Солнечный контроллер, можно назвать последним? Схема дизайна с низким энергопотреблением. Снизить потери мощности! Функция MPPT может эффективно предотвратить напряжение солнечной панели быть батарея медленной смерти, таким образом, зарядка медленно.

Примечание:

Отрегулируйте выходное напряжение заранее в первый раз и контролировать напряжение батареи плотно прилегает к предотвращает излишнюю зарядку! Не заряжайте литиевая батарея!

Метод отладки:

Шаг 1: Подключите солнечная батарея, а не перезаряжаемую батарею, и шаг 2, если выход имеет напряжение. Если нет выхода, тормозите против часовой стрелки до максимального, пока не будет выходное напряжение.

Шаг 2: Отрегулируйте выходной счетчик напряжения по часовой стрелке до тех пор, пока красный и синий свет не мигает, а затем Отрегулируйте выходное напряжение, чтобы полное отключение напряжения.

Шаг 3: доступ к аккумулятору без электричества, и в выходном терминале строк Амперметр Мониторинг зарядки тока, тонкой настройки MPPT потенциометра до зарядки тока Макс.

Шаг 4: доступ к батарее, которая просто заполнена, если синий свет по часовой стрелке, чтобы настроить выходное напряжение, пока красный свет не включен. Затем медленно Отрегулируйте выходной счетчик напряжения по часовой стрелке, пока синий свет не включен, а затем Измерьте с помощью мультиметра, чтобы определить, правильно ли напряжение отключения, чтобы избежать перезарядки! Если известная солнечная панель MPPT значение напряжения, (значение напряжения MPPT-прямой разъем, заказанный продать солнечную панель вашему продавцу.)

Метод замены солнечной энергии регулируемым источником питания:

Шаг 1: Регулировка Регулируемый источник питания на Солнечной PV напряжения, таких как 18 V)

Шаг 2: Регулируемый источник питания подключен к входу и не подключен к перезаряжаемой батарее. Если выход имеет напряжение, он будет регулироваться по часовой стрелке до тех пор, пока нет выхода напряжения. Затем Медленно отрегулируйте против часовой стрелки до точки, где есть только выходное напряжение.

Шаг 3: Отрегулируйте выходной счетчик напряжения по часовой стрелке до тех пор, пока красный и синий свет не мигает, а затем Отрегулируйте выходное напряжение, чтобы полное отключение напряжения.

Шаг 4: доступ к аккумулятору, который просто полный, поверните выходное напряжение по часовой стрелке, если синий свет включен, пока красный свет не включен. Затем медленно Отрегулируйте выходной счетчик напряжения по часовой стрелке, пока синий свет не включен, а затем Измерьте с помощью мультиметра, чтобы определить, правильно ли напряжение отключения, чтобы избежать перезарядки!

Солнечная батарея для отслеживания максимальной мощности)

Солнечная батарея с максимальным отслеживанием точки питания (MPPT)-это гарантия изменения силы солнечного освещения, компонент фотогальванического аккумулятора всегда выводит максимальную мощность, для достижения полной высокой эффективности солнечной энергии. В общей ситуации, момент в соответствии с условиями солнечного освещения автоматическое регулирование выходной зарядный ток, таким образом, гарантия на выходную мощность солнечной панели всегда может поддерживать в максимальной мощности, поддерживайте выходное напряжение и зарядный ток продукта (Выходная мощность) максимально,

Функции платы управления зарядкой:

1. солнечная батарея с максимальным отслеживанием точки питания, выходной ток DAYU солнечной панели тока, действительно супер высокая эффективность, поддержка 8-28 в, в течение большого тока зарядки, рекомендуется, чтобы каждая солнечная панель с одним модулем) множественные модули могут быть подключены параллельно для расширения тока зарядки

2. Может регулировать выходное напряжение по желанию, CC-CW автоматическое управление (может поддерживать один или несколько литиевых батарей или литиевых железных фосфатов или свинцово-кислотных батарей, светодиодный высокой мощности и т. Д.)

3. Полная батарея управления зарядкой

4. Частота ШИМ-переключатель: 300 кГц

5. Постоянный ток зарядки устанавливается внешним резистором (предустановленный 5000mA/2000MA)

6. Подзарядка глубоко разряженного аккумулятора

7. Состояние зарядки и состояние зарядки двойной индикатор (при зарядке красный свет/полный синий свет/красный свет мигает синие огни стабильное описание не отвечающий аккумулятор)

8. Низкомощный мягкий стартер

9. использует импортный высокочастотный низкий разрыв над внутренним сопротивлением двойная трубка MOS, 10A большой ток двойной диод, высокая эффективность плоский высокомощный индуктор, Constantan Ток обнаружения резистор, дополнительная разница в низком давлении анти-обратная защита, обратная не работает, устраняет обратное повреждение платы. Гарантия качества!
