MPU-9250 GY-9250 nine-axis sensor module/I2C/SPI связь (от 705 руб.)

Описание

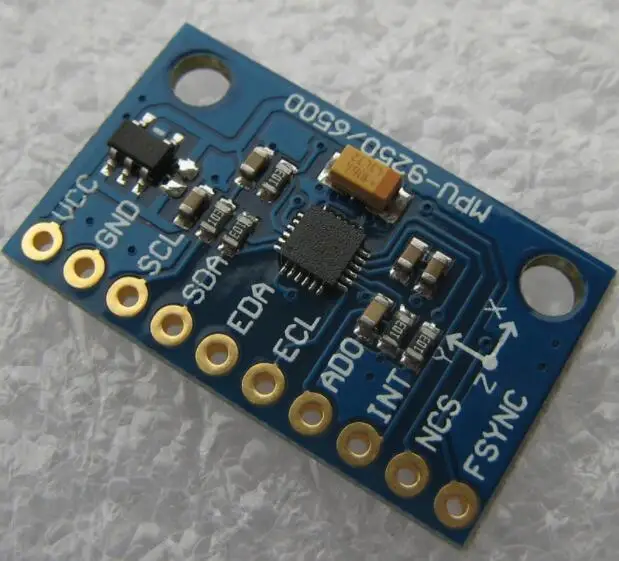

MPU-9250 GY-9250 nine-axis sensor module/I2C/SPI связь

Модуль MPU-9250 (трехосевой гироскоп + трехосевое ускорение + трехосевое магнитное поле)

Модульная Модель: GY-9250

Использование микросхемы: MPU-9250

Источник питания: 3-5 в (внутреннее малое падение напряжения регулирования напряжения)

Метод связи: стандартный протокол IIC связи

Чип встроенный 16bit AD постоянного тока в переменный конвертер, 16-bit data выход

Gyro диапазон: ± 250 500 1000 2000 °/s

Ускорение диапазон: ±2±4±8±16g

Диапазон магнитного поля: ± 4800uT

Shenjin PCB, процесс сварки машины гарантирует качество

Булавки шаг 2,54 мм

Размер модуля 15 мм * 25 мм

Предоставляем схемы, соответствующие листы данных и справочные документы

Второе поколение 9-axis комбинированный датчик интегрирует 6-инерциальная система отсчета единица измерения-см (акселерометр + гироскоп) и 3 осный магнетометр в 3 мм x 3 мм QFN посылка, что на 45% меньше, чем предыдущее поколение.

В посылка Размер снижена благодаря 3-axis gyro чип дизайн. Три чувствительные оси гироскопов предыдущего поколения разработаны в трех различных конфигурациях, а токовые Гироскопы спроектированы в одной конструкции. Этот новый дизайн уменьшает площадь гироскопа на 40%. Кроме того, процесс изменился: в прошлом, чтобы обеспечить движение структуры МЭМС, полость обычно была выгравирована в ASIC чип, но теперь этот шаг не требуется, в результате снижения стоимости.

MPU-9250 интегрирует АКМ магнитометр AK8963. По сравнению с предыдущим генератором площадь уменьшается на 40%, а чувствительность увеличена до 0,15 μT/LSB.
