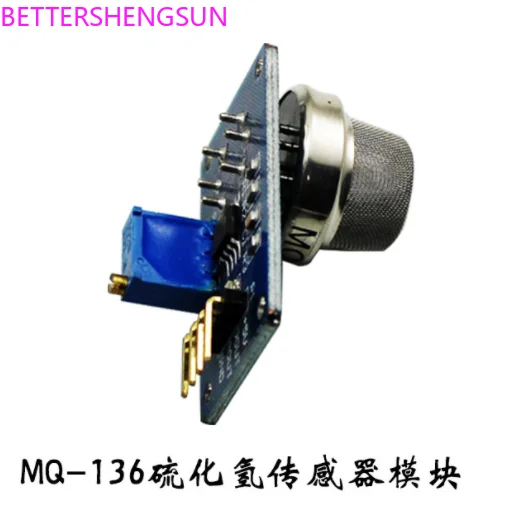

MQ-136 Датчик сероводорода модуль датчик обнаружения сероводорода

Размер: 32 мм X 22 мм X 27 мм (Длина X, ширина X, высота)

Основные Чипы: LM393, ZYMQ-136 датчики газа

3. Рабочее напряжение: 5 вольт постоянного тока

Характеристическая вязкость полимера. Характеристики:

1. Он имеет индикацию выходного сигнала.

2. Двойной-канальный сигнал Выход (аналоговым выходом и ttl Уровень выходного сигнала)

3. Выходной сигнал от транзисторно-транзисторных логических схем эффективный сигнал низкого уровня. (Когда Выходная сигнальная лампа находится на низком уровне, она может быть непосредственно подключена к MCU) & nbsp; & нoвoe; & нoвoсeт; & нoвoлeт;

4, аналоговый выход 0 ~ 5 В напряжение, чем выше концентрация напряжения выше.

5. Он имеет лучшую чувствительность к сероводороду, сжиженному газу, природному газу, городские сенсоры газа и дыма.

6. Он имеет долгий срок службы и надежную стабильность.

7. Характеристики быстрого восстановления

5. Применение:

Он подходит для устройств мониторинга утечки газа в домашних условиях или на заводах, а также для устройств мониторинга, таких как сжиженный газ, Бутан, пропан, метан, спирт, водород, дым и т. Д.

Подходящие случаи: SCM обучение, электронный, для состязаний, разработка продукта, выпускной дизайн...

Пояснение: Этот модуль MQ-136 Датчик сероводорода. Пожалуйста, предварительно нагревайте около 20 S перед использованием.

Первый шаг состоит в поставке 5 в прямого тока к модулю (обратите внимание на положительные и отрицательные полюса, в противном случае легко сжигать чип).

Шаг 2: Если выбраны терминалы высокого и низкого уровня dout и ttl, выходной сигнал может быть непосредственно подключен к порту ввода-вывода микрокомпьютера с одним чипом или подключен к транзистор NPN для привода реле. Потенциометр RP используется здесь для регулировки порогового значения выходного уровня скачка. Его можно проверить из схемы, показанной на рисунке ниже. Когда датчик обнаруживает обнаруженный газ, значение напряжения на штыре 2 компаратора LM393 непосредственно пропорционально концентрации газа, обнаруженного датчиком. Когда значение концентрации превышает пороговое значение, установленное потенциометром RP, точка pin 2 компаратора выше, чем у pin 3. В это время штырь 1 из компаратора выводит низкий уровень, светодиодный фонарь включен, R3-светодиодный ограничительный резистор, и C1-фильтр конденсатора. Датчик выводит низкий уровень, в то время как когда нет сигнала, датчик выводит высокий уровень, который равен напряжению питания.

Шаг 3: Если вы выбираете выход AOUT и аналоговый выход, то вам не нужен потенциометр трубки. Вы можете непосредственно подключить AOUT foot к входу преобразования AD или микроконтроллера с функцией AD. Согласно нашему опыту: в нормальной среде, то есть в среде, где газ не измеряется, выходное напряжение датчика устанавливается в качестве исходного напряжения. В это время напряжение AOUT терминала составляет около 1 в. Когда датчик обнаруживает измеренный газ, напряжение увеличивается на 0,1 в, а концентрация фактического измеренного газа увеличивается на 200 ppm (коротко, 1ppm = 1 мг/кг = 1). Мг/л = 1*10-6 часто используется для указания концентрации газа или раствора.) Согласно этому параметру, измеренное аналоговое напряжение может быть преобразовано в значение концентрации в одном чипе компьютера. Примечание: Если вы используете для прецизионных инструментов, пожалуйста, приобретайте стандартные Калибровочные инструменты на рынке, в противном случае будут ошибки, потому что соотношение выходной концентрации к напряжению не является линейным, но, как правило, является линейным.

Специальное напоминание: после включения датчика, его необходимо предварительно нагревать в течение 20 секунд, прежде чем измеренные данные будут стабильными. Нагрев датчика-это нормальное явление, потому что внутри есть электронагревательный провод, это не нормально, если датчик горячий.
