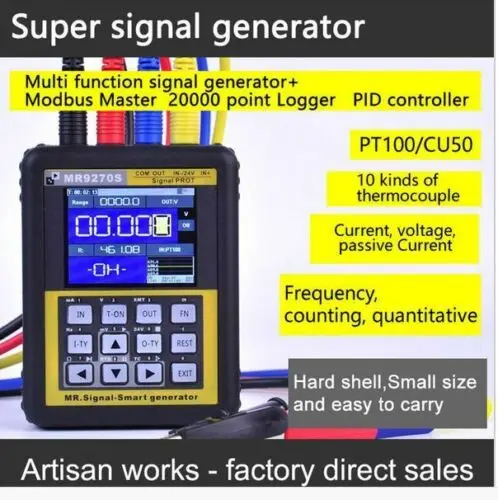

MR9270S+ 4-20mA генератор сигналов калибровка тока Напряжение термопары

Руководство по эксплуатации

Быстрый мастер эксплуатации Смарт вам нужно
Узнайте следующие четыре момента.
1. Прочтите "краткое описание инструмента" и "Технические параметры", чтобы узнать основные функции и Типы сигналов смарт.
2. Основная работа: Как выбрать тип сигнала и режим сигнала. Например, если выбрать выход милливольт, который является одним из типов сигналов, и TC является одним типом милливольт, то милливольт и все виды TC является режимом сигнала.
3. Базовая работа: Введите меню.
4. Основная работа: установка параметров управления изображениями
Инструмент краткое введение
1. Smart имеет мощную производительность для него имеет высокоскоростной ARM cpu и легко начать для него имеет дружественный пользовательский интерфейс. Ниже приведена блок-схема Smart.
2. Введение функций программного обеспечения
Запрограммирован Выход:
Вы можете сделать Mr. Signal Smart для автоматического увеличения/уменьшения выхода. Есть два режима.
Режим один:
Установите период и значение начала/конца вывода. Выходные данные будут автоматически линейно увеличиваться от стартового значения до конечного значения и линейным уменьшением от конечного значения до стартового значения в течение периода. Автоматическое увеличение/уменьшение выхода будет повторяться как много раз
Так, как вы хотите.
Режим два:
Расширенная настройка, изменение выходного сигнала определяется большим количеством параметров.
Тип один:
После установки начальной точки, окончания и циклов оборудование может начать работать.
Предустановленные значения:
Вам может потребоваться только несколько фиксированных значений выхода в вашей повседневной работе. Продукт позволяет вам настроить 9 предустановочных значений для быстрого вывода.
Сигнал преобразования: вход может быть преобразован в другой вид выхода. Например, входной сигнал Гц, затем преобразует их в текущий выход.
Кривая в реальном времени:
Изменение входного/выходного сигнала может отображаться в виде кривых. Вы можете установить период захвата и увеличить кривые в соответствии с максимальным и минимальным.
Отображение в качестве диапазона/фактического значения:
Входное и выходное значение может отображаться как фактическое значение или диапазон в соответствии с вашим пожеланием. Фактическое значение соответствует линейному диапазону. Например, 4-20мА соответствует 0-100, затем 4ма соответствует 0, 12мА соответствует 50, 20мА соответствует 100. Вы можете варьировать соответствие между фактическим значением и диапазоном.
Посылка включает в себя:

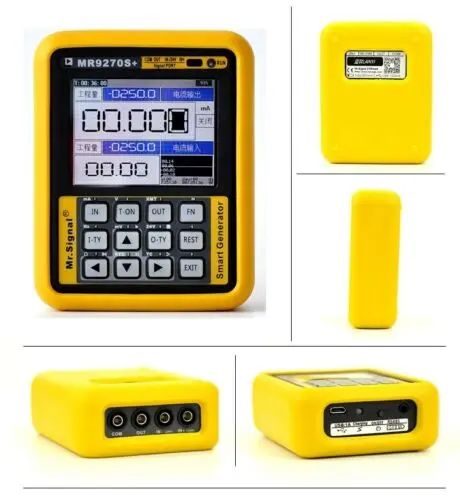

1x MR9270S генератор сигналов
1x 10A/4 мм тестовый зажим (черный)
1x 10A/4 мм тестовый зажим (красный)
1x 10A/4 мм тестовый зажим (синий)
1x 10A/4 мм тестовый зажим (желтый)
1x зарядное устройство
1x USB кабель
1x RS485 кабель связи
1x RS485 адаптер
1x сумка для инструмента
1x руководство
1x сертификат
