CPUCore дизайн вилки платы, плата loadingMSP430F149chip, замена ablemsp430f169equal совместимый чип.

Все поставки доставляются в соответствии с желтым рядом иглы на приведенной выше рисунке.!

Купите сейчас, дополнительный DuPont line10root + одна пустая основная плата!

Описание функций и ресурсов макетной платы:

1.Плита низкой частоты32,768 кГц、 Высокой частоты8 мКварцевый резонатор 2.Доска с вертикальной загрузкой8Красная лампа для ходовой воды,И оснащен поддержкой перемычки

3,4Независимый ключ высокого качества, может осуществить независимый ключ или регулировкуDS1302И т. д. 4.Доска с вертикальной загрузкойRS232Последовательная цепь связи, может общаться с компьютером

5. DS1302Часы в режиме реального времени, и привести к резервному интерфейсу батареи часов 。 6. VS1838Инфракрасный прием, эксперимент с дистанционным управлением может быть осуществлен

7. RS485Коммуникационная цепь, эффективно улучшает Расстояние связи и обеспечивает многомашинную передачу данных 8.Звуковой сигнал, быть в состоянии сделать все виды phonation экспериментов 9.Доска с вертикальной загрузкойBSLЗагрузчик,ПоддержкаUsbdirectСкачать программу до MCU

10.Внешнее расположение5,5*2,1Питание 、USB. Источник питания доступен для иглы ряда

11.Обеспечиваем3,3 vИ5 vМощность выход 。

12、 Утвердить стандарт14ИглаДжтагИнтерфейс, поддержка функции аппаратного моделирования 13.Съемная системная плата, легко заменить чип того же типа;

14.Все штифты светодиодные двухрядные штифты, четко обозначенные

15 ПоддержкаРазвернутьNRF905Беспроводной модуль

16 ПоддержкаРазвернутьNRF24L01/CC1100Равных модуль

17.Схема датчика температуры, просто вставьте датчик для работы

18,2Дорожного движенияADКонтур преобразования, Эксперимент преобразования из аналогового количества в цифровое количество может быть осуществлен

19.Поддержка1602ЖК-дисплей

20.Поддержка12864Изображение ЖК-дисплей

21.На плате самовосстановительный предохранитель, повышает безопасность эксперимента.

22.Отправить на трансферную доску на этапе продвижения1Индивидуальные, DuPont линия10Корень!

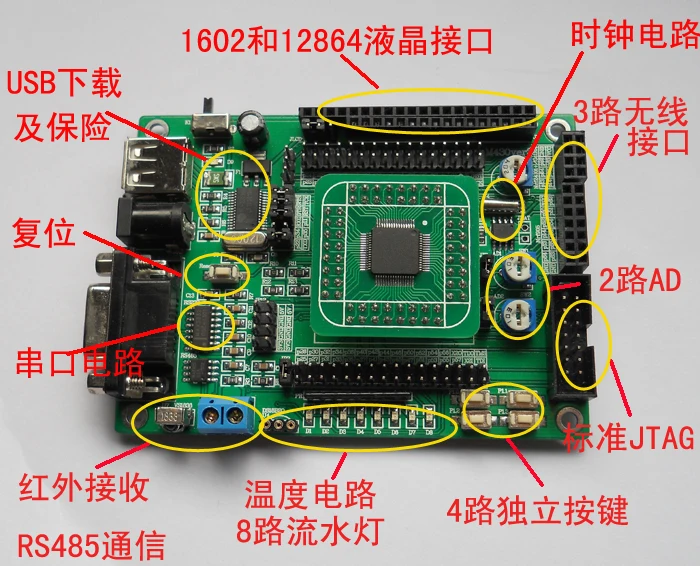

Функция схема

1. Полный просмотр (фотографии сделаны в натуральном виде, показать в черном цвете):

2 макетная доска оценка изображения:

1. Детальный чертежный дисплей (вся машинная обработка):

Отличная сварка, отличное качество изготовления

Четкая маркировка

Доска loadingUSBDownloader

Четко обозначенный, богатый функцией

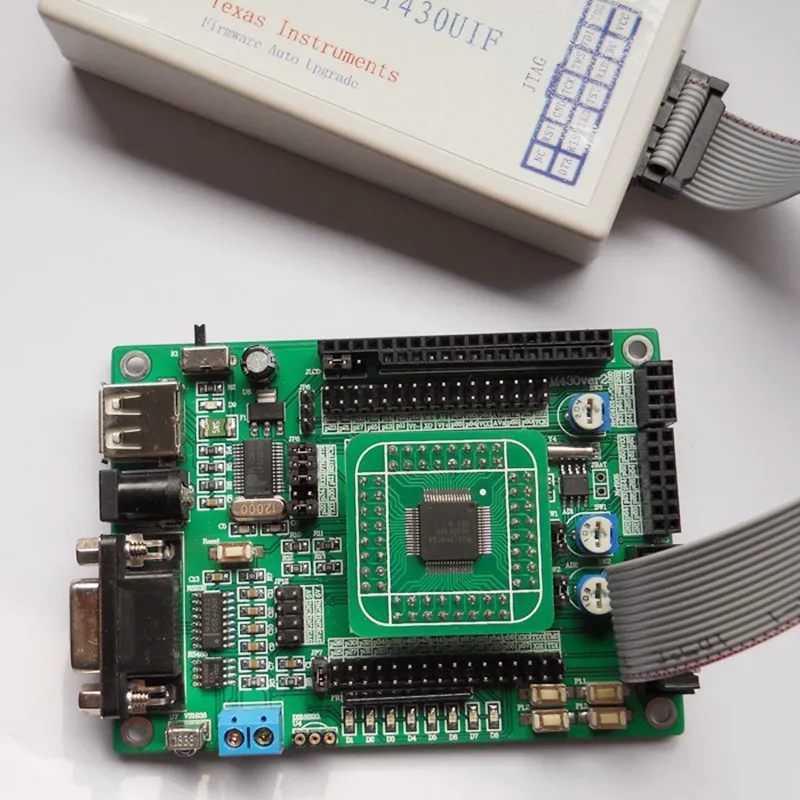

Может быть подключен к эмулятору, чтобы осуществить отладку программы

Сменный совместимый pinsCPURealize мульти использование одной машины

Беспроводной модуль Accessible24L01, CC1100, NRF905Equal

Обновление иглы желтого ряда соответствует оригинальной игле черного ряда, новый стиль более красивый!

Данные:

Этот продукт был оснащен всеми средами разработки, соответствующие программы, разработки материалов, инструментов и программного обеспечения; кроме того, CD является freeLT-1BVideo учебным руководством полнофункциональной платы.

1. Программное обеспечение: (комплект программного обеспечения, руководство, схема, инструмент разработки, пояснение и т. д.)

2. Скриншот программы макетной платы:

Все программы прошел отладку, четкие программные заметки 。 много макетная плата программ, полные данные, легче для того чтобы узнать!

Подробные вспомогательные данные макетной платы:

①Все процедуры, предоставляемые этой платой, были тщательно проверены.

②Так что вы можете лучше использовать эту макетную плату, я тщательно подготовил несколько документов по эксплуатации.

Включает: (1) msp430f149инструкции по использованию каждого функционального модуля (в руководстве описана схема и связанные с ней знания платы)

(2) руководство по разработке и моделированию IARProject

(3) MSP430seriesUSBProgrammer подключение, настройка и Метод сжигания

(4) 5110and12864 метод скриншота и 3 Использование соответствующего программного обеспечения и т. Д.

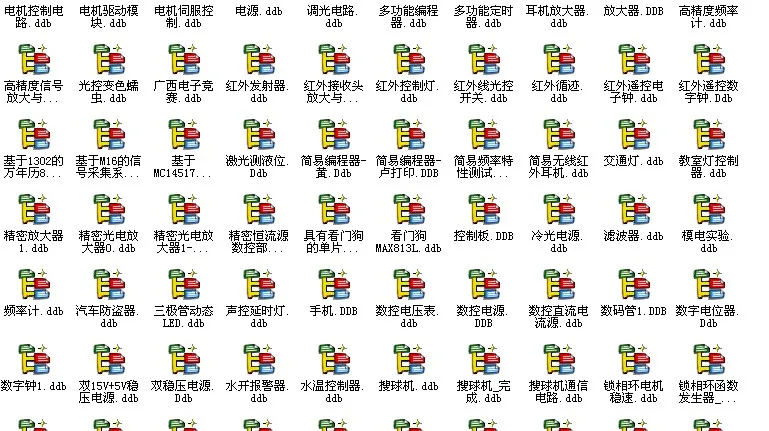

3. Частичный скриншот подарочной схемы:

Отгрузочная ведомость:

1. MSP430f149System openHair plate материнская плата + плата адаптера MSP430F149Core (датчик температуры, жидкий кристалл, пульт дистанционного управления, беспроводной модуль и т. д. нужно покупать отдельно)

2. Соответствующая программа, PDFSchematic схема, руководство пользователя, etcData CD (giveLT-1BVideo учебное руководство)

3. Мужской Для righusbextendline

4. Сочетающаяся медная колонна 4 комплекта

5. Отправьте пустую доску на этапе продвижения DuPont line10root!
