MT8870 DTMF голосового набора, фиксированный набора модуль обнаружения, доска для обучения, декодирования аудио модуль обучения

Описание

Во-первых, заявлено, что этот модуль не может быть использован на телефонной связи, которая может работать нормально. Его можно использовать только в качестве обучения. Напряжение питания 8-12 В постоянного тока.
В начале дизайна модуля, он в основном используется в обучении.
Напряжение в различных состояниях стационарный телефон.
Инструмент: CHINT Электронный мультиметр
Диапазон: DC 200 в
Крюк для набора 8 V
Выходной крючок в 8 в
Крюк позвоните по номеру 8 V
Hands-free набор номера 10,3 в
14В в hands-free звонков
14В в вызова в режиме свободных рук
Тихий режим ожидания 54в
Звонок в колокольчик 46-54 в
Напряжение переключателей в различных областях отличается. Только для справки.
Этот модуль не проектирует положение ожидания и входа в кольцо, поэтому не подключайте плату к обычной телефонной линии.
Способ подключения:

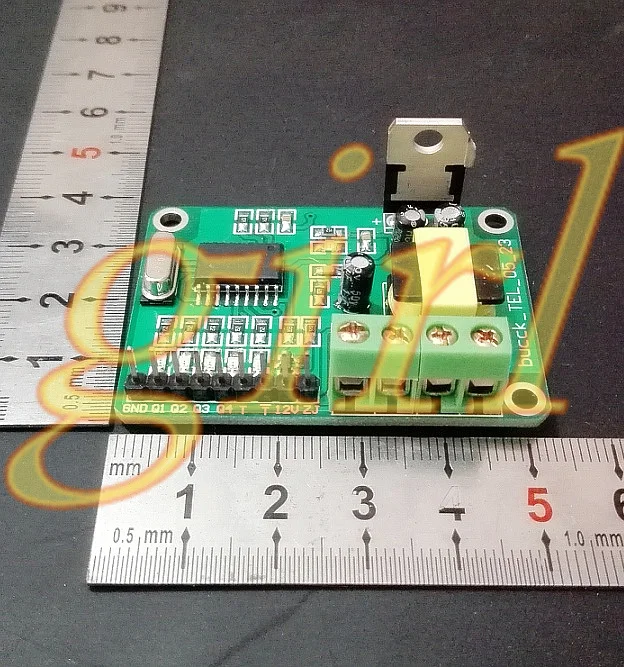

Два зеленых клеммы на диаграмме:
С левой стороны: в соответствии с инструкциями на задней панели, подключите телефонную линию, которая подключается к фиксированному телефону. (Хрустальная головка вставляется на телефон, а другой конец напрямую соединяется с двумя клеммами на левой стороне, независимо от положительного или отрицательного).
С правой стороны: в соответствии с инструкциями на задней панели, подключите 8-12 В и GND, что является DC.
После подключения электричество будет работать правильно.
Этот модуль с функцией мониторинга крючка, сфотографирован и оплата после того, как я отправлю вам информацию!
На стационарный телефон клавиатуры 1 прессы соответствующая пластина огней Q1, ------ Q2, ----- Q3 и ------ Q4, которая составляет 1-0-0-0.
Стационарный телефон с клавиатурой 2 пресс соответствующая подсветка номерного знака, Q1 тушить ------ Q2, свет ----- Q3, уничтожить ------ Q4, то есть, для детей 0-1-0-0.
По аналогии, увеличение количества бинарных чисел.
