Описание
Из-за большого количества моделей, пожалуйста, выберите тип перед размещением заказа, неизвестный, пожалуйста, свяжитесь с продавцом.
《 Из-за механического кодировщика, поэтому батарея не требуется. информация о местоположении управляется механически кодировщиком, поэтому, даже если питание отключено, удалите мотор/кабель между приводами, все еще в состоянии сохранить информацию о местоположении 》
Если вы хотите измерить диапазон вращения на 360 градусов, требуется мульти-повернуть абсолютный кодировщик 。 принцип механизма часов, используемый в кодировщике, когда Центральный кодовый диск вращается, приводите другой набор кодовых пластин через шестерни (или группы передач, многогрупповый кодовый диск), увеличение количества оборотов на основе одного хода Кодирование, для расширения диапазона измерения энкодера, такой абсолютный энкодер называется мульти-поворотным абсолютным энкодером, он также кодируется механическим положением, каждый код позиции уникален и не повторяется, без памяти. еще одним преимуществом мультиповоротного кодировщика является его большой диапазон измерения, фактическое использование, как правило, более Богатый, таким образом, нет необходимости находить нулевую точку во время установки., возьмите середину позиции в качестве исходной точки, это значительно упрощает трудность установки и отладки. преимущество мультиповоротного абсолютного энкодера в позиционировании длины является ясным, он все больше и больше используется в промышленном позиционировании управления.
Область применения:
(1) для офисаCheng Machinery (2) Автоматическая сборочная линия (3) Автоматическое хранение andAGVTrolley (4)Антенна отношение управления
На следующем рисунке показан сайт приложения продукта:

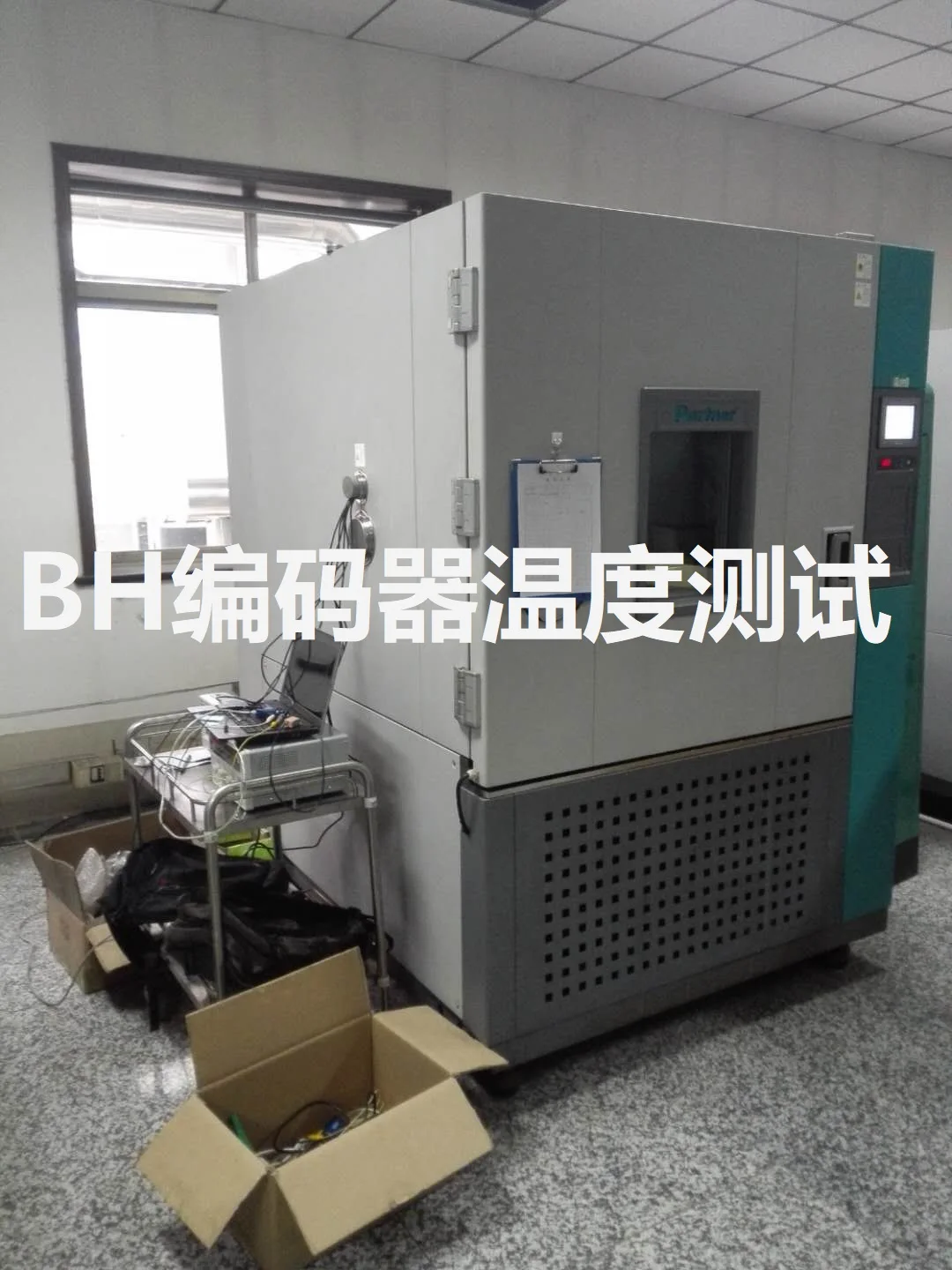

Продукт был протестирован при высокой и низкой температуре:

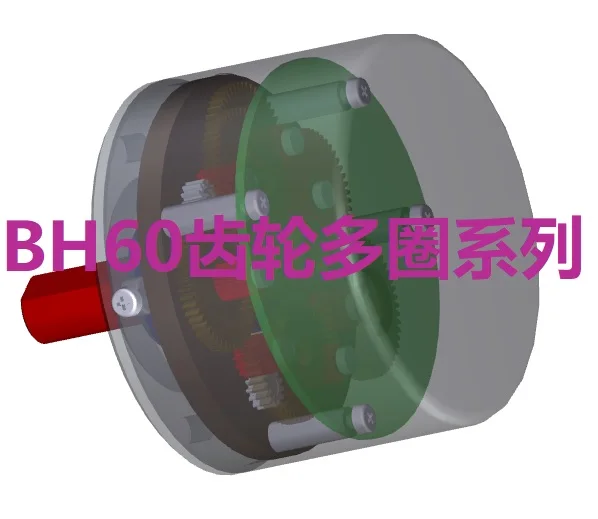

Механическая конструкция шестерни принимается внутри кодировщика:

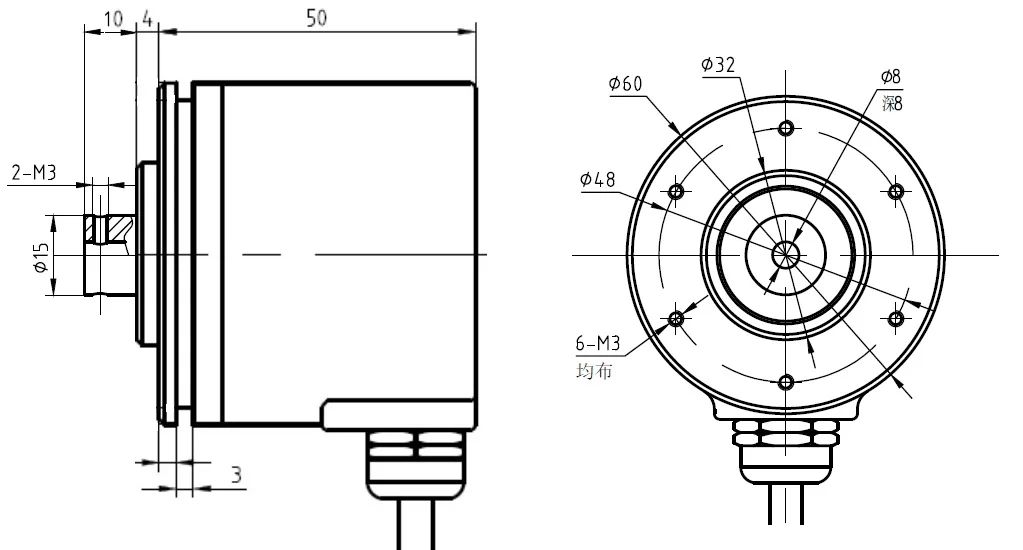

Контур продукта размер установки:
(1) Внешний диаметр 60 мм, выход отверстия 8 мм
(2) Внешний диаметр 60 мм, выход 10 мм вала
Электрический интерфейс:
(1) RS485Free agreement --- активная доставка, то есть кодер отправляет данные на верхний компьютер активно 。
Скорость передачи is19200, 8 данных для, 1 бит стоп-бит, без проверки, отправить все 10 мс.
Объяснить:
① Кодировщик данных низкой высоты 16 бит 8 позиции
② ШифратораLow16positionLow8position
③ Зарядное устройствоШифратора high16Bit height8position
④ Отделение для удостоверения личностиШифратора high16Low position8position
⑤ Накопление байтов = BYTE2 + BYTE3 + BYTE4 + BYTE5 + BYTE6
⑥ Байт XOR = BYTE2 ^ BYTE3 ^ BYTE4 ^ BYTE5 ^ BYTE6

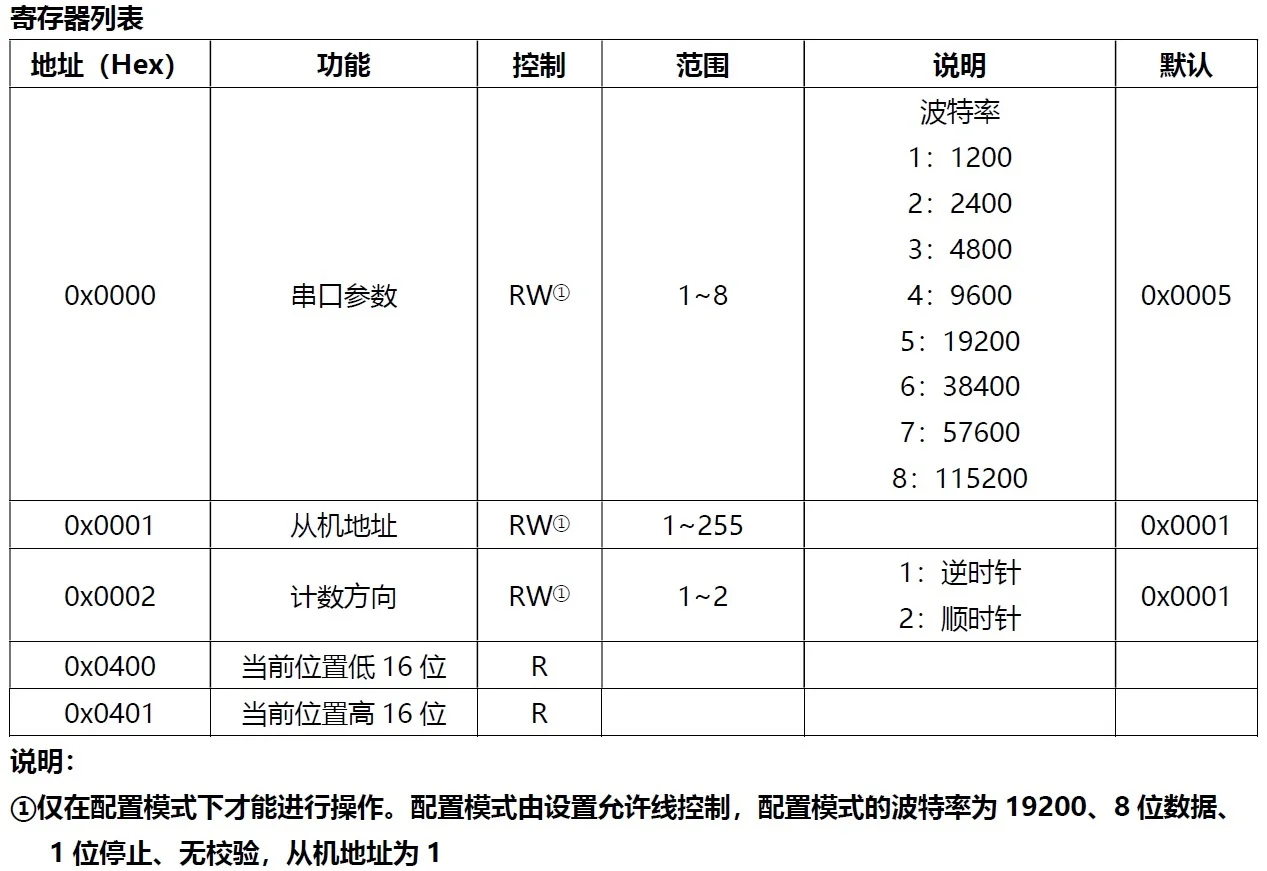

(2) MODBUS RTUAgreement, кодировщик является рабским, несколько кодировщиков могут работать параллельно, рабочий адрес кодировщика может быть изменен., скорость связи, направление данных и другие параметры.
Пример:
04 код функции (Считывание данных о местоположении):
Хост запрос: 01 04 04 00 00 02 70 FB
Slave ответ: 01 04 04 08 C7 00 00 48 19
03 код функции (считывание параметров последовательного порта):
Хост запрос: 01 03 00 00 00 01 84 0A
Slave ответ: 01 03 02 00 05 78, 47 (Европа)
03 код функции (почтовый адрес считывателя):
Хост запрос: 01 03 00 01 00 01 D5 CA
Slave ответ: 01 03 02 00 01 79 84
03 код функции (направление считывания):
Хост запрос: 01 03 00 02 00 01 25 CA
Slave ответ: 01 03 02 00 01 79 84
03 код функции (чтение нескольких параметров):
Хост запрос: 01 03 00 00 00 03 05 CB
Slave ответ: 01 03 06 00 05 00 01 00 01 7D 75
06 код функции (запись параметров последовательного порта):
Хост запрос: 01 06 00 00 00 04 88 09
Slave ответ: 01 06 00 00 00 04 88 09
06 код функции (адрес записи):
Хост запрос: 01 06 00 00 01 02 59 сертификатом от сертификационной
Slave ответ: 01 06 00 00 01 02 59 сертификатом от сертификационной
06 код функции (направление записи):
Хост запрос: 01 06 00 02 00 02 A9 сертификатом от сертификационной
Slave ответ: 01 06 00 02 00 02 A9 сертификатом от сертификационной

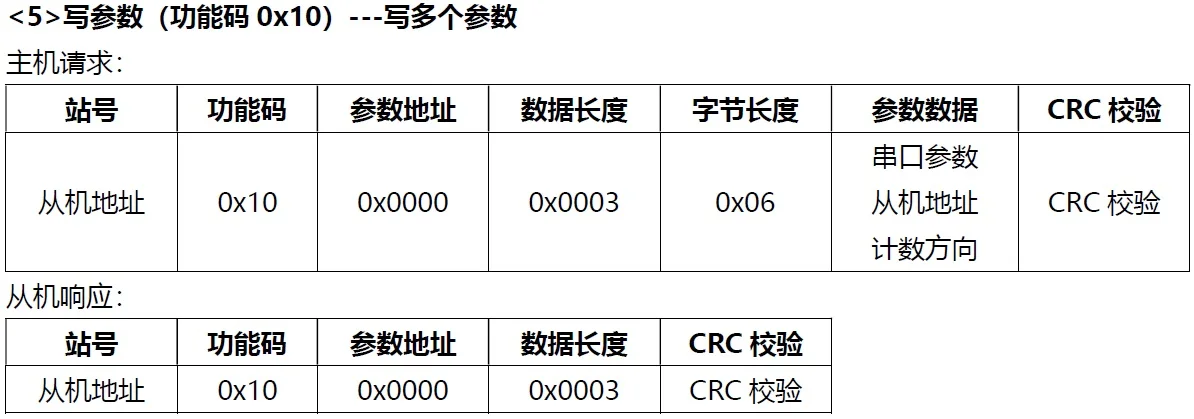

10 код функции (напишите несколько параметров):
Хост запрос: 01 10 00 00 00 03 06 00 05 00 01 00 01 BA 80
Slave ответ: 01 10 00 00 00 03 80 08
Пример: Настройка Siemens? PLCTo

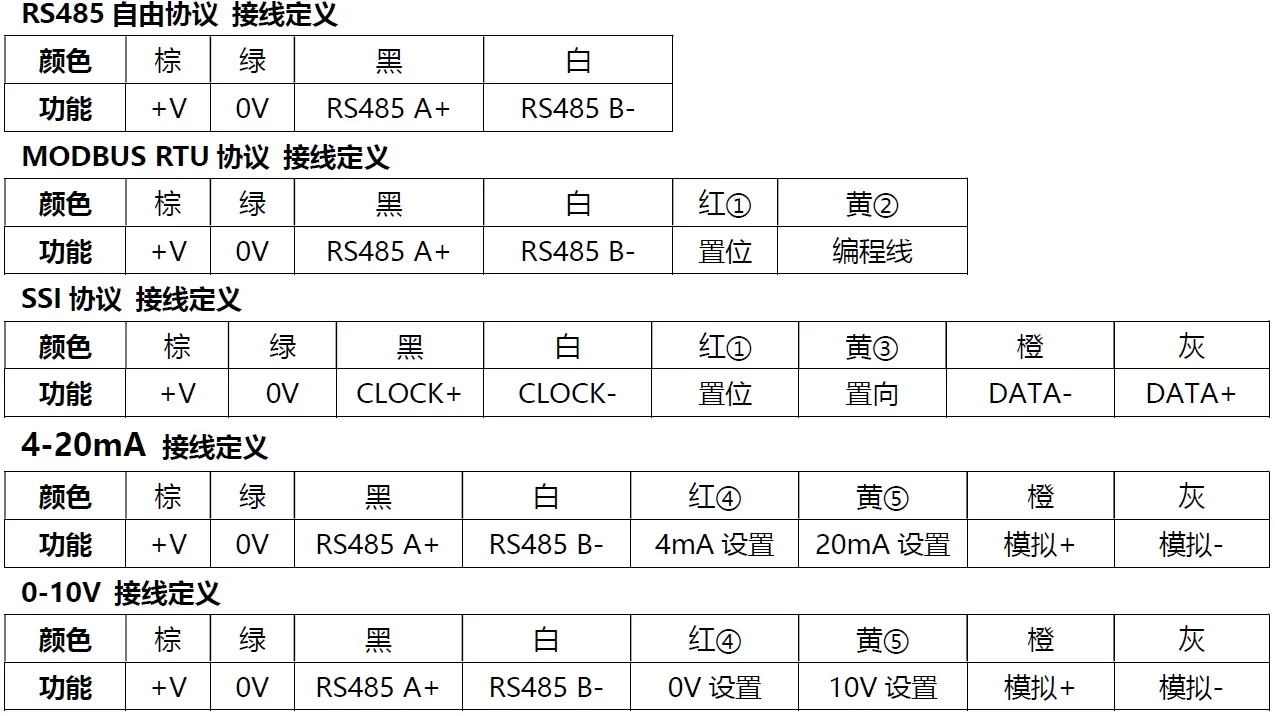

Проводка Разрешение:
① Эта линия устанавливает текущее положение to0, доступ при установке + V, доступ во время нормальной работы 0 V(Короткий контакт, не часто используется, только изменить)
②Доступ при смене параметров + V, отключите линию после внесения изменений, чтобы сохранить текущие настройки, доступ во время нормальной работы 0 V (Контакт во время программирования)
③До включения кодировщика, Подключите эту линию + VAnd Держите, после включения кодировщика, инверсия данных(Долгосрочный контакт)
④ Отделение для удостоверения личностиЭта линия устанавливает текущее положение to4mA/0 Vspot, доступ при установке + V, доступ во время нормальной работы 0V(Кратковременный контакт)
⑤Эта линия устанавливает текущее положение20mA/10ВСпот, доступ при настройке+ Жилет), Доступ во время нормальной работыС напряжением 0 В(Кратковременный контакт)
⑥Новое программное обеспечение функция нулевой настройки, использование стандарта mosbus RTUThe команда устанавливает текущее положение to0
(3) аналоговый выход, выходной ток или напряжение, кодировщик Имеет выходную защиту цепи, сильная надежность.
Вы можете использовать линию настройки для установки диапазона, простой и прямой. верхнее компьютерное программное обеспечение также может быть использовано для установки диапазона измерения, когда диапазон известный, может быть установлен непосредственно после установки, опустите шаги настройки 。Аналоговый энкодер может заменить традиционный потенциометр, длительный срок службы.
Программное обеспечение для настройки параметров:
Кодировщик может быть Serial последовательным ассистентом/MODBUS опол/Пользовательское программное обеспечение 》 выполнять настройки параметров и данные мониторинга, пожалуйста, свяжитесь с продавцом, если вам нужно 。
Определение модели товара:
Большое количество и льготный режим, структура и протокол связи могут быть настроены в соответствии с требованиями заказчика.
♦64 круг маленький мульти круг абсолютное значение энкодера, пожалуйста, нажмите здесьДля получения подробной информации 。
♦Один поворот абсолютного значения данных кодировщика, пожалуйста, нажмите здесь, подробное введение.
♦Параллельный порт вывода абсолютного значения кодировщика, пожалуйста, обратитесь сюда, он имеет подробное представление.
