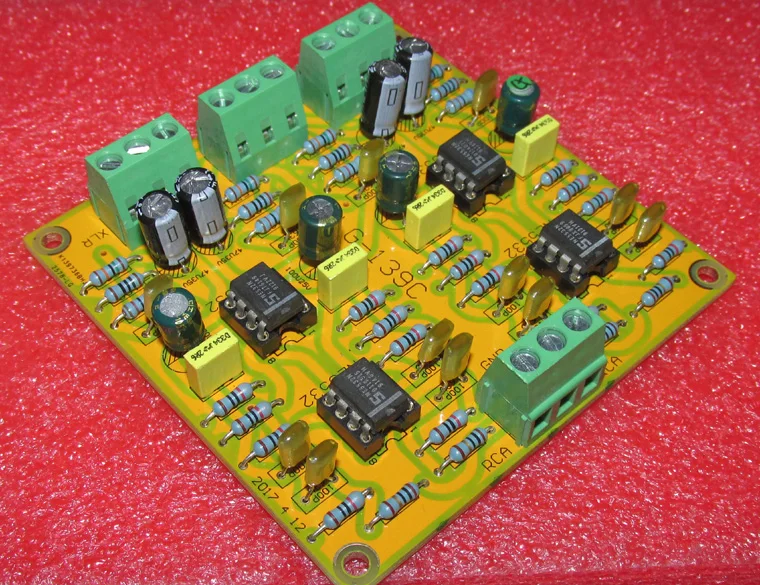

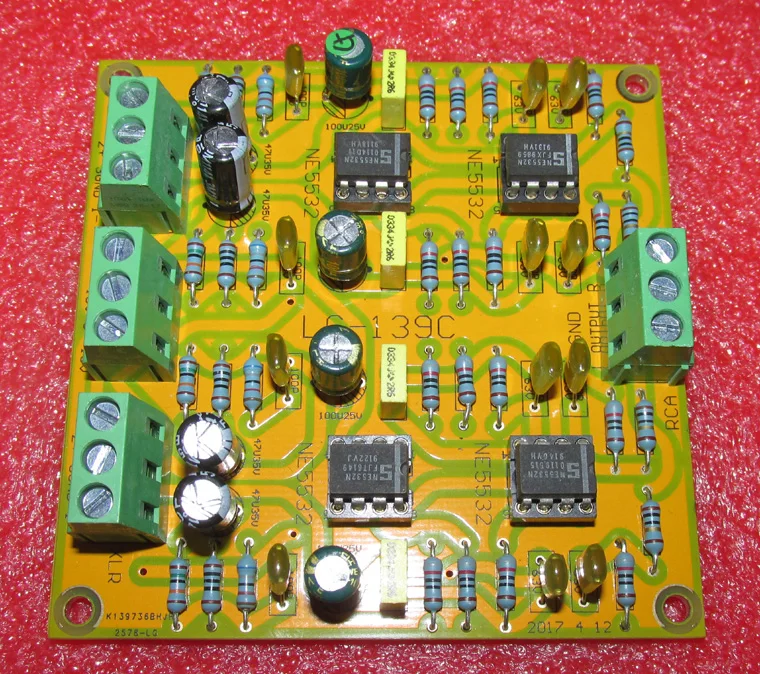

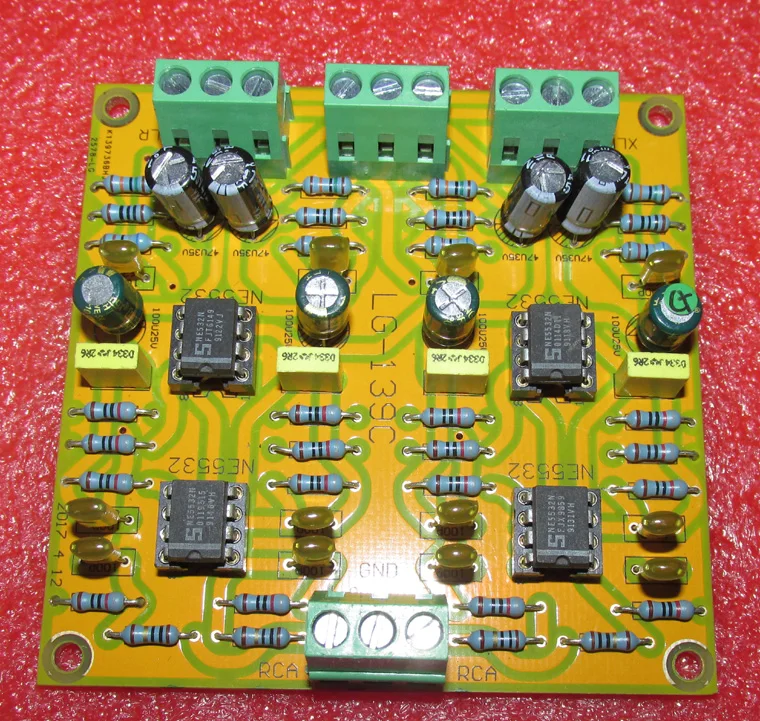

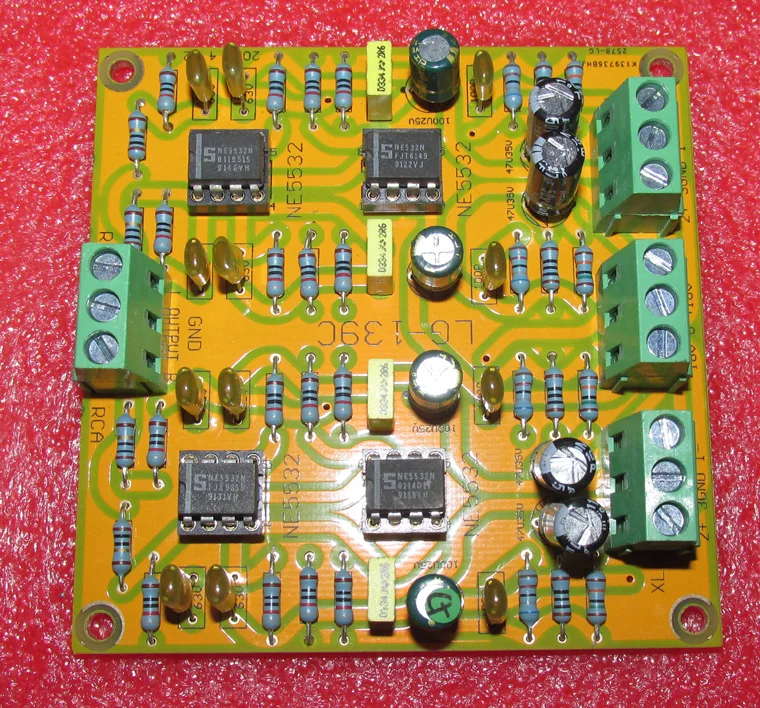

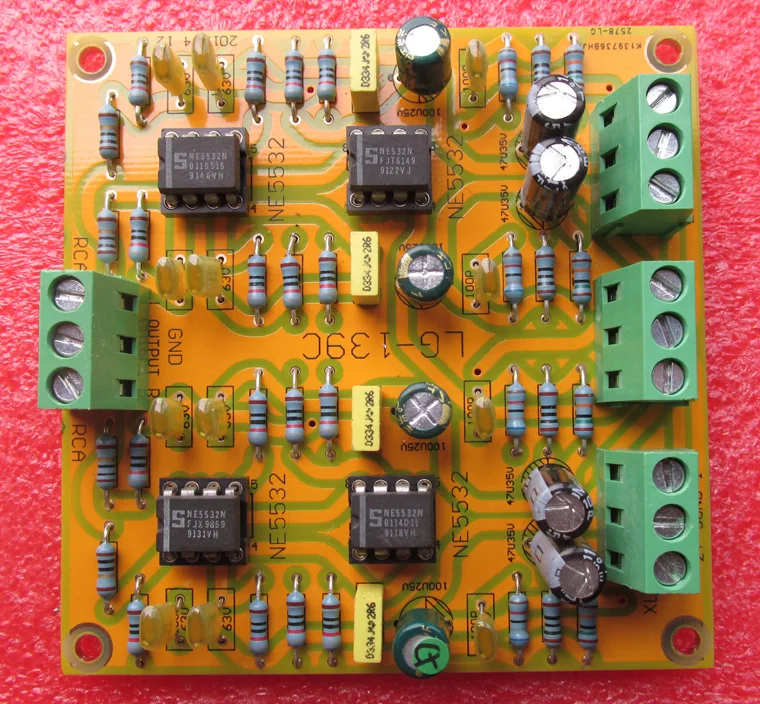

NE5532 сбалансированный XLR для одноконтурной RCA выходной платы Отличная производительность с ультра-низким искажением Dual 15V

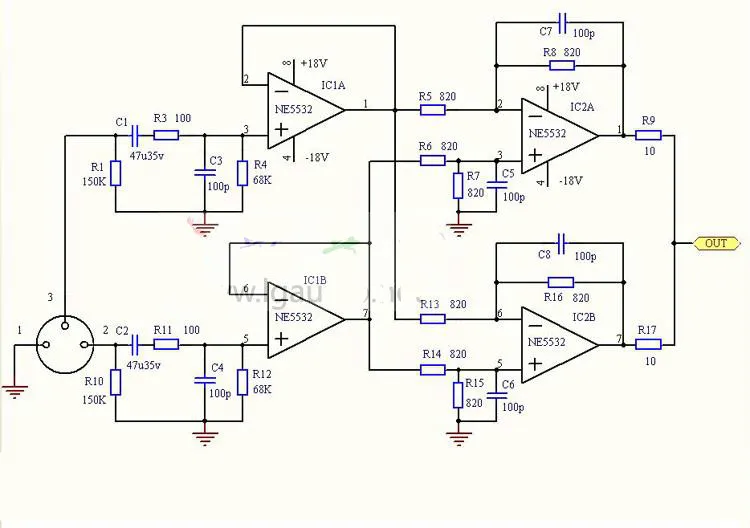

Примечание: NE5532 встроенный блок на доске является б/у разборкойМощность питания: ± 5V ~ ± 15ВLG139C, сбалансированный XLR на Одноконтурный RCA выход двойная плата: линия разработана знаменитым британским усилителем мощности дизайнером Дугласом самостоятельно. Уникальный дизайн цепи делает машину линии отличной производительностью с ультра-низким искажением и низким уровнем шума.Принцип цепи только рисует один канал:Искажения и шум этой линии гораздо ниже, чем у обычной цепи, поэтому схема выглядит менее сложная и немного более сложная, и цель является низким искажением и низким уровнем шума. В общем, чтобы преобразовать сбалансированный сигнал в несимметричный (односторонний) выходной сигнал, вы можете использовать 1/2 NE5532 plus 4 10K резисторы, которые могут быть выполнены путем подключения IC2A на рисунке. В это время R5 ~ R8 принимаются как 10 K, пара сбалансированных сигналов входят с левого конца R5 и R6 соответственно, и несимметричный выходной сигнал может быть получена в правой части R9. Этот дифференциальный усилитель цепи довольно прост. Выходной шум также низкий, что может достигать-104dBu (0dBu = 775mV), но все еще ощущается много шума. По этой причине, так называемый этап двойного баланса принимается, то есть два дифференциальных этапа усилителя состоит из IC2A и IC2B, и баланс получен одновременно. Входные сигналы добавляются вместе, чтобы частично отменить несвязанный шум, в результате чего происходит снижение шума на 3 дБ и Улучшенная схема общего режима отторжения (CMRR).Дополнительные улучшения также добавляются к последователям первого этапа напряжения IC1A, IC1B до IC2A и IC2B. Это не только улучшает входное сопротивление, но и уменьшает сопротивление восьми резисторов R5, R6, R7, R8, R13, R14, R15, и R16 IC2A и IC2B от оригинального 10K до 820 Ом, значительно уменьшая тепловой шум резистора. Наконец, шум этой сцены снижен на-112dBu, что на 8 дБ лучше, чем традиционная одноразная схема выше.Одна плата моноИзысканная двухсторонняя Стекловолоконная плата FR4, Высококачественная печатная плата (80 × 78 мм), толщина платы 2 мм дуговая Трассировка заземления. Импортные высококачественные компоненты RC. Япония КОА 1/4 Вт высокоточные-пятью цветными кольцо металлического пленочного резистора, Nissan бренд электролизная ванночка, позолоченный IC гнездо (удобный подъем), американские NE5532 двойной операционный усилитель 4, подключено к стабильному напряжению ± 5 В ~ ± 15 В для работы.Входной баланс сигнала, выход несимметричного сигнала, подходит для аудиосистемы с сбалансированным выходом, а оборудование заднего этапа имеет только несбалансированную входную аудиосистему.Специально для тех, кто использует профессиональное оборудование как дома, профессиональное аудио источник XLR сбалансированный выход, эта плата может превратить ваш источник сигнала в несимметричный RCA сигнал в соответствии с требованиями общего усилителя мощности.Эта плата может быть заменена на лучший операционный усилитель, такой как AD826, AD827, OPA2134, OPA2604, OPA2111 и другие высококлассные Операционные усилители, эффект вертикальной. Также возможно собрать различные типы Операционные усилители в соответствии с потребностями клиента, и цена дополнительная.Обратите внимание, что эта функция не может быть изменена и не может быть использована при покупке.Дружественное напоминание: при использовании обратите особое внимание на напряжение питания не должно превышать ± 18 в, и три линии, которые балансируют сигнал XLR, не могут быть подключены неправильно. Коллектор NE5532 на доске используется для разборки. Компоненты на плате отличаются из-за различных сборочных партий. Бренды, модели и спецификации, используемые для некоторых конденсаторов, будут немного отличаться. Компоненты и параметры на плате будет зависеть от принятия!Посылка1 шт.
