Описание

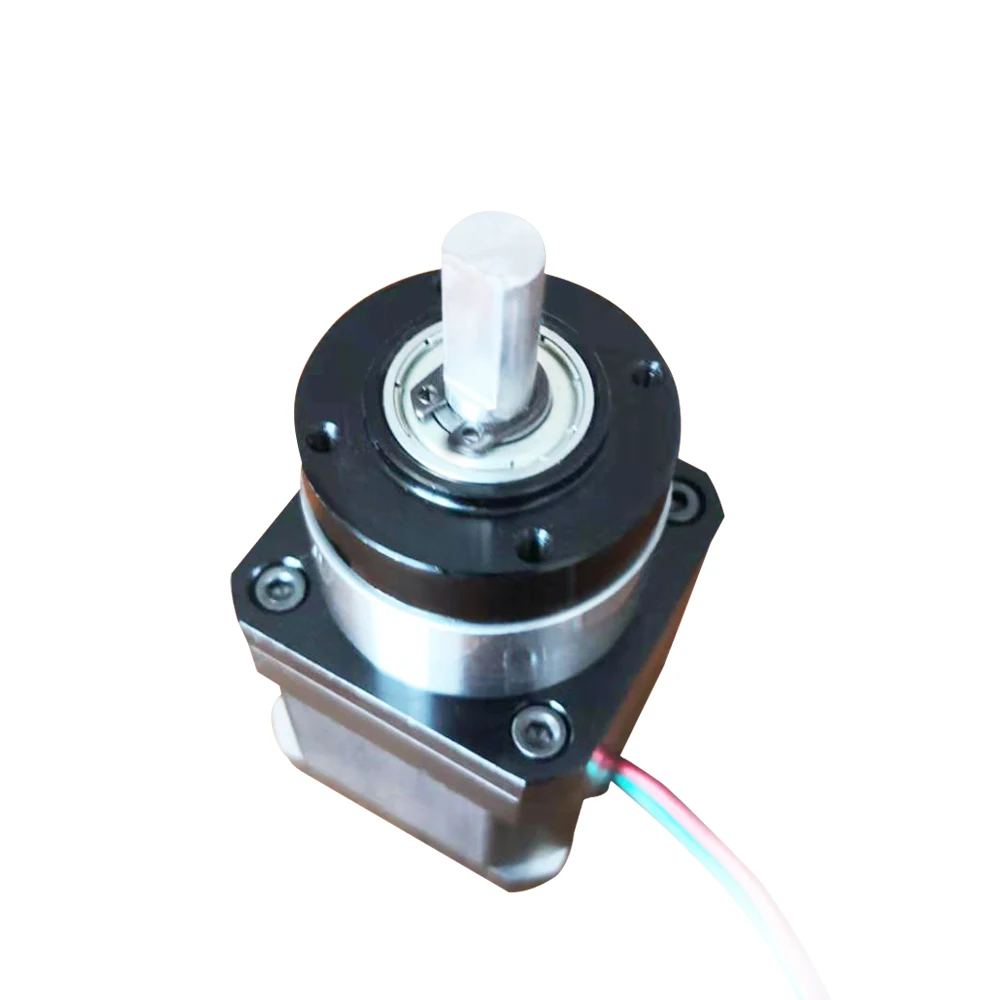

Nema 17 коробка Передач шаговый двигатель
Параметры:
| Шестерни соотношение | 1:5. 2 | Количество фаз | 2 |
| Основной шаг угла | 1,8 ° | Точность позиционирования (без нагрузки) | ±0. 09 ° Макс |
| Номинальный ток (фаза) | 1.0A | Сопротивление (фаза) при 20 ℃ | 4,0 Ω±15% |
| Индуктивность (фаза) @ 1 кГц | 7.5mh ± 20% | Держательный крутящий момент | 0.4N.m |
| Инерция ротора | & Asymp; 54g · c㎡ | Масса | 0,3 кг/0.66Lbs |
| Радиальная игра (макс) | 0,025 мм (нагрузка 450 г) | Axial play (макс) | 0,075 мм (нагрузка 920 г) |
| Duty | Непрерывная | Прибор для тестирования Диэлектрической прочности | 500 V DC |
| Сопротивление изоляции | 100 МОм (500 В постоянного тока) | Класс изоляции (UL) | B |
| Температура подъем | 80℃ Max | Срок службы (часов) | 5000 мин |
| Управление температура окружающей среды | 0℃ ~ + 50 ℃ | Управление влажность окружающего воздуха | 20% RH ~ 90% RH |
| Температура окружающей среды хранения | -20℃ ~ + 70℃ | Для хранения влажность окружающего воздуха | 15% RH ~ 95% RH |

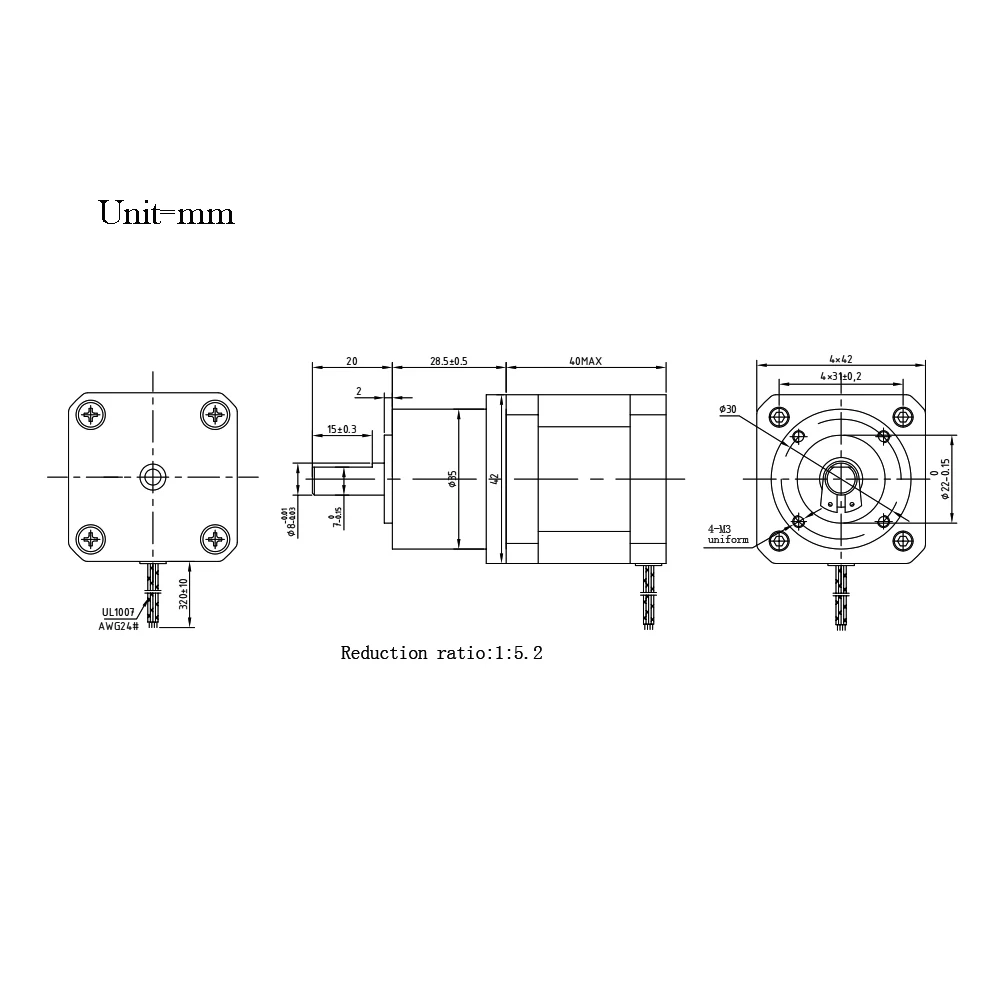

Размеры (единица измерения = мм):
Схема подключения:
Фазовая последовательность (2 фазы):
Характеристики
- Сертификация
- Европейский сертификат соответствия / ROHS
- Угол Шага (градусы)
- 1.8 Degree
- Тип
- Hybrid
- Ток / Фаза
- 1.0A
- Фаза
- 2
- Крутящий Момент
- 0.4N.m
- Номер модели
- Nema 17 Reduction Gear Stepper motor
