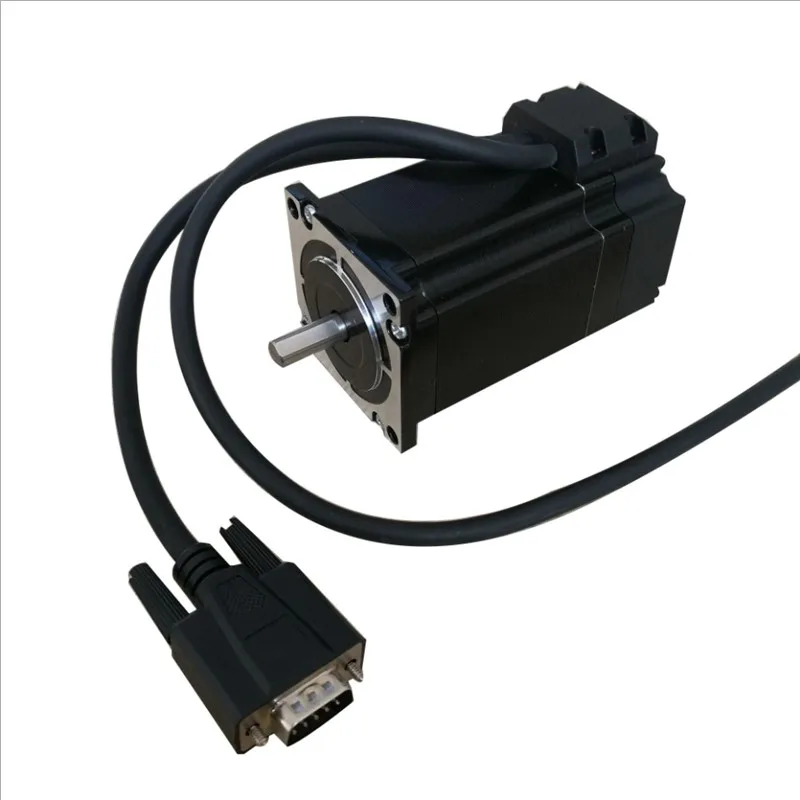

Nema 23 2.2N.m шаговый двигатель с замкнутой обратной связью комплекты с драйвером 314Oz Nema23 шаговый двигатель и драйверы/Серводвигатель наборы с Драйвером (от 5127 руб.)

Описание

Nema 23 2.2N.m шаговый двигатель с замкнутой обратной связью комплекты с драйвером 314Oz Nema23 шаговый двигатель и драйверы/Серводвигатель наборы с Драйвером

Драйвер шагового двигателя с замкнутой петлей Технические характеристики:

1. Диапазон входного напряжения: DC: 20 V ~ 50 V (рекомендуется 36 V или более)
2. Максимальный пиковый ток: 6А
3. Диапазон разделения: 400 ~ 51200ppr
4. Импульсная Форма: пульс + направление, CW/CCW
5. Частота импульсного отклика: 0 ~ 200 кГц
6. Логический входной ток: 10 ~ 20 мА
7. Функция автоматической настройки параметров включения
8. Векторное управление замкнутым контуром для обеспечения высокой скорости двигателя с высоким крутящим моментом, обеспечивая при этом, чтобы мотор не терял шаг
9. С перенапряжением, перегрузкой по току, отслеживанием погрешности и другими функциями защиты

Основные параметры:

Параметр	LCDA257S
Параметр	Минимальная величина	Типичные соотношение цена/качество	Максимальное значение	Блок
Макс пиковое значение тока	-	-	6	А
Вход Напряжение питания:	20	36	50	Постоянный ток
Логический входной ток	7	10	20	MA
Частота импульсов	-	-	200	КГц

Драйвер терминал Описание

1) Определение силового терминала

Символ	Название
A +	A-phase мотор обмотки положительный терминал
A-	Фазный моторный замоточный отрицательный терминал
Модель B +	B-фазовый двигатель обмотки положительный терминал
В в-режиме	B-фазный двигатель обмотки отрицательный терминал
+ Постоянного тока	Мощность доступ к положительной клемме
GND	Мощность доступ к земле

2) Определение терминала датчика драйвера:

Символ	Цвет	Объяснение
EB +	Цвет: желтый	Мотор кодировщик B фаза положительный вход
EB-	Зеленый	Мотор энкодера B фаза отрицательного входа
EA +	Черный	Энкодер двигателя A фазовый положительный вход
EA-	Синий	Энкодер двигателя A фазовый отрицательный вход
VCC	Красный	Энкодер + вход 5 В
EGND	Белый	Кодер провода заземления

3) порт управления сигналом

Название	Объяснение
Пуль+	Импульсный Входной сигнал: импульсный эффективный край регулируемый, по умолчанию Пульс поднимающийся край действителен; для надежного ответа на импульсный сигнал, ширина импульса должна быть больше 1,2 мкс. Например, использование + 12 В или + 24 В, когда нужно настраивать сопротивление 3 K
Пуль-
Дир+	Направление входного сигнала: высокий/низкий уровень сигнала, для обеспечения надежного заднего хода двигателя, направление сигнала должно быть отслежено импульсным сигналом не менее 5 мкс для установки, например, использование резистора 3 K + 12 V или + 24 V.
Дир-
Ена+	Включить контрольный сигнал: Этот входной сигнал используется для включения или отключения. Когда Эна +, Эна-есть вход, привод отрежет фазу двигателя, чтобы сделать двигатель в свободном состоянии. Когда эта функция не требуется, терминал можно оставить плавающим. Например, использование + 12 В или + 24 В, когда нужно настраивать сопротивление 3 K
Ена-
П +	Позиционирование сигнала завершения положительной стороны
П-	Позиционирование завершения сигнал отрицательный
ALM+	Выходной сигнал тревоги положительной клемме
ALM-	Выходной сигнал тревоги отрицательной клемме
