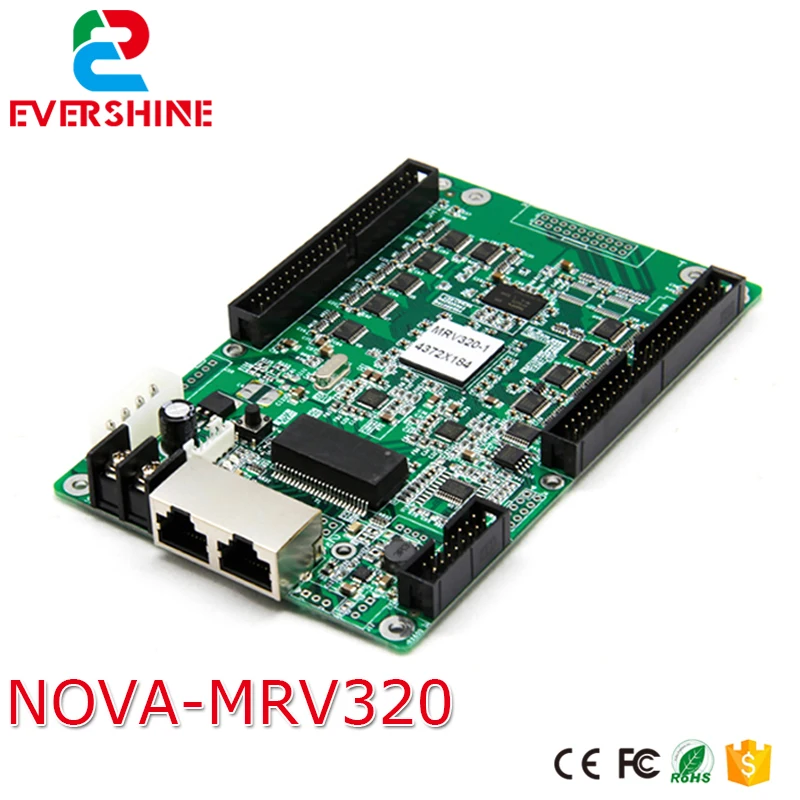

Nova MRV320 светодиодный видеоэкран контроллер MRV320 RGB светодиодный дисплей синхронная приемная карта

Описание

Nova MRV320 светодиодный видеоэкран контроллер MRV320 RGB светодиодный дисплей синхронная приемная карта

MRV320-Передовая модель карты приема Nova. Он совместим со всеми функциями MRV300 и поддерживает подключение к монитору для обеспечения полного мониторинга. Его функции следующие:

1) одна карта выводит 16-группа RGBR 'данных;

2) одна карта выходы 20-группы данных RGB;

3) одна карта выходы четырёхъядерный 64-разрядный процессор группы последовательной передачи данных;

4) Поддержка одной карты разрешение 256x226

5) Поддержка возврата файла конфигурации;

6) Поддержка мониторинга температуры.

7) Поддержка обнаружения состояния связи кабеля Ethernet;

8) Поддержка обнаружения напряжения питания;

9) Поддержка пикселя по яркости пикселя и калибровки цветности. Коэффициент яркости и калибровки цветности для каждого светодиодный;

10) Поддержка предварительной настройки изображения;

11) Поддержка подключения карты монитора;

12) соответствует стандартам ЕС RoHs;

13) соответствует стандартам ЕС CE-EMC.

При всех трех различных режимах работы, три интерфейса 26 P могут выводить различные данные, и требуется только одна общая программа и программное обеспечение, нет необходимости в настройке программы; Интерфейс определяется следующим образом:

1,16-Группы данных режим

Поддержка 16-группы ргбр 'parallel данные, которые определяются следующим образом:

Виртуальный сигнал R в последней группе данных каждого 50pin концентратора является декодирующим сигналом E в режиме сканирования 1/32.

2. 20-группы параллельное режим данных

Поддержка 28 наборов параллельных данных,Определяется следующим образом:

3,64-group режим последовательных данных

Поддержка 64 наборов последовательных данных, определяется следующим образом:

В серийном режиме имеется 64 кабеля для передачи данных. Каждый кабель может управлять одним светодиодный бар самостоятельно.

В чехол горизонтальной светодиодный бар, по умолчанию, Data1 диски первая строка сверху и Data64 диски 64th ряду.

В чехол вертикального светодиодный бар, по умолчанию, Data1 диски Первая колонка с левой стороны, и Data64 диски 64th колонки.

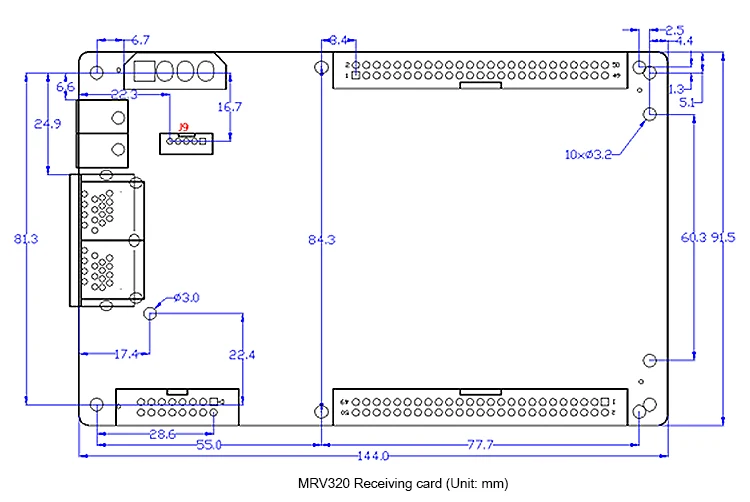

J2:Разъем интерфейса сетевого порта

J9:Индикатор светильник гнездо
