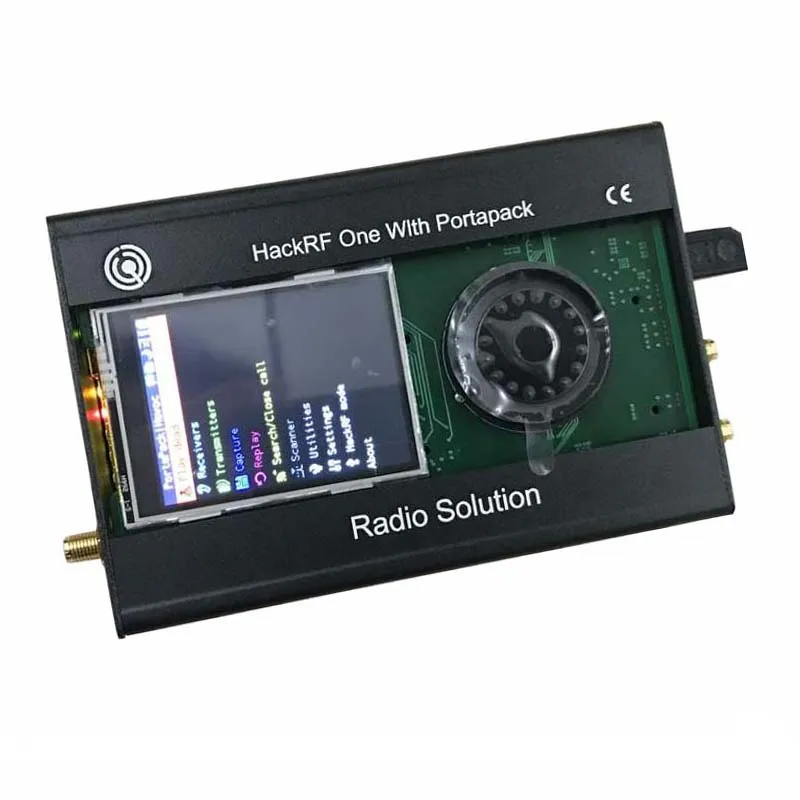

Новейшая версия PORTAPACK+ HACKRF ONE 1 МГц до 6 ГГц SDR программное обеспечение определение радио+ металлический чехол+ 0.5ppm TXCO+ сенсорный ЖК-дисплей

Описание:

Portapack 2019 последняя версия печатной платы, с 10 МГц 0.5PPM TCXO в PCB для HACKRF gps связанных экспериментов.

*** Цельное позолоченное ремесло ***
*** Сенсорный экран включен ***
*** 0.5PPM TXCO в плате ***

Важное замечание:

1.> раскройте печать экрана и навигационную кнопку, только если вы удовлетворены им.

2.> эта плата нуждается в ваших профессиональных знаниях. Он работает как Расширенный дисплей блока HACKRF. Мы всегда доставляем с последней прошивкой и по умолчанию являются хаос версии.

Более подробную информацию см. На наших фотографиях.

Посылка список:

Portapack x1 HackRF x1 Антенна Usb кабель

Чехол с отверстием для гарнитуры для iphone или гарнитуры того же размера

Необходимо прошивать прошивку по ссылке ниже перед использованием:

Https://github.com/sharebrained/portapack-hackrf/releases

Более подробную информацию вы можете перейти на этот веб-сайт:

Https://github.com/sharebrained/portapack-hackrf

Https://www.youtube.com/results?search_query=PORTAPACK

Как прошить прошивку

1, подтвердите, что ваша Микропрограмма hackrf flash является версией 2017.02.1.

2. Подтвердите, что hackrf CPLD является версией 2017.02.1 https://github.com/mossmann/hackrf/releases/tag/v2017.02.1 https://github.com/mossmann/hackrf/wiki/Updating-Firmware

Шаг 2: обновление CPLD

3. flash portapack официальная последняя прошивка https://github.com/sharebrained/portapack-hackrf/releases 4. Установите portapack в выключенном состоянии без прикосновения к любой цепи, кроме Земли.

4. Мощность на

Согласно исходному коду: github.com/sharebrained/portapack-hackrf

Переделайте это оборудование и поделитесь им с энтузиастом.

Ход работы:

1. Завершила проверку прототипа программы.

2. Последние документы за 2017,5 месяцев основаны на усовершенствованиях.

Аппаратная конфигурация:

1. Экран TFT240 * 320 (модель: ER-TFT024-3)

2. Навигационный переключатель (TSWB3NCB222)

3. Аудио выход

4. Вход для микрофона

5. DC2.1 интерфейс

6,4 слоя золотой пластине

7. ROSH процесс (экспортируется в Европу и Америку)

Последняя версия обновляется с помощью последних документов в 2017,5 месяцев

Добавьте PortaPack к вашему HackRF One программно-определенному радио и оставьте свой ноутбук! PortaPack крепится к вашему HackRF и добавляет сенсорный ЖК-дисплей, управление навигацией, разъем для наушников, часы в режиме реального времени, слот карты Micro SD,

Просто добавьте аккумулятор USB, и вы готовы к исследованию радиоспектра, где бы вы ни находились. Прошивка PortaPack работает на быстром процессоре ARM в вашем HackRF. Компьютер не нужен (кроме перепрограммирования прошивки).

Технические характеристики

2,4 дюйма, 240x320 RGB ЖК-дисплей с резистивной сенсорной панелью. Четырехходовые клавиши со стрелками, вращающееся колесо пробежки и кнопка выбора. Монетная батарея для сохранения настроек и даты/времени. Слот карты Micro SD для хранения данных и кода

Некоторые функции, показанные в 2016 22 февраля видео прошивки:

SSB, AM, узкополосный FM, широкополосный FM аудио прием, с спектром водопад. Широкополосный (18 МГц) анализ спектра и водопад. Мониторинг лодок (АИС), автомобилей (TPMS) и счетчиков общего назначения (ITRON ERT). Режим HackRF запускает микропрограммное обеспечение HackRF для использования с программным обеспечением SDR хост-компьютера. Калибровка PPM для более точной настройки. Спящий режим экономит электроэнергию, выключая только дисплей.

Вы также можете найти прошивку Furrtek HAVOC очень интересной!

Требуется некоторая сборка.

Ваш HackRF будет продолжать работать с программным обеспечением SDR на основе компьютера, когда вы вставляете PortaPack в "HackRF режим".

PortaPack совместим только с HackRF One. Он не совместим с более ранней конструкцией HackRF Jawbreaker. Если на вашем HackRF установлен РЧ-экран, то PortaPack должен подходить как нельзя лучше. Совместимость с HackRF Blue является экспериментальной. Один синий владелец сообщал хорошие результаты с небольшими механическими помехами между аудиоконденсаторами PortaPack и головным убором baseband. Если на вашем HackRF Blue не установлен заголовок baseband, у вас не должно быть механических проблем.

Для PortaPack требуется внешний аккумулятор. Любой аккумулятор, подключенный к USB, должен работать, хотя они сильно различаются по качеству, и слабо спроектированные батареи могут впрыскивать шум регулятора напряжения в радио.

PortaPack и HackRF One не заменят ваш Портативный радиоприемник. Чувствительность получения зависит от диапазона к диапазону, но не будет работать так же, как настоящий радиоприемник

Посылка: 1 шт.PORTAPACK + HACKRF ONE 1 МГц до 6 ГГц SDR программное обеспечение определение радио + металлический чехол + 0.5ppm TXCO + сенсорный lcd (Зеленая или синяя доска случайным образом) Новейшая версия PORTAPACK+ HACKRF ONE 1 МГц до 6 ГГц SDR программное обеспечение определение радио+ металлический чехол+ 0.5ppm TXCO+ сенсорный ЖК-дисплей
